Рейкова цівкова передача

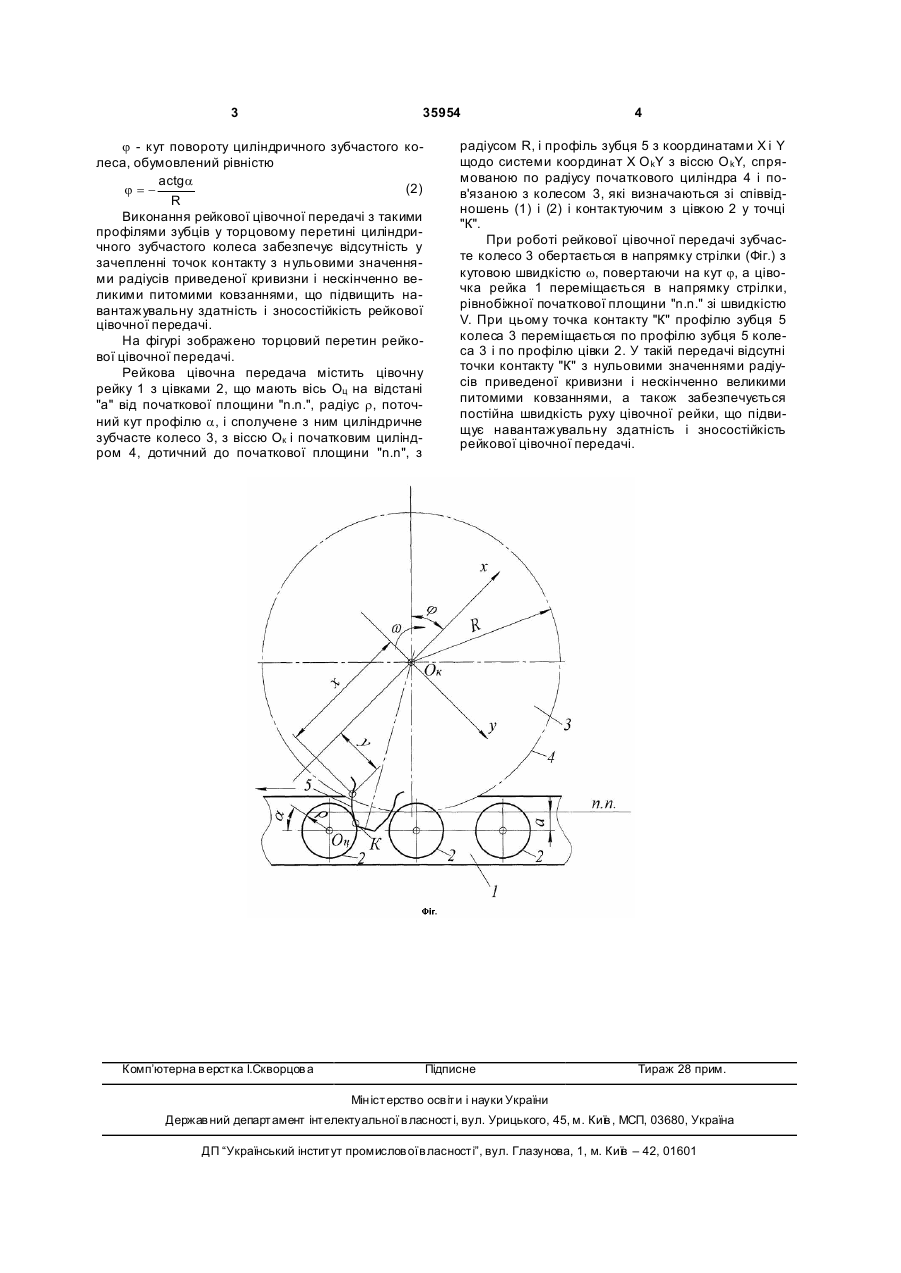

Рейкова цівкова передача, що містить цівкову рейку і сполучене з нею циліндричне зубчасте колесо, яка відрізняється тим, що профіль зубців циліндричного зубчастого колеса в торцевому перерізі окреслений кривою з координатами, визначеними за рівностями 3 35954 j - кут повороту циліндричного зубчастого колеса, обумовлений рівністю actga (2) j =R Виконання рейкової цівочної передачі з такими профілями зубців у торцовому перетині циліндричного зубчастого колеса забезпечує відсутність у зачепленні точок контакту з н ульовими значеннями радіусів приведеної кривизни і нескінченно великими питомими ковзаннями, що підвищить навантажувальну здатність і зносостійкість рейкової цівочної передачі. На фігурі зображено торцовий перетин рейкової цівочної передачі. Рейкова цівочна передача містить цівочну рейку 1 з цівками 2, що мають вісь Оц на відстані "а" від початкової площини "n.n.", радіус r, поточний кут профілю a, і сполучене з ним циліндричне зубчасте колесо 3, з віссю Ок і початковим циліндром 4, дотичний до початкової площини "n.n", з Комп’ютерна в ерстка І.Скворцов а 4 радіусом R, і профіль зубця 5 з координатами X і Y щодо системи координат X O kY з віссю O kY, спрямованою по радіусу початкового циліндра 4 і пов'язаною з колесом 3, які визначаються зі співвідношень (1) і (2) і контактуючим з цівкою 2 у точці "К". При роботі рейкової цівочної передачі зубчасте колесо 3 обертається в напрямку стрілки (Фіг.) з кутовою швидкістю w, повертаючи на кут j, а цівочка рейка 1 переміщається в напрямку стрілки, рівнобіжної початкової площини "n.n." зі швидкістю V. При цьому точка контакту "К" профілю зубця 5 колеса 3 переміщається по профілю зубця 5 колеса 3 і по профілю цівки 2. У такій передачі відсутні точки контакту "К" з нульовими значеннями радіусів приведеної кривизни і нескінченно великими питомими ковзаннями, а також забезпечується постійна швидкість руху цівочної рейки, що підвищує навантажувальну здатність і зносостійкість рейкової цівочної передачі. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
