Цівкова передача

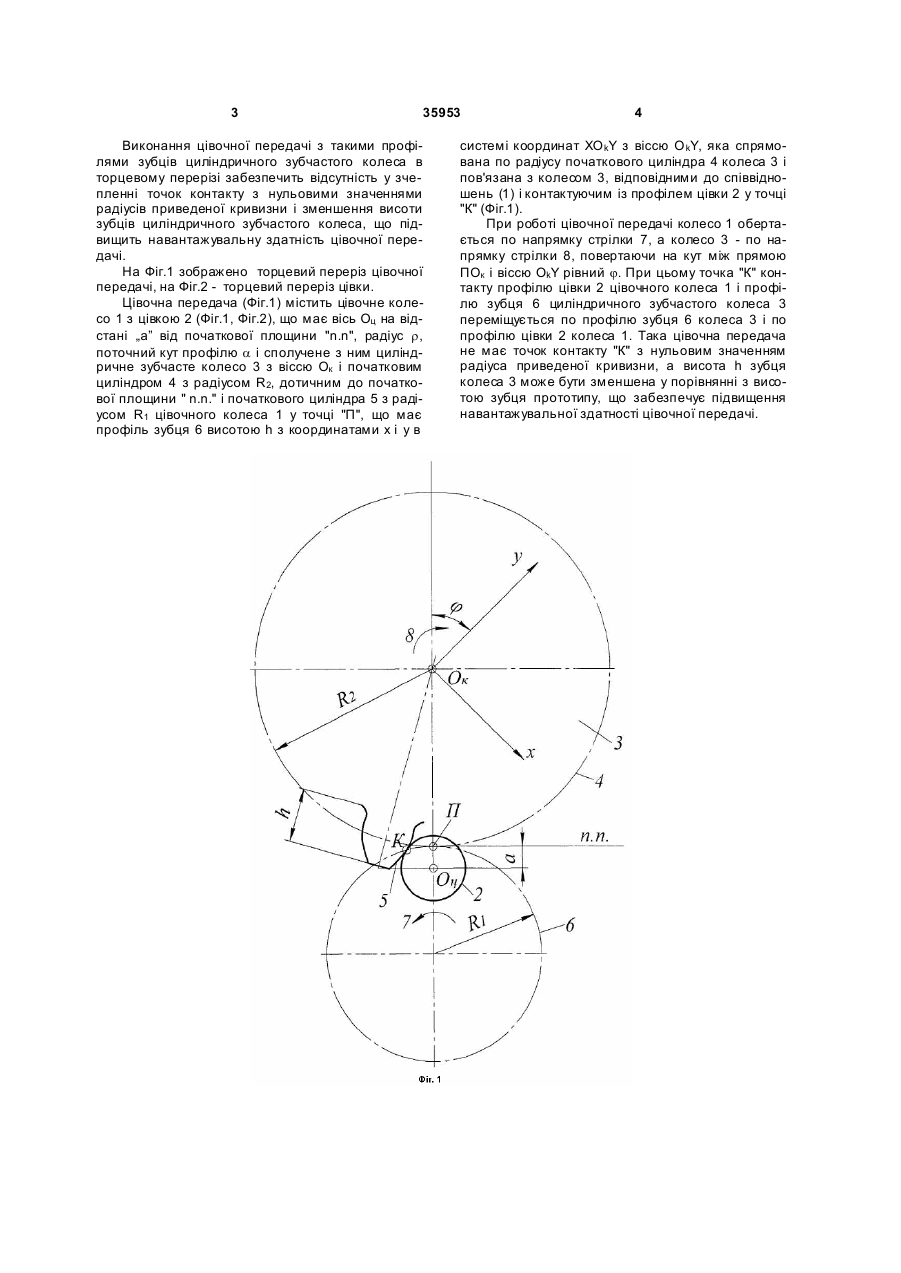

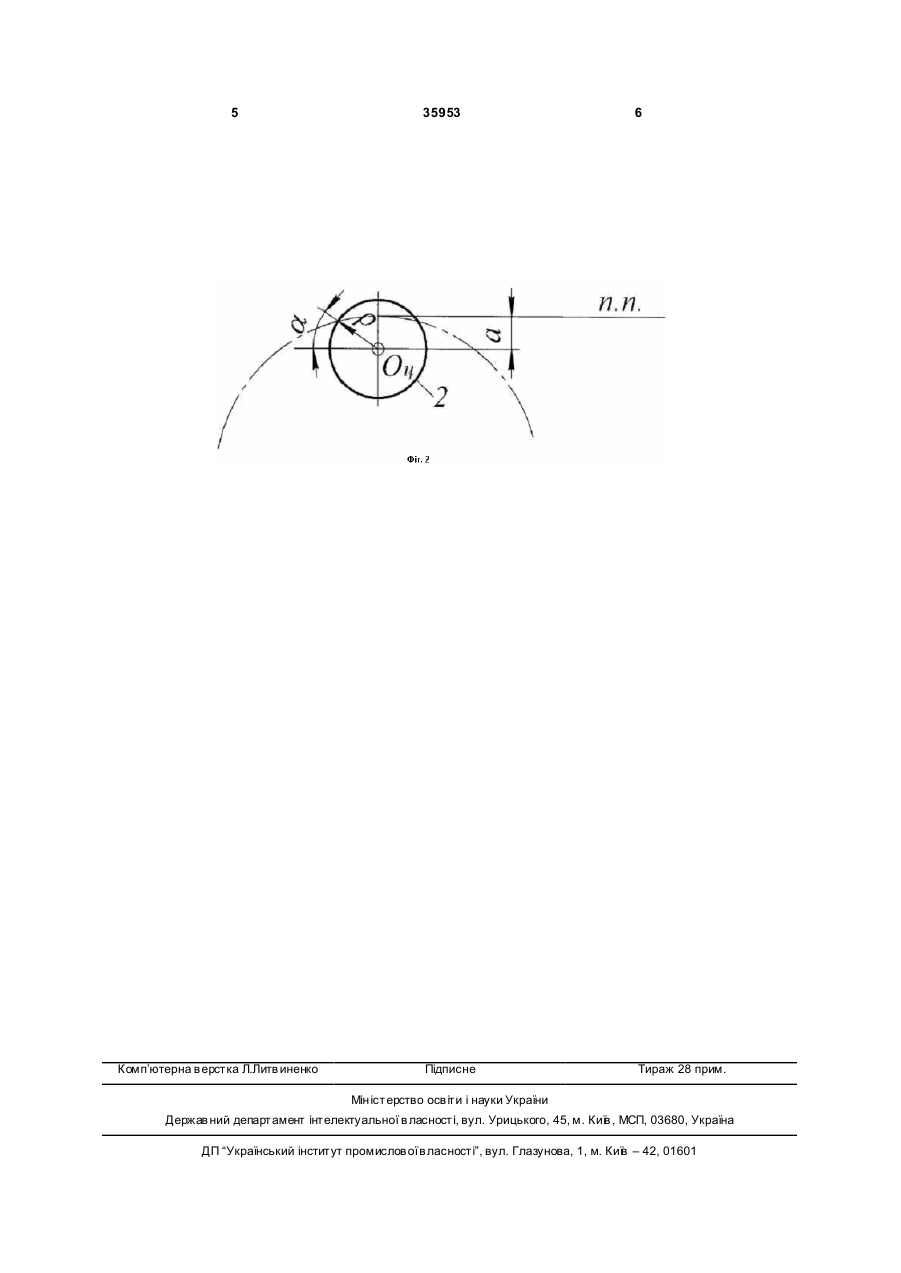

Цівкова передача, що містить цівкове колесо з цівкою і сполучене з ним циліндричне зубчасте колесо, яка відрізняється тим, що профілі зубців циліндричного зубчастого колеса в торцевому перерізі окреслено кривою з координатами х=-r cosa cos(u+1)j-(rsina-a+R1)sin(u+1)j+(R1+R2)sinj, у=-r cosa sin(u+1)j+(rsina-a+ 3 35953 Виконання цівочної передачі з такими профілями зубців циліндричного зубчастого колеса в торцевому перерізі забезпечить відсутність у зчепленні точок контакту з нульовими значеннями радіусів приведеної кривизни і зменшення висоти зубців циліндричного зубчастого колеса, що підвищить навантажувальну здатність цівочної передачі. На Фіг.1 зображено торцевий переріз цівочної передачі, на Фіг.2 - торцевий переріз цівки. Цівочна передача (Фіг.1) містить цівочне колесо 1 з цівкою 2 (Фіг.1, Фіг.2), що має вісь Оц на відстані „а” від початкової площини "n.n", радіус r, поточний кут профілю a і сполучене з ним циліндричне зубчасте колесо 3 з віссю Ок і початковим циліндром 4 з радіусом R2, дотичним до початкової площини " n.n." і початкового циліндра 5 з радіусом R1 цівочного колеса 1 у точці "П", що має профіль зубця 6 висотою h з координатами х і у в 4 системі координат XO kY з віссю O kY, яка спрямована по радіусу початкового циліндра 4 колеса 3 і пов'язана з колесом 3, відповідними до співвідношень (1) і контактуючим із профілем цівки 2 у точці "К" (Фіг.1). При роботі цівочної передачі колесо 1 обертається по напрямку стрілки 7, а колесо 3 - по напрямку стрілки 8, повертаючи на кут між прямою ПОк і віссю ОkY рівний j. При цьому точка "К" контакту профілю цівки 2 цівочного колеса 1 і профілю зубця 6 циліндричного зубчастого колеса 3 переміщується по профілю зубця 6 колеса 3 і по профілю цівки 2 колеса 1. Така цівочна передача не має точок контакту "К" з нульовим значенням радіуса приведеної кривизни, а висота h зубця колеса 3 може бути зменшена у порівнянні з висотою зубця прототипу, що забезпечує підвищення навантажувальної здатності цівочної передачі. 5 Комп’ютерна в ерстка Л.Литв иненко 35953 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
