Жалюзійний апарат холодильної камери тепловоза

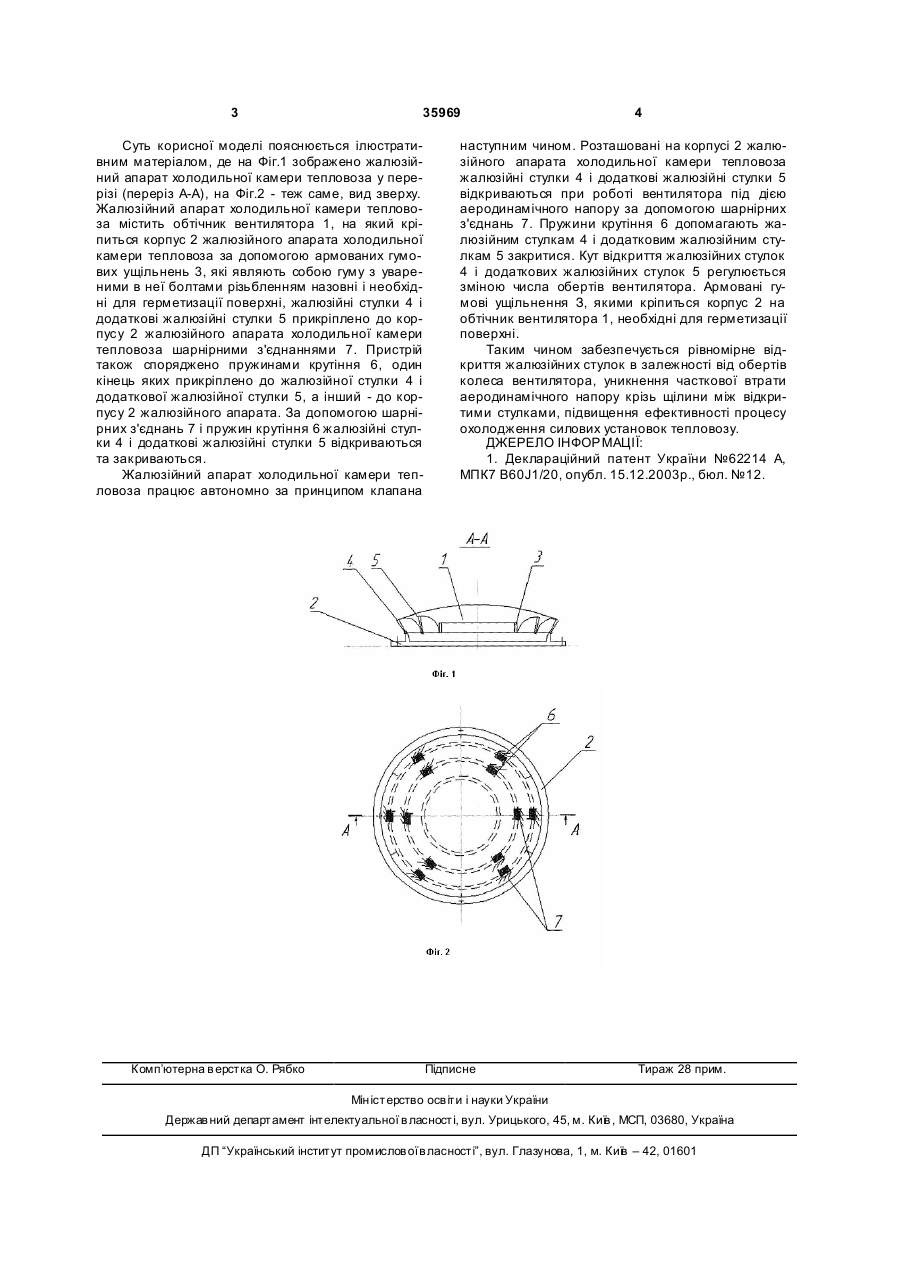

Жалюзійний апарат холодильної камери тепловоза, що містить обтічник вентилятора, на який закріплений корпус жалюзійного апарата холодильної камери тепловоза за допомогою армованих гумових ущільнень, які являють собою гуму з увареними в неї болтами різьбою назовні, до корпусу прикріплені жалюзійні стулки у формі пелюстків з листа алюмінію, пристрій також оснащений пружинами крутіння, який відрізняється тим, що пристрій містить додаткові жалюзійні стулки, які прикріплені до корпусу жалюзійного апарату холодильної камери тепловоза шарнірними з'єднаннями. (19) (21) u200805833 (22) 05.05.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) МОГИЛА ВАЛЕНТИН ІВАНОВИЧ, UA, КОВАЛЕНКО АЛІМ ОЛЕКСІЙОВИЧ, U A, РЕМЕНЬ ВАЛЕНТИН ІВАНОВИЧ, U A, СВІТЛИЧНИЙ КОСТЯНТИН АНАТОЛІЙОВИЧ, UA, БАРАНИЧ ЮЛІЯ ВІКТОРІВН А, U A, ГУСЕНЦОВА ЄЛИЗАВЕТА СЕРГІЇВНА, UA (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ, UA 3 35969 Суть корисної моделі пояснюється ілюстративним матеріалом, де на Фіг.1 зображено жалюзійний апарат холодильної камери тепловоза у перерізі (переріз А-А), на Фіг.2 - теж саме, вид зверху. Жалюзійний апарат холодильної камери тепловоза містить обтічник вентилятора 1, на який кріпиться корпус 2 жалюзійного апарата холодильної камери тепловоза за допомогою армованих гумових ущільнень 3, які являють собою гуму з увареними в неї болтами різьбленням назовні і необхідні для герметизації поверхні, жалюзійні стулки 4 і додаткові жалюзійні стулки 5 прикріплено до корпусу 2 жалюзійного апарата холодильної камери тепловоза шарнірними з'єднаннями 7. Пристрій також споряджено пружинами крутіння 6, один кінець яких прикріплено до жалюзійної стулки 4 і додаткової жалюзійної стулки 5, а інший - до корпусу 2 жалюзійного апарата. За допомогою шарнірних з'єднань 7 і пружин крутіння 6 жалюзійні стулки 4 і додаткові жалюзійні стулки 5 відкриваються та закриваються. Жалюзійний апарат холодильної камери тепловоза працює автономно за принципом клапана Комп’ютерна в ерстка О. Рябко 4 наступним чином. Розташовані на корпусі 2 жалюзійного апарата холодильної камери тепловоза жалюзійні стулки 4 і додаткові жалюзійні стулки 5 відкриваються при роботі вентилятора під дією аеродинамічного напору за допомогою шарнірних з'єднань 7. Пружини крутіння 6 допомагають жалюзійним стулкам 4 і додатковим жалюзійним стулкам 5 закритися. Кут відкриття жалюзійних стулок 4 і додаткових жалюзійних стулок 5 регулюється зміною числа обертів вентилятора. Армовані гумові ущільнення З, якими кріпиться корпус 2 на обтічник вентилятора 1, необхідні для герметизації поверхні. Таким чином забезпечується рівномірне відкриття жалюзійних стулок в залежності від обертів колеса вентилятора, уникнення часткової втрати аеродинамічного напору крізь щілини між відкритими стулками, підвищення ефективності процесу охолодження силових установок тепловозу. ДЖЕРЕЛО ІНФОРМАЦІЇ: 1. Деклараційний патент України №62214 А, МПК7 B60J1/20, опубл. 15.12.2003р., бюл. №12. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
