Технологічна лінія переробки насіння соняшника

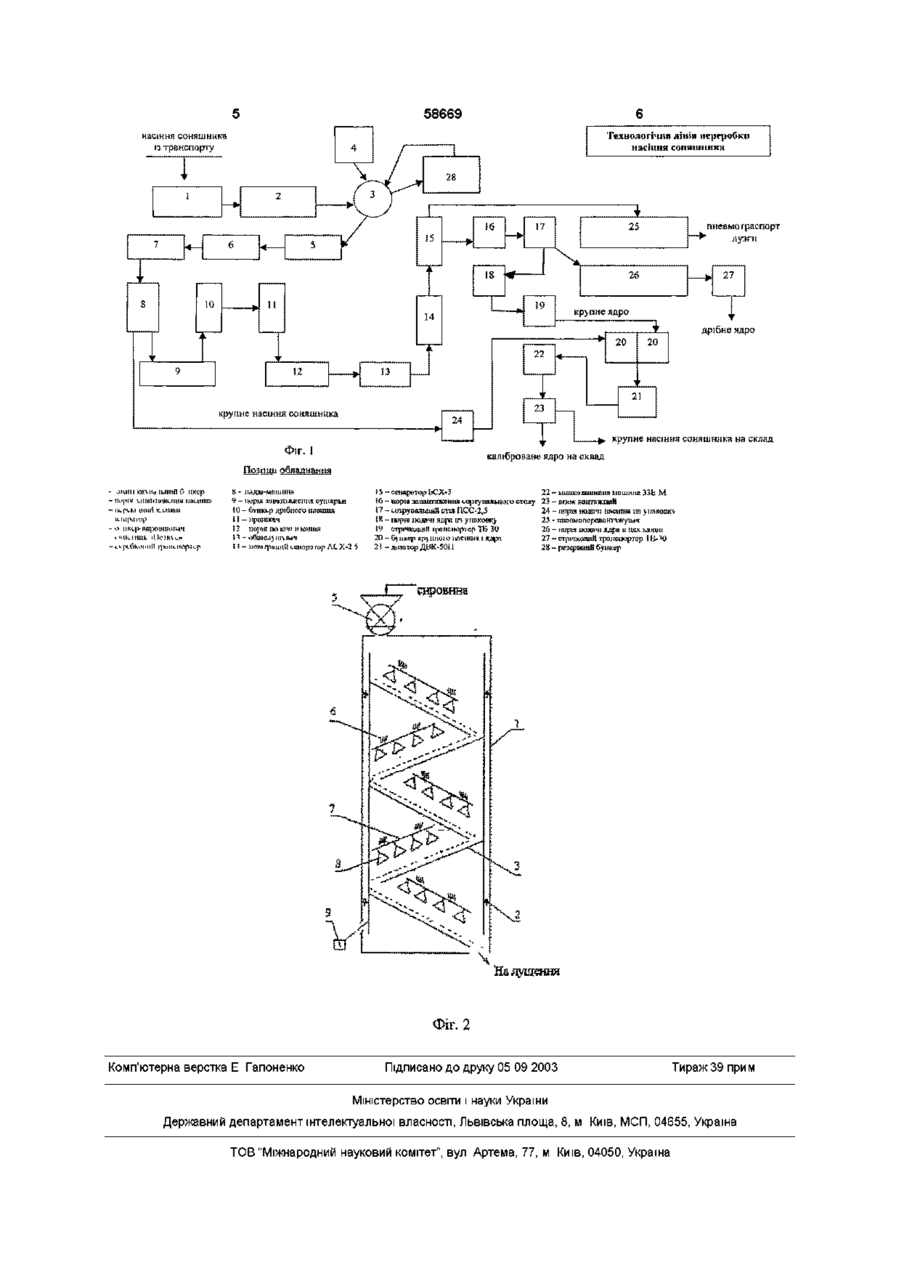

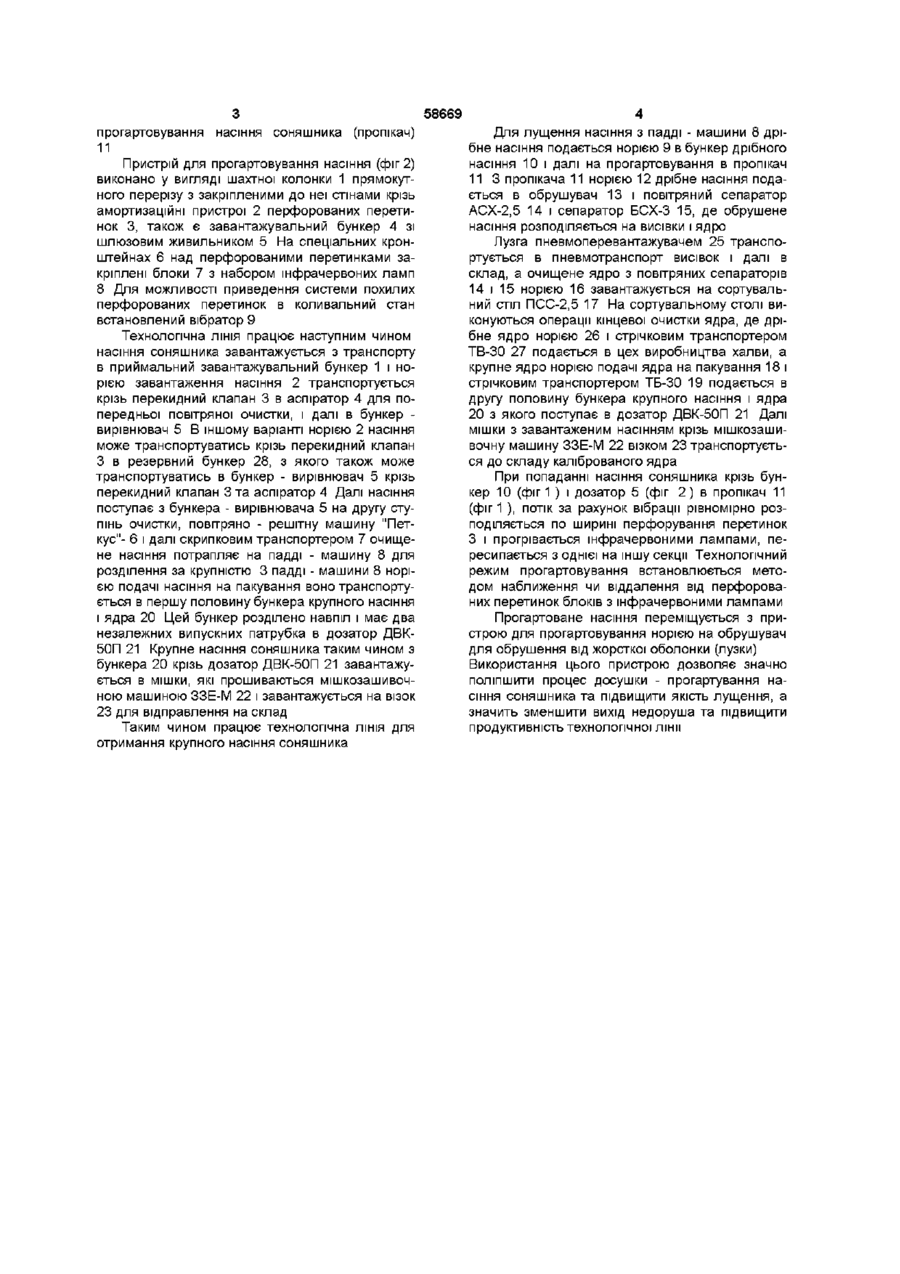

1 Технологічна ЛІНІЯ переробки насіння соняшника, яка містить завантажувальний бункер, аспіратор, сортувальну машину, обрушувач, повітря Винахід відноситься до сільськогосподарського виробництва і може використовуватись при переробці сільськогосподарської продукції З аналізу способів та технологічних ЛІНІЙ ПО переробці зернових матеріалів, відома ЛІНІЯ ДЛЯ переробки насіння масляних культур та зернобобових культур, де описаний спосіб виробництва та компонування обладнання для виконання технологічного процесу (SU №1130318, МПК A23N17/00) Недоліком лінії являється відносно невелика якість процесу внаслідок недорушення (нерозщеплення) насіння соняшника із-за зниженої жорсткості лузги по причині її підвищеної вологості Внаслідок цього великий процент насіння соняшника відсортовується в недоруш і, в цілому, знижується продуктивність технологічної лінії по кінцевому продукту (ядру), підвищується вихід насіння у ВІДХІД, а також, підвищується енергомісткість процесу на одиницю кінцевого продукту Задача винаходу - підвищення якості лущення, зменшення ушкодження насіння та зниження енерговитрат процесу Вказана задача досягається тим, що в технологічній лінії пристрій для прогартовування насіння соняшника виконано у вигляді вертикальної шахтної колонки з встановленим під кутом перфорованими перетинками, при чому кут сходу потоку насіння регулюється в межах 25 30° Над перфорованими перетинками на регульованій ний сепаратор, стіл сортувальний, дозатор, пристрої упаковувальний та для прогартовування насіння соняшника, яка відрізняється тим, що пристрій для прогартовування насіння соняшника виконано у вигляді вертикальної шахтної колонки з встановленими під кутом в діапазоні 25-30° перфорованими перетинками, над якими на регульованій в діапазоні 50-100 мм відстані встановлені блоки інфрачервоних ламп, розміщених з кроком 250 мм 2 ЛІНІЯ по п 1, яка відрізняється тим, що перфо ровані перетинки мають загальну раму, нежорстко закріплену з корпусом шахтної колонки, яка приводиться в коливальний рух для переміщення по них шару насіння соняшника відстані в діапазоні 50 100мм встановлені блоки інфрачервоних ламп з кроком між лампами, рівним 250мм, що сприяє рівномірному нагріву насіння соняшника Шахтна колонка має регульовані ВХІДНІ та ВИХІДНІ зони продукту На фіг 1 зображена технологічна ЛІНІЯ переробки насіння соняшника, на фіг 2 - пристрій для прогартування насіння (пропікач) Технологічна ЛІНІЯ переробки насіння соняшника фіг 1 включає встановлені по ходу технологічного процесу завантажувальний бункер 1, норію завантаження насіння 2, перекидний клапан З, аспіратор 4, бункер - вирівнювач 5, очисник "Петкус" 6, скребковий транспортер 7, падді машину 8, норію - завантаження сушарки 9, бункер дрібного насіння 10, пропікач 11, норію подачі насіння 12, обшелушувач 13, повітряний сепаратор АСХ-2,5 14, сепаратор БСХ-3 15, норія завантаження сортувального столу 16, сортувальний стіл 17, норію, яка подає ядра на упаковку 18, стрічковий транспортер ТБ-30 19, бункер крупного насіння і ядра 20, дозатор ДВК-50П 21, мішкозашивну машину ЗЗЕ-М 22, візок вантажний 23, норію подачі насіння на упаковку 24, пневмоперевантажувач 25, норію подачі ядра в цех халви 26, стрічковий транспортер ТВ-30 27, резервний бункер 28 Між бункером дрібного насіння 10, і норією подачі насіння 12 встановлений пристрій для (О (О 00 ю 58669 прогартовування насіння соняшника (пропікач) 11 Пристрій для прогартовування насіння (фіг 2) виконано у вигляді шахтної колонки 1 прямокутного перерізу з закріпленими до неї стінами крізь амортизаційні пристрої 2 перфорованих перетинок 3, також є завантажувальний бункер 4 зі шлюзовим живильником 5 На спеціальних кронштейнах 6 над перфорованими перетинками закріплені блоки 7 з набором інфрачервоних ламп 8 Для можливості приведення системи похилих перфорованих перетинок в коливальний стан встановлений вібратор 9 Технологічна ЛІНІЯ працює наступним чином насіння соняшника завантажується з транспорту в приймальний завантажувальний бункер 1 і норією завантаження насіння 2 транспортується крізь перекидний клапан 3 в аспіратор 4 для попередньої повітряної очистки, і далі в бункер вирівнювач 5 В іншому варіанті норією 2 насіння може транспортуватись крізь перекидний клапан З в резервний бункер 28, з якого також може транспортуватись в бункер - вирівнювач 5 крізь перекидний клапан 3 та аспіратор 4 Далі насіння поступає з бункера - вирівнювача 5 на другу ступінь очистки, повітряно - решітну машину "Петкус"- 6 і далі скрипковим транспортером 7 очищене насіння потрапляє на падді - машину 8 для розділення за крупністю 3 падді - машини 8 норією подачі насіння на пакування воно транспортується в першу половину бункера крупного насіння і ядра 20 Цей бункер розділено навпіл і має два незалежних випускних патрубка в дозатор ДВК50П 21 Крупне насіння соняшника таким чином з бункера 20 крізь дозатор ДВК-50П 21 завантажується в мішки, які прошиваються мішкозашивочною машиною ЗЗЕ-М 22 і завантажується на візок 23 для відправлення на склад Таким чином працює технологічна ЛІНІЯ ДЛЯ отримання крупного насіння соняшника 4 Для лущення насіння з падді - машини 8 дрібне насіння подається норією 9 в бункер дрібного насіння 10 і далі на прогартовування в пропікач 1 1 3 пропікача 11 норією 12 дрібне насіння подається в обрушувач 13 і повітряний сепаратор АСХ-2,5 14 і сепаратор БСХ-3 15, де обрушене насіння розподіляється на висівки і ядро Лузга пневмоперевантажувачем 25 транспортується в пневмотранспорт висівок і далі в склад, а очищене ядро з повітряних сепараторів 14 і 15 норією 16 завантажується на сортувальний стіл ПСС-2,5 17 На сортувальному столі виконуються операції кінцевої очистки ядра, де дрібне ядро норією 26 і стрічковим транспортером ТВ-30 27 подається в цех виробництва халви, а крупне ядро норією подачі ядра на пакування 18 і стрічковим транспортером ТБ-30 19 подається в другу половину бункера крупного насіння і ядра 20 з якого поступає в дозатор ДВК-50П 21 Далі мішки з завантаженим насінням крізь мішкозашивочну машину ЗЗЕ-М 22 візком 23 транспортується до складу каліброваного ядра При попаданні насіння соняшника крізь бункер 10 (фіг 1 ) і дозатор 5 (фіг 2) в пропікач 11 (фіг 1 ), потік за рахунок вібрації рівномірно розподіляється по ширині перфорування перетинок З і прогрівається інфрачервоними лампами, пересипається з однієї на іншу секції Технологічний режим прогартовування встановлюється методом наближення чи віддалення від перфорованих перетинок блоків з інфрачервоними лампами Прогартоване насіння переміщується з пристрою для прогартовування норією на обрушувач для обрушення від жорсткої оболонки (лузки) Використання цього пристрою дозволяє значно поліпшити процес досушки - прогартування насіння соняшника та підвищити якість лущення, а значить зменшити вихід недоруша та підвищити продуктивність технологічної лінії 58669 Технологічна лінія переробки НІІСІІШЯ соняшника насіння соняшника із транспорту гшевма грас порт лузги дрібне ядро крупне насіння соняшника на склад Фіг. каліброване ядро на склад ЛОЗІШІІ обладн i/l С іїкер .т итлиия і» ч': S- ii.tMi-машнта 9 - iwpn ютатяженш сушарки 10 - GviiKLp дрібіїшч) іиишна ! 5 - оенарнтор ЬСХ-3 22 - иішкозишиЕш іЗЗЬМ 16 - норія заваїггяжеішя ч і | ) і у и и ш ю г а оттіу Ті - візо* КІНІНЖІШН П~ияруввяьвиІІ
