Багатошпиндельна головка

Номер патенту: 31383

Опубліковано: 10.04.2008

Автори: Котляр Олексій Віталійович, Карпусь Владислав Євгенович

МПК: B23B 9/00

Мітки: головка, багатошпиндельна

Формула / Реферат:

Багатошпиндельна головка, що складається з основного корпусу і зв'язаних з приводом обертання шпинделів, які встановлені у незалежних корпусах, яка відрізняється тим, що незалежні корпуси розташовані з можливістю незалежного і повного кільцевого обертання в обидві сторони навколо осі вала проміжних шестерень і мають можливість фіксування за допомогою болтів, що входять у Т-подібні кільцеві пази основного корпусу.

Номер патенту: 22486

Опубліковано: 25.04.2007

Автори: Богуцкий Володимир Борисович, Шрон Леонід Борисович, Рощупкін Станіслав Іванович

МПК: B23B 47/00

Мітки: багатошпиндельна, свердлильна, головка

Формула / Реферат:

Багатошпиндельна свердлильна головка для одночасної обробки декількох отворів на свердлильних і агрегатних верстатах, що складається із корпуса, кришки, ведучого валика, підшипників кочення, шпинделів, зубчастих коліс, перехідного фланця, яка відрізняється тим, що для приводу шпинделів використовуються як зубчасті, так і кривошипні передачі.

Номер патенту: 69601

Опубліковано: 15.09.2004

Автори: Саєнко Олександр Володимирович, Петровський Валерій Петрович

МПК: B23B 39/00

Мітки: положенням, регульованим, головка, багатошпиндельна, шпинделів

Формула / Реферат:

Багатошпиндельна головка з регульованим положенням шпинделів, що містить корпус, у якому розташований механізм обертання шпинделів та кінематичні ланцюги регулювання їхнього положення, яка відрізняється тим, що ланцюги регулювання з'єднані гітарою настроювання з приводом подачі столу верстата.

Номер патенту: 67566

Опубліковано: 15.06.2004

Автори: Свиридова Наталія Юріївна, Малишко Іван Олександрович, Полока Денис Анатолійович

МПК: B23G 1/00

Мітки: свердлильна, багатошпиндельна, головка

Формула / Реферат:

Багатошпиндельна свердлильна головка, що містить корпус, телескопічні вали, які розташовані в корпусі, головний шпиндель та робочі шпинделі з зубчастими передачами на кожному робочому шпинделі, яка відрізняється тим, що кожен робочий шпиндель має незалежний гідравлічний привод подач, шток якого зв'язаний жорстко з робочим шпинделем, а циліндр гідроприводу закріплений на його втулці.

Номер патенту: 31003

Опубліковано: 15.12.2000

Автори: Пестунов Володимир Михайлович, Бабич Валентин Миколайович

МПК: B23B 47/00

Мітки: насадка, багатошпиндельна

Текст:

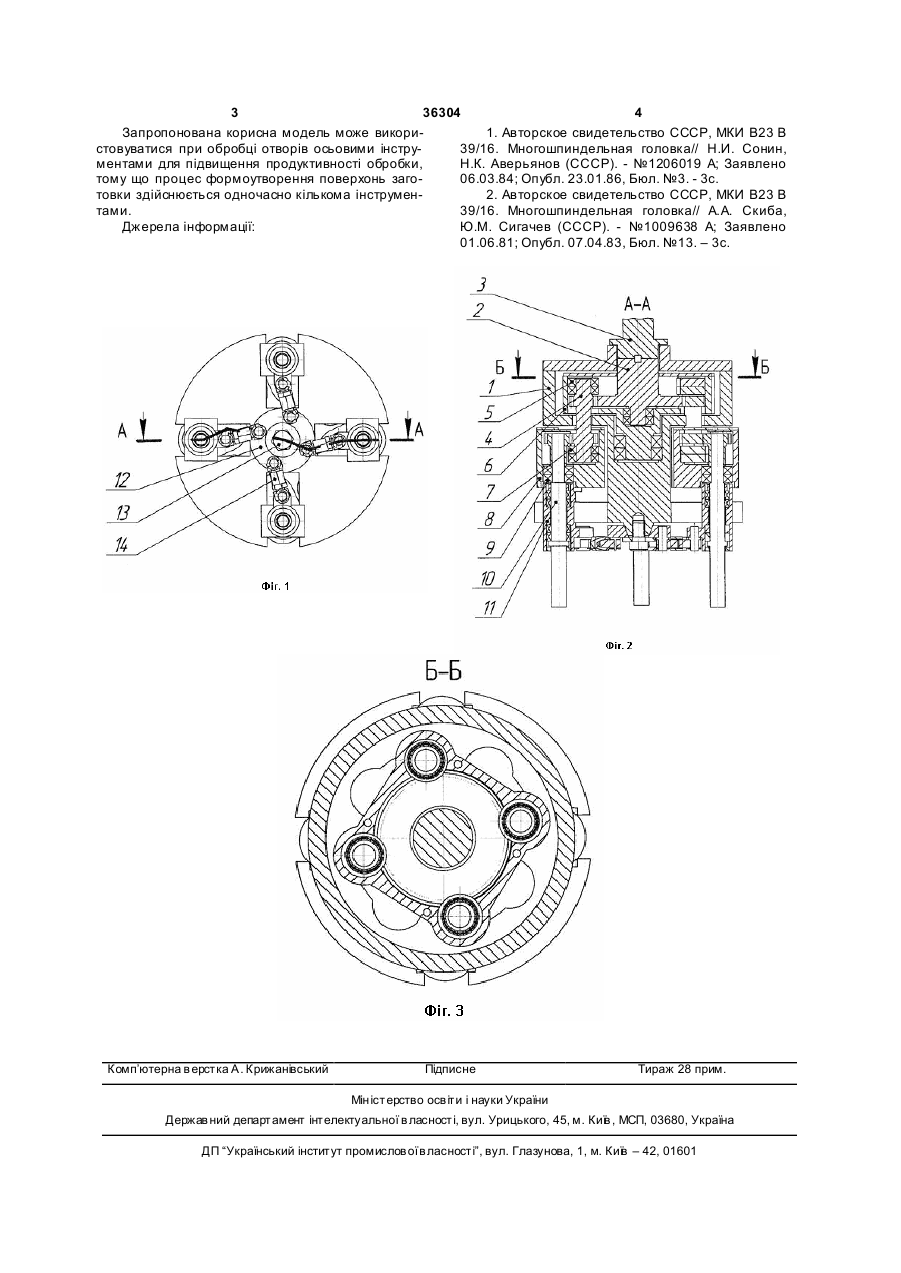

...шпинделів. На ^іг.1 зобоажена схема насадки, а на ^іг.2 - оозріз по А-А Насадка має корпус 1, диск 2, рейки 3, шпиндельні вузли 4, махозичок *), конічну шестеоню б, штифти 7, кошику 3, ГВИНТИ 9. У чавунний або стальний корпус 1 встановлено диск ?, на верхньому торці якого нарізана спіраль, а на нижньому торці конічний зубчастий вінець. Яитки спіоалі диска знаходяться в зачепленні з оейками 3, з кожній з яких закоіплений коолус шпин...
