Спосіб розкриття льотки доменної печі
Номер патенту: 36328
Опубліковано: 27.10.2008
Автори: Змієвський Артур Станіславович, Давіденко Олександр Миколайович
Формула / Реферат
Спосіб розкриття льотки доменної печі, що включає формування льоточного каналу для випуску чавуну шляхом видалення металевого стрижня з льоточної маси, який відрізняється тим, що попередньо оббурюють металевий стрижень в напрямку розплаву чавуну колонковим інструментом до моменту контакту із чавунною кіркою, після чого буріння припиняють, а видалення металевого стрижня здійснюють при витягуванні колонкового інструмента.
Текст

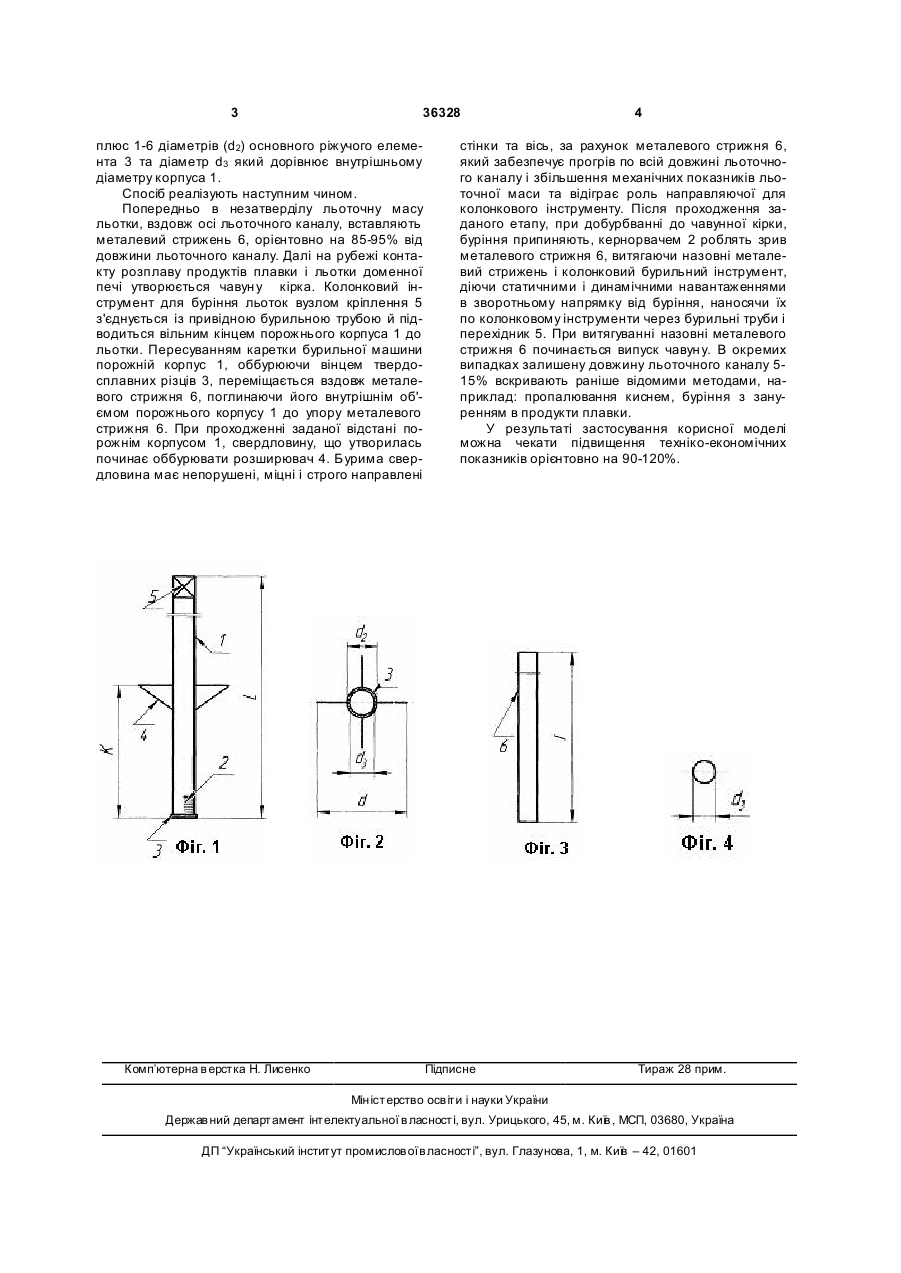

Спосіб розкриття льотки доменної печі, що включає формування льоточного каналу для випу 3 36328 плюс 1-6 діаметрів (d2) основного ріжучого елемента 3 та діаметр d3 який дорівнює внутрішньому діаметру корпуса 1. Спосіб реалізують наступним чином. Попередньо в незатверділу льоточну масу льотки, вздовж осі льоточного каналу, вставляють металевий стрижень 6, орієнтовно на 85-95% від довжини льоточного каналу. Далі на рубежі контакту розплаву продуктів плавки і льотки доменної печі утворюється чавун у кірка. Колонковий інструмент для буріння льоток вузлом кріплення 5 з'єднується із привідною бурильною трубою й підводиться вільним кінцем порожнього корпуса 1 до льотки. Пересуванням каретки бурильної машини порожній корпус 1, оббурюючи вінцем твердосплавних різців 3, переміщається вздовж металевого стрижня 6, поглинаючи його внутрішнім об'ємом порожнього корпусу 1 до упору металевого стрижня 6. При проходженні заданої відстані порожнім корпусом 1, свердловину, що утворилась починає оббурювати розширювач 4. Бурима свердловина має непорушені, міцні і строго направлені Комп’ютерна в ерстка Н. Лисенко 4 стінки та вісь, за рахунок металевого стрижня 6, який забезпечує прогрів по всій довжині льоточного каналу і збільшення механічних показників льоточної маси та відіграє роль направляючої для колонкового інструменту. Після проходження заданого етапу, при добурбванні до чавунної кірки, буріння припиняють, кернорвачем 2 роблять зрив металевого стрижня 6, витягаючи назовні металевий стрижень і колонковий бурильний інструмент, діючи статичними і динамічними навантаженнями в зворотньому напрямку від буріння, наносячи їх по колонковому інструменти через бурильні труби і перехідник 5. При витягуванні назовні металевого стрижня 6 починається випуск чавун у. В окремих випадках залишену довжину льоточного каналу 515% вскривають раніше відомими методами, наприклад: пропалювання киснем, буріння з зануренням в продукти плавки. У результаті застосування корисної моделі можна чекати підвищення техніко-економічних показників орієнтовно на 90-120%. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for blast-furnace tap-hole opening
Автори англійськоюDavydenko Oleksandr Mykolaiovych, Zmiievskyi Artur Stanislavovych
Назва патенту російськоюСпособ раскрытия летки доменной печи
Автори російськоюДавиденко Александр Николаевич, Змиевский Артур Станиславович
МПК / Мітки
МПК: C21B 7/12
Мітки: печі, льотки, спосіб, розкриття, доменної
