Пакування для зберігання і транспортування чорносливу (слив сушених, в’ялених, копчених, з кісточкою або без)

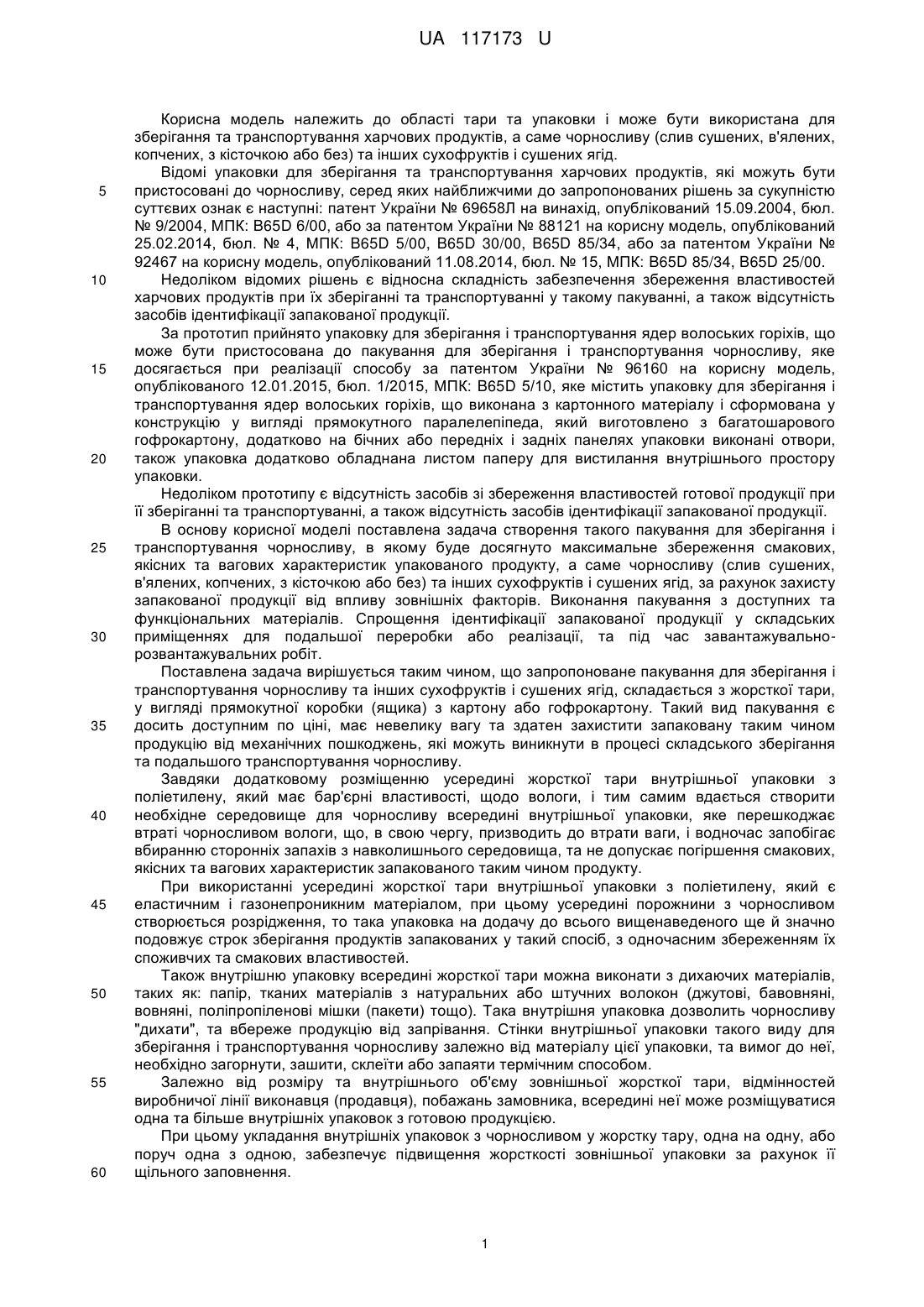

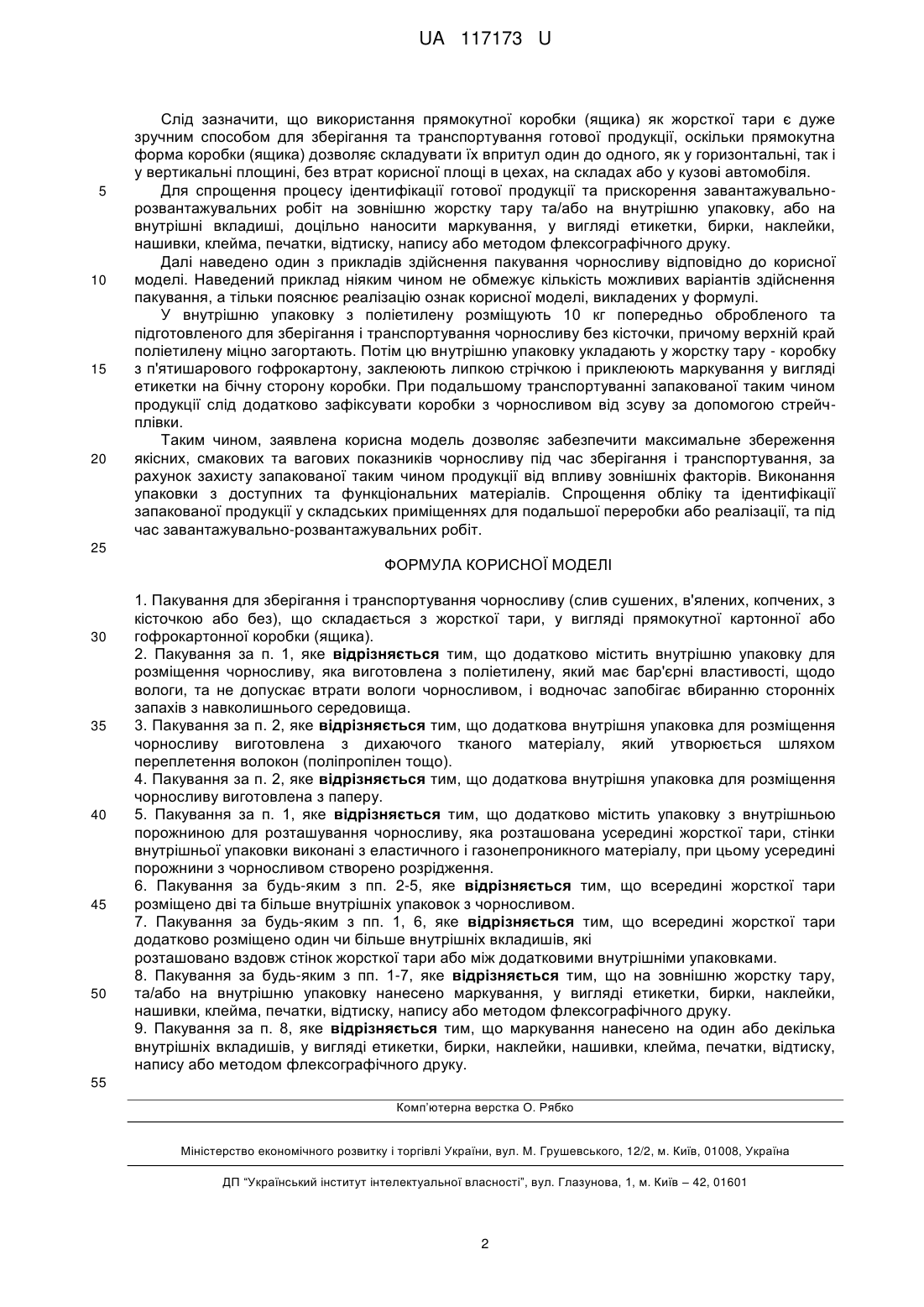

Реферат: Пакування для зберігання і транспортування чорносливу (слив сушених, в'ялених, копчених, з кісточкою або без), що складається з жорсткої тари, у вигляді прямокутної картонної або гофрокартонної коробки (ящика), причому додатково містить внутрішню упаковку для розміщення чорносливу, яка виготовлена з поліетилену, який має бар'єрні властивості, щодо вологи, та не допускає втрати вологи чорносливом, і водночас запобігає вбиранню сторонніх запахів з навколишнього середовища. UA 117173 U про видачу патенту: UA 117173 U UA 117173 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області тари та упаковки і може бути використана для зберігання та транспортування харчових продуктів, а саме чорносливу (слив сушених, в'ялених, копчених, з кісточкою або без) та інших сухофруктів і сушених ягід. Відомі упаковки для зберігання та транспортування харчових продуктів, які можуть бути пристосовані до чорносливу, серед яких найближчими до запропонованих рішень за сукупністю суттєвих ознак є наступні: патент України № 69658Л на винахід, опублікований 15.09.2004, бюл. № 9/2004, МПК: B65D 6/00, або за патентом України № 88121 на корисну модель, опублікований 25.02.2014, бюл. № 4, МПК: B65D 5/00, B65D 30/00, B65D 85/34, або за патентом України № 92467 на корисну модель, опублікований 11.08.2014, бюл. № 15, МПК: B65D 85/34, B65D 25/00. Недоліком відомих рішень є відносна складність забезпечення збереження властивостей харчових продуктів при їх зберіганні та транспортуванні у такому пакуванні, а також відсутність засобів ідентифікації запакованої продукції. За прототип прийнято упаковку для зберігання і транспортування ядер волоських горіхів, що може бути пристосована до пакування для зберігання і транспортування чорносливу, яке досягається при реалізації способу за патентом України № 96160 на корисну модель, опублікованого 12.01.2015, бюл. 1/2015, МПК: B65D 5/10, яке містить упаковку для зберігання і транспортування ядер волоських горіхів, що виконана з картонного матеріалу і сформована у конструкцію у вигляді прямокутного паралелепіпеда, який виготовлено з багатошарового гофрокартону, додатково на бічних або передніх і задніх панелях упаковки виконані отвори, також упаковка додатково обладнана листом паперу для вистилання внутрішнього простору упаковки. Недоліком прототипу є відсутність засобів зі збереження властивостей готової продукції при її зберіганні та транспортуванні, а також відсутність засобів ідентифікації запакованої продукції. В основу корисної моделі поставлена задача створення такого пакування для зберігання і транспортування чорносливу, в якому буде досягнуто максимальне збереження смакових, якісних та вагових характеристик упакованого продукту, а саме чорносливу (слив сушених, в'ялених, копчених, з кісточкою або без) та інших сухофруктів і сушених ягід, за рахунок захисту запакованої продукції від впливу зовнішніх факторів. Виконання пакування з доступних та функціональних матеріалів. Спрощення ідентифікації запакованої продукції у складських приміщеннях для подальшої переробки або реалізації, та під час завантажувальнорозвантажувальних робіт. Поставлена задача вирішується таким чином, що запропоноване пакування для зберігання і транспортування чорносливу та інших сухофруктів і сушених ягід, складається з жорсткої тари, у вигляді прямокутної коробки (ящика) з картону або гофрокартону. Такий вид пакування є досить доступним по ціні, має невелику вагу та здатен захистити запаковану таким чином продукцію від механічних пошкоджень, які можуть виникнути в процесі складського зберігання та подальшого транспортування чорносливу. Завдяки додатковому розміщенню усередині жорсткої тари внутрішньої упаковки з поліетилену, який має бар'єрні властивості, щодо вологи, і тим самим вдається створити необхідне середовище для чорносливу всередині внутрішньої упаковки, яке перешкоджає втраті чорносливом вологи, що, в свою чергу, призводить до втрати ваги, і водночас запобігає вбиранню сторонніх запахів з навколишнього середовища, та не допускає погіршення смакових, якісних та вагових характеристик запакованого таким чином продукту. При використанні усередині жорсткої тари внутрішньої упаковки з поліетилену, який є еластичним і газонепроникним матеріалом, при цьому усередині порожнини з чорносливом створюється розрідження, то така упаковка на додачу до всього вищенаведеного ще й значно подовжує строк зберігання продуктів запакованих у такий спосіб, з одночасним збереженням їх споживчих та смакових властивостей. Також внутрішню упаковку всередині жорсткої тари можна виконати з дихаючих матеріалів, таких як: папір, тканих матеріалів з натуральних або штучних волокон (джутові, бавовняні, вовняні, поліпропіленові мішки (пакети) тощо). Така внутрішня упаковка дозволить чорносливу "дихати", та вбереже продукцію від запрівання. Стінки внутрішньої упаковки такого виду для зберігання і транспортування чорносливу залежно від матеріалу цієї упаковки, та вимог до неї, необхідно загорнути, зашити, склеїти або запаяти термічним способом. Залежно від розміру та внутрішнього об'єму зовнішньої жорсткої тари, відмінностей виробничої лінії виконавця (продавця), побажань замовника, всередині неї може розміщуватися одна та більше внутрішніх упаковок з готовою продукцією. При цьому укладання внутрішніх упаковок з чорносливом у жорстку тару, одна на одну, або поруч одна з одною, забезпечує підвищення жорсткості зовнішньої упаковки за рахунок її щільного заповнення. 1 UA 117173 U 5 10 15 20 Слід зазначити, що використання прямокутної коробки (ящика) як жорсткої тари є дуже зручним способом для зберігання та транспортування готової продукції, оскільки прямокутна форма коробки (ящика) дозволяє складувати їх впритул один до одного, як у горизонтальні, так і у вертикальні площині, без втрат корисної площі в цехах, на складах або у кузові автомобіля. Для спрощення процесу ідентифікації готової продукції та прискорення завантажувальнорозвантажувальних робіт на зовнішню жорстку тару та/або на внутрішню упаковку, або на внутрішні вкладиші, доцільно наносити маркування, у вигляді етикетки, бирки, наклейки, нашивки, клейма, печатки, відтиску, напису або методом флексографічного друку. Далі наведено один з прикладів здійснення пакування чорносливу відповідно до корисної моделі. Наведений приклад ніяким чином не обмежує кількість можливих варіантів здійснення пакування, а тільки пояснює реалізацію ознак корисної моделі, викладених у формулі. У внутрішню упаковку з поліетилену розміщують 10 кг попередньо обробленого та підготовленого для зберігання і транспортування чорносливу без кісточки, причому верхній край поліетилену міцно загортають. Потім цю внутрішню упаковку укладають у жорстку тару - коробку з п'ятишарового гофрокартону, заклеюють липкою стрічкою і приклеюють маркування у вигляді етикетки на бічну сторону коробки. При подальшому транспортуванні запакованої таким чином продукції слід додатково зафіксувати коробки з чорносливом від зсуву за допомогою стрейчплівки. Таким чином, заявлена корисна модель дозволяє забезпечити максимальне збереження якісних, смакових та вагових показників чорносливу під час зберігання і транспортування, за рахунок захисту запакованої таким чином продукції від впливу зовнішніх факторів. Виконання упаковки з доступних та функціональних матеріалів. Спрощення обліку та ідентифікації запакованої продукції у складських приміщеннях для подальшої переробки або реалізації, та під час завантажувально-розвантажувальних робіт. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 1. Пакування для зберігання і транспортування чорносливу (слив сушених, в'ялених, копчених, з кісточкою або без), що складається з жорсткої тари, у вигляді прямокутної картонної або гофрокартонної коробки (ящика). 2. Пакування за п. 1, яке відрізняється тим, що додатково містить внутрішню упаковку для розміщення чорносливу, яка виготовлена з поліетилену, який має бар'єрні властивості, щодо вологи, та не допускає втрати вологи чорносливом, і водночас запобігає вбиранню сторонніх запахів з навколишнього середовища. 3. Пакування за п. 2, яке відрізняється тим, що додаткова внутрішня упаковка для розміщення чорносливу виготовлена з дихаючого тканого матеріалу, який утворюється шляхом переплетення волокон (поліпропілен тощо). 4. Пакування за п. 2, яке відрізняється тим, що додаткова внутрішня упаковка для розміщення чорносливу виготовлена з паперу. 5. Пакування за п. 1, яке відрізняється тим, що додатково містить упаковку з внутрішньою порожниною для розташування чорносливу, яка розташована усередині жорсткої тари, стінки внутрішньої упаковки виконані з еластичного і газонепроникного матеріалу, при цьому усередині порожнини з чорносливом створено розрідження. 6. Пакування за будь-яким з пп. 2-5, яке відрізняється тим, що всередині жорсткої тари розміщено дві та більше внутрішніх упаковок з чорносливом. 7. Пакування за будь-яким з пп. 1, 6, яке відрізняється тим, що всередині жорсткої тари додатково розміщено один чи більше внутрішніх вкладишів, які розташовано вздовж стінок жорсткої тари або між додатковими внутрішніми упаковками. 8. Пакування за будь-яким з пп. 1-7, яке відрізняється тим, що на зовнішню жорстку тару, та/або на внутрішню упаковку нанесено маркування, у вигляді етикетки, бирки, наклейки, нашивки, клейма, печатки, відтиску, напису або методом флексографічного друку. 9. Пакування за п. 8, яке відрізняється тим, що маркування нанесено на один або декілька внутрішніх вкладишів, у вигляді етикетки, бирки, наклейки, нашивки, клейма, печатки, відтиску, напису або методом флексографічного друку. 55 Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
