Форма для виготовлення рукава насіннєпроводу

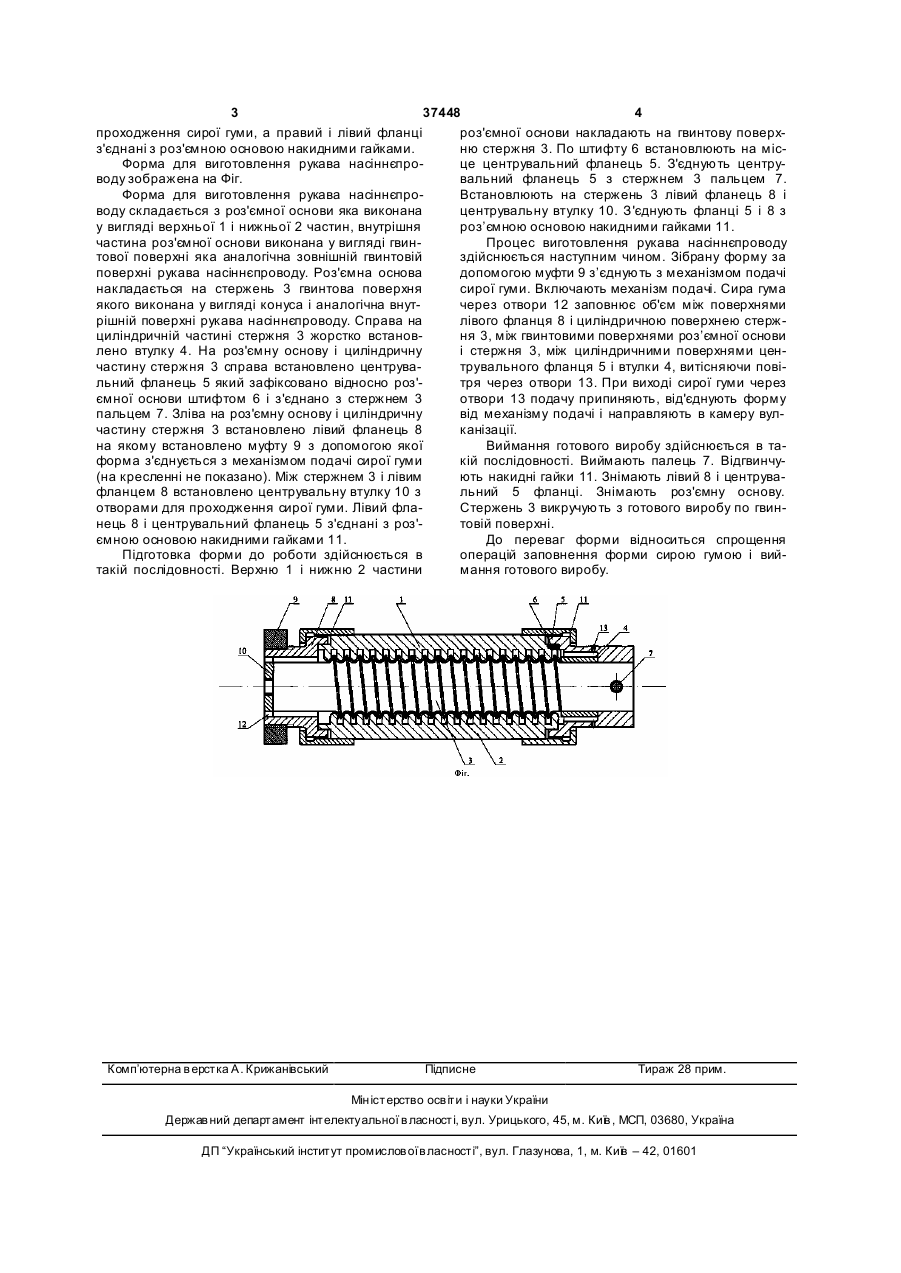

Форма для виготовлення рукава насіннєпроводу, що виконана у вигляді рознімної основи, стержня, бокових фланців і накидних гайок, яка відрізняє ться тим, що внутрішня частина рознімної основи виконана у вигляді гвинтової поверхні, аналогічної зовнішній гвинтовій поверхні рукава насіннєпроводу, а на кінцях рознімної основи виконані циліндричні різьбові поверхні, які знаходяться на одній осі з гвинтовою поверхнею, крім цього, торцеві поверхні строго перпендикулярні до осі, а рознімна основа накладена на стержень, на U 1 3 37448 4 проходження сирої гуми, а правий і лівий фланці роз'ємної основи накладають на гвинтову поверхз'єднані з роз'ємною основою накидними гайками. ню стержня 3. По штифту 6 встановлюють на місФорма для виготовлення рукава насіннєпроце центрувальний фланець 5. З'єднують центруводу зображена на Фіг. вальний фланець 5 з стержнем 3 пальцем 7. Форма для виготовлення рукава насіннєпроВстановлюють на стержень 3 лівий фланець 8 і воду складається з роз'ємної основи яка виконана центрувальну втулку 10. З'єднують фланці 5 і 8 з у вигляді верхньої 1 і нижньої 2 частин, внутрішня роз’ємною основою накидними гайками 11. частина роз'ємної основи виконана у вигляді гвинПроцес виготовлення рукава насіннєпроводу тової поверхні яка аналогічна зовнішній гвинтовій здійснюється наступним чином. Зібрану форму за поверхні рукава насіннєпроводу. Роз'ємна основа допомогою муфти 9 з’єднують з механізмом подачі накладається на стержень 3 гвинтова поверхня сирої гуми. Включають механізм подачі. Сира гума якого виконана у вигляді конуса і аналогічна внутчерез отвори 12 заповнює об'єм між поверхнями рішній поверхні рукава насіннєпроводу. Справа на лівого фланця 8 і циліндричною поверхнею стержциліндричній частині стержня 3 жорстко встановня 3, між гвинтовими поверхнями роз’ємної основи лено втулку 4. На роз'ємну основу і циліндричну і стержня 3, між циліндричними поверхнями ценчастину стержня 3 справа встановлено центруватрувального фланця 5 і втулки 4, витісняючи повільний фланець 5 який зафіксовано відносно роз'тря через отвори 13. При виході сирої гуми через ємної основи штифтом 6 і з'єднано з стержнем 3 отвори 13 подачу припиняють, від'єднують форму пальцем 7. Зліва на роз'ємну основу і циліндричну від механізму подачі і направляють в камеру вулчастину стержня 3 встановлено лівий фланець 8 канізації. на якому встановлено муфту 9 з допомогою якої Виймання готового виробу здійснюється в таформа з'єднується з механізмом подачі сирої гуми кій послідовності. Виймають палець 7. Відгвинчу(на кресленні не показано). Між стержнем 3 і лівим ють накидні гайки 11. Знімають лівий 8 і центрувафланцем 8 встановлено центрувальну втулку 10 з льний 5 фланці. Знімають роз'ємну основу. отворами для проходження сирої гуми. Лівий флаСтержень 3 викручують з готового виробу по гвиннець 8 і центрувальний фланець 5 з'єднані з роз'товій поверхні. ємною основою накидними гайками 11. До переваг форми відноситься спрощення Підготовка форми до роботи здійснюється в операцій заповнення форми сирою гумою і вийтакій послідовності. Верхню 1 і нижню 2 частини мання готового виробу. Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
