Сито грохота

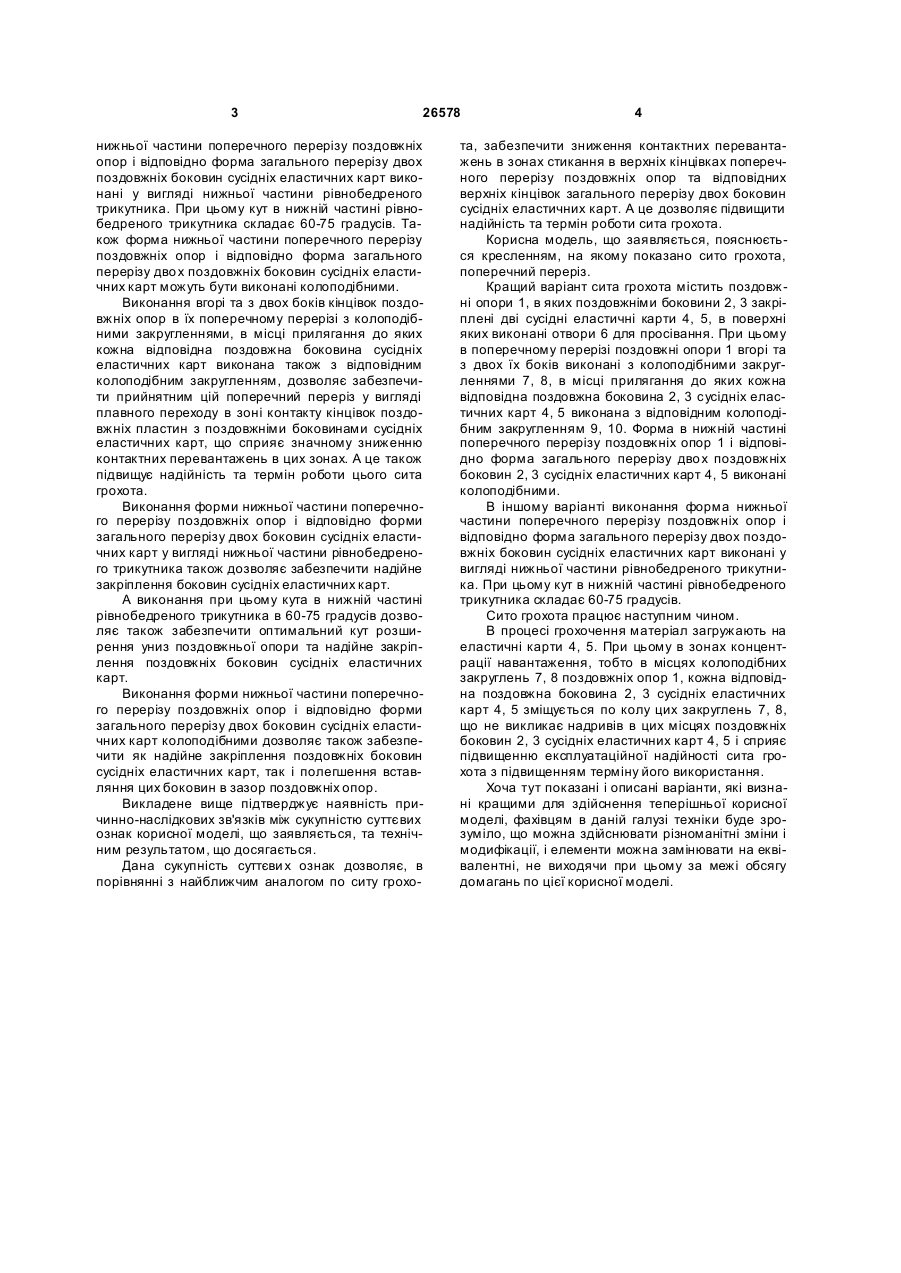

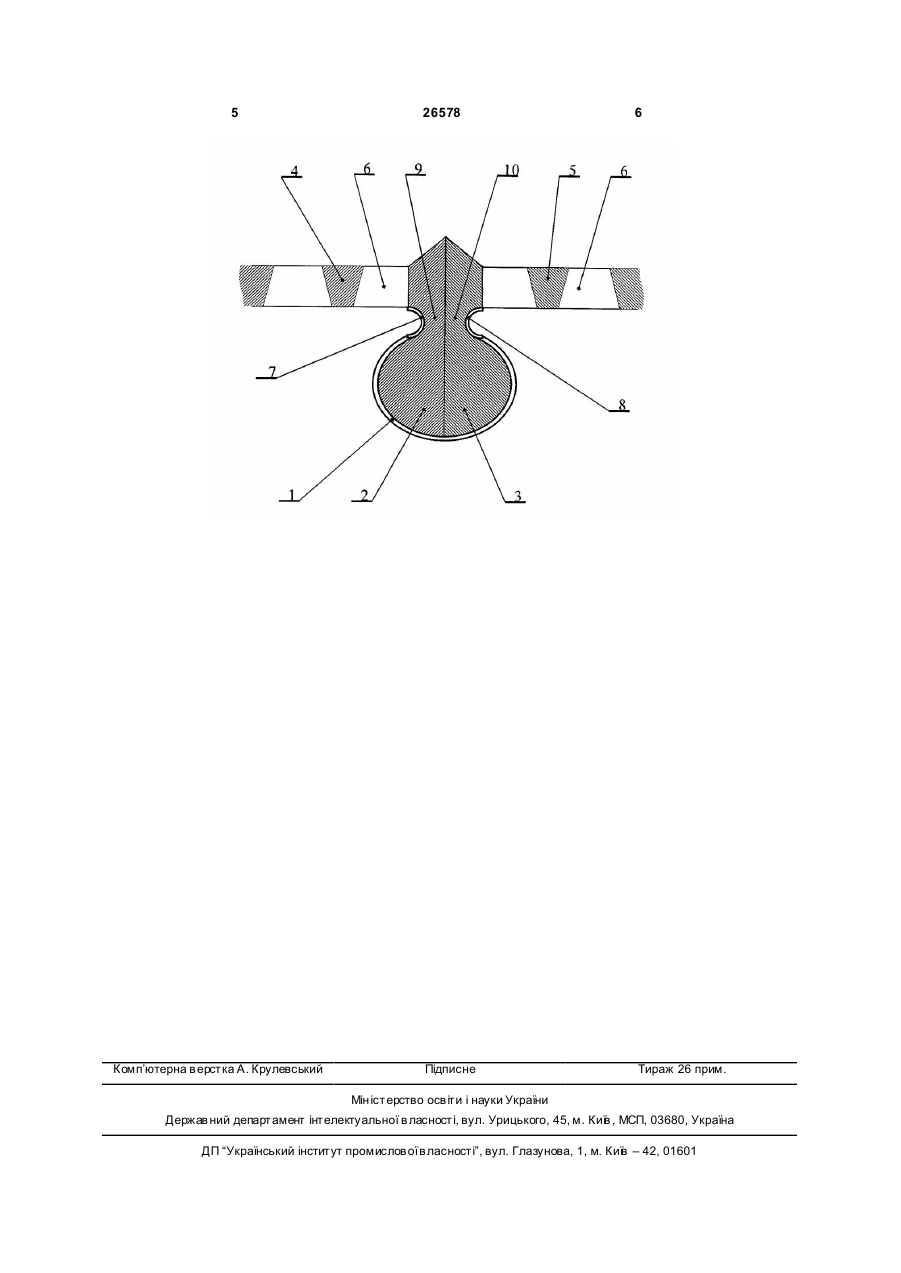

1. Сито грохота, що містить поздовжні опори, в яких поздовжніми боковинами закріплені сусідні еластичні карти, в поверхні яких виконані отвори для просівання, при цьому поперечний переріз поздовжніх опор і відповідно загальний переріз двох поздовжніх боковин сусідніх еластичних карт мають форму, що розширюється донизу, яке відрізняється тим, що в поперечному перерізі поздовжні опори вгорі та з двох їх боків виконані з колоподібними закругленнями, в місці прилягання до яких кожна відповідна поздовжня боковина су 3 26578 нижньої частини поперечного перерізу поздовжніх опор і відповідно форма загального перерізу двох поздовжніх боковин сусідніх еластичних карт виконані у вигляді нижньої частини рівнобедреного трикутника. При цьому кут в нижній частині рівнобедреного трикутника складає 60-75 градусів. Також форма нижньої частини поперечного перерізу поздовжніх опор і відповідно форма загального перерізу дво х поздовжніх боковин сусідніх еластичних карт можуть бути виконані колоподібними. Виконання вгорі та з двох боків кінцівок поздовжніх опор в їх поперечному перерізі з колоподібними закругленнями, в місці прилягання до яких кожна відповідна поздовжна боковина сусідніх еластичних карт виконана також з відповідним колоподібним закругленням, дозволяє забезпечити прийнятним цій поперечний переріз у вигляді плавного переходу в зоні контакту кінцівок поздовжніх пластин з поздовжніми боковинами сусідніх еластичних карт, що сприяє значному зниженню контактних перевантажень в цих зонах. А це також підвищує надійність та термін роботи цього сита грохота. Виконання форми нижньої частини поперечного перерізу поздовжніх опор і відповідно форми загального перерізу двох боковин сусідніх еластичних карт у вигляді нижньої частини рівнобедреного трикутника також дозволяє забезпечити надійне закріплення боковин сусідніх еластичних карт. А виконання при цьому кута в нижній частині рівнобедреного трикутника в 60-75 градусів дозволяє також забезпечити оптимальний кут розширення униз поздовжньої опори та надійне закріплення поздовжніх боковин сусідніх еластичних карт. Виконання форми нижньої частини поперечного перерізу поздовжніх опор і відповідно форми загального перерізу двох боковин сусідніх еластичних карт колоподібними дозволяє також забезпечити як надійне закріплення поздовжніх боковин сусідніх еластичних карт, так і полегшення вставляння цих боковин в зазор поздовжніх опор. Викладене вище підтверджує наявність причинно-наслідкових зв'язків між сукупністю суттєвих ознак корисної моделі, що заявляється, та технічним результатом, що досягається. Дана сукупність суттєви х ознак дозволяє, в порівнянні з найближчим аналогом по ситу грохо 4 та, забезпечити зниження контактних перевантажень в зонах стикання в верхніх кінцівках поперечного перерізу поздовжніх опор та відповідних верхніх кінцівок загального перерізу двох боковин сусідніх еластичних карт. А це дозволяє підвищити надійність та термін роботи сита грохота. Корисна модель, що заявляється, пояснюється кресленням, на якому показано сито грохота, поперечний переріз. Кращий варіант сита грохота містить поздовжні опори 1, в яких поздовжніми боковини 2, 3 закріплені дві сусідні еластичні карти 4, 5, в поверхні яких виконані отвори 6 для просівання. При цьому в поперечному перерізі поздовжні опори 1 вгорі та з двох їх боків виконані з колоподібними закругленнями 7, 8, в місці прилягання до яких кожна відповідна поздовжна боковина 2, 3 сусідніх еластичних карт 4, 5 виконана з відповідним колоподібним закругленням 9, 10. Форма в нижній частині поперечного перерізу поздовжніх опор 1 і відповідно форма загального перерізу дво х поздовжніх боковин 2, 3 сусідніх еластичних карт 4, 5 виконані колоподібними. В іншому варіанті виконання форма нижньої частини поперечного перерізу поздовжніх опор і відповідно форма загального перерізу двох поздовжніх боковин сусідніх еластичних карт виконані у вигляді нижньої частини рівнобедреного трикутника. При цьому кут в нижній частині рівнобедреного трикутника складає 60-75 градусів. Сито грохота працює наступним чином. В процесі грохочення матеріал загружають на еластичні карти 4, 5. При цьому в зонах концентрації навантаження, тобто в місцях колоподібних закруглень 7, 8 поздовжніх опор 1, кожна відповідна поздовжна боковина 2, 3 сусідніх еластичних карт 4, 5 зміщується по колу цих закруглень 7, 8, що не викликає надривів в цих місцях поздовжніх боковин 2, 3 сусідніх еластичних карт 4, 5 і сприяє підвищенню експлуатаційної надійності сита грохота з підвищенням терміну його використання. Хоча тут показані і описані варіанти, які визнані кращими для здійснення теперішньої корисної моделі, фахівцям в даній галузі техніки буде зрозуміло, що можна здійснювати різноманітні зміни і модифікації, і елементи можна замінювати на еквівалентні, не виходячи при цьому за межі обсягу домагань по цієї корисної моделі. 5 Комп’ютерна в ерстка А. Крулевський 26578 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
