Чотирибойкова кувальна машина

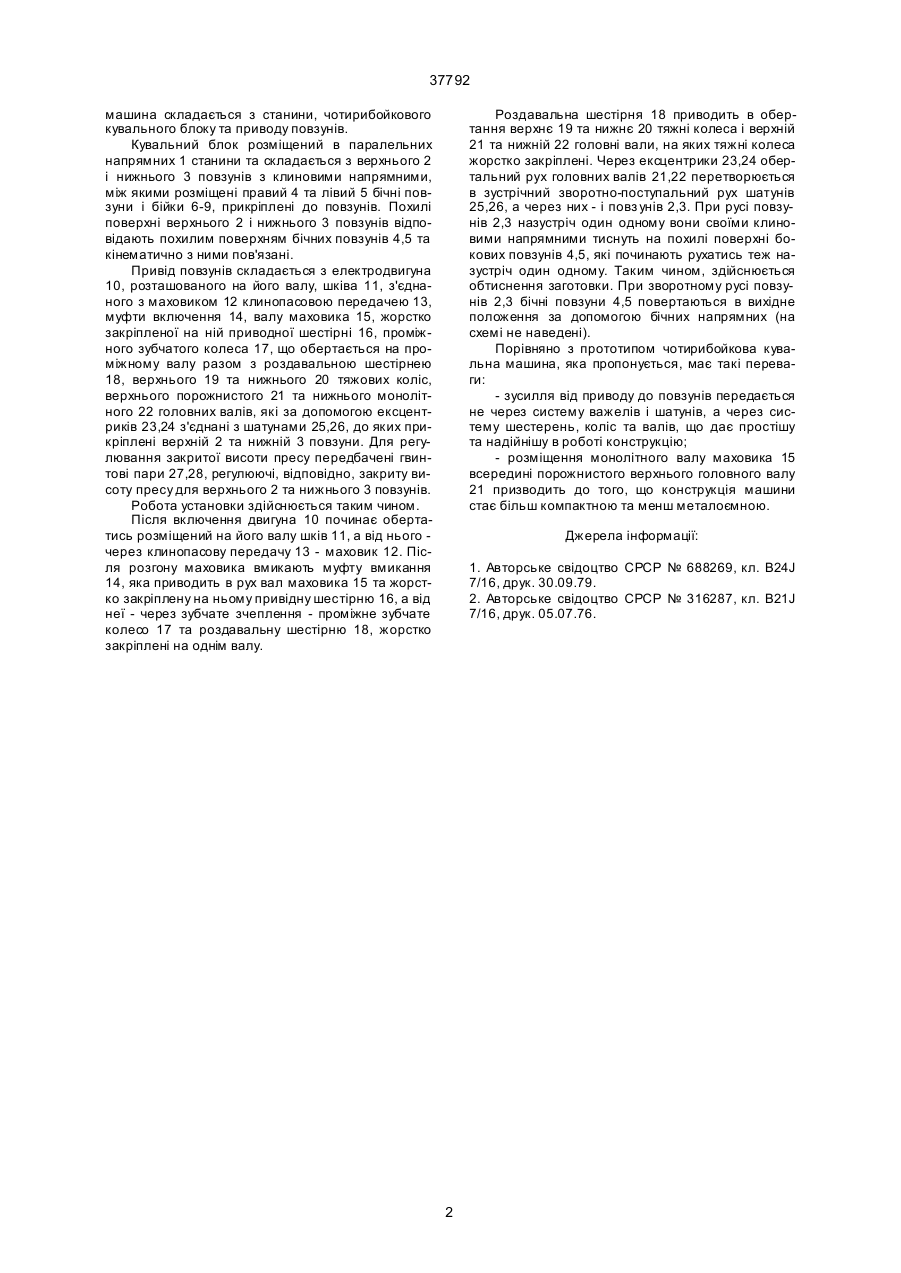

Чотирибойкова кувальна машина, яка містить змонтований в станині кувальний блок, що складається з двох пар діаметрально розміщених бойків, виконаних з можливістю здійснення зустрічних 37792 машина складається з станини, чотирибойкового кувального блоку та приводу повзунів. Кувальний блок розміщений в паралельних напрямних 1 станини та складається з верхнього 2 і нижнього 3 повзунів з клиновими напрямними, між якими розміщені правий 4 та лівий 5 бічні повзуни і бійки 6-9, прикріплені до повзунів. Похилі поверхні верхнього 2 і нижнього 3 повзунів відповідають похилим поверхням бічних повзунів 4,5 та кінематично з ними пов'язані. Привід повзунів складається з електродвигуна 10, розташованого на його валу, шківа 11, з'єднаного з маховиком 12 клинопасовою передачею 13, муфти включення 14, валу маховика 15, жорстко закріпленої на ній приводної шестірні 16, проміжного зубчатого колеса 17, що обертається на проміжному валу разом з роздавальною шестірнею 18, верхнього 19 та нижнього 20 тяжових коліс, верхнього порожнистого 21 та нижнього монолітного 22 головних валів, які за допомогою ексцентриків 23,24 з'єднані з шатунами 25,26, до яких прикріплені верхній 2 та нижній 3 повзуни. Для регулювання закритої висоти пресу передбачені гвинтові пари 27,28, регулюючі, відповідно, закриту висоту пресу для верхнього 2 та нижнього 3 повзунів. Робота установки здійснюється таким чином. Після включення двигуна 10 починає обертатись розміщений на його валу шків 11, а від нього через клинопасову передачу 13 - маховик 12. Після розгону маховика вмикають муфту вмикання 14, яка приводить в рух вал маховика 15 та жорстко закріплену на ньому привідну шестірню 16, а від неї - через зубчате зчеплення - проміжне зубчате колесо 17 та роздавальну шестірню 18, жорстко закріплені на однім валу. Роздавальна шестірня 18 приводить в обертання верхнє 19 та нижнє 20 тяжні колеса і верхній 21 та нижній 22 головні вали, на яких тяжні колеса жорстко закріплені. Через ексцентрики 23,24 обертальний рух головних валів 21,22 перетворюється в зустрічний зворотно-поступальний рух шатунів 25,26, а через них - і повз унів 2,3. При русі повзунів 2,3 назустріч один одному вони своїми клиновими напрямними тиснуть на похилі поверхні бокових повзунів 4,5, які починають рухатись теж назустріч один одному. Таким чином, здійснюється обтиснення заготовки. При зворотному русі повзунів 2,3 бічні повзуни 4,5 повертаються в вихідне положення за допомогою бічних напрямних (на схемі не наведені). Порівняно з прототипом чотирибойкова кувальна машина, яка пропонується, має такі переваги: - зусилля від приводу до повзунів передається не через систему важелів і шатунів, а через систему шестерень, коліс та валів, що дає простішу та надійнішу в роботі конструкцію; - розміщення монолітного валу маховика 15 всередині порожнистого верхнього головного валу 21 призводить до того, що конструкція машини стає більш компактною та менш металоємною. Джерела інформації: 1. Авторське свідоцтво СPCP № 688269, кл. В24J 7/16, друк. 30.09.79. 2. Авторське свідоцтво СРСР № 316287, кл. В21J 7/16, друк. 05.07.76. 2 37792 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
