Спосіб активації в’яжучої системи

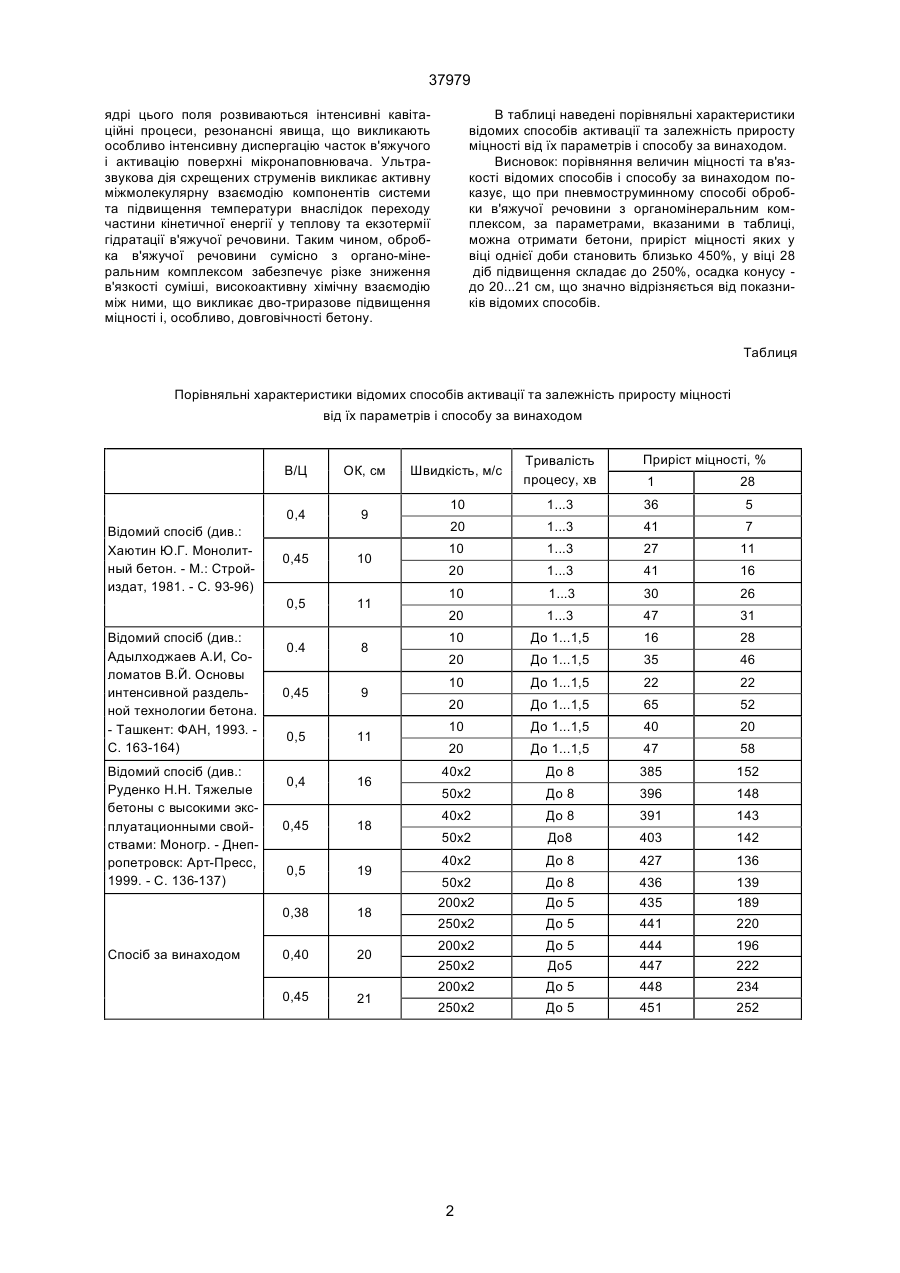

Спосіб активації в'яжучої системи, при якому створюють суспензію з компонентів в'яжучої системи у швидкісному змішувачі та проводять її активацію пневмоструминною обробкою у зустрічних потоках, відрізняється тим, що сумарна швидкість зустрічних потоків при цьому становить не менш ніж 200...250 м/с. (19) (21) 2000052723 (22) 15.05.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Пшінько Олександр Миколайович, Пунагін Володимир Миколайович, Руденко Наталія Миколаївна, Герасименко Володимир Олександрович 37979 ядрі цього поля розвиваються інтенсивні кавітаційні процеси, резонансні явища, що викликають особливо інтенсивну диспергацію часток в'яжучого і активацію поверхні мікронаповнювача. Ультразвукова дія схрещених струменів викликає активну міжмолекулярну взаємодію компонентів системи та підвищення температури внаслідок переходу частини кінетичної енергії у теплову та екзотермії гідратації в'яжучої речовини. Таким чином, обробка в'яжучої речовини сумісно з органо-мінеральним комплексом забезпечує різке зниження в'язкості суміші, високоактивну хімічну взаємодію між ними, що викликає дво-триразове підвищення міцності і, особливо, довговічності бетону. В таблиці наведені порівняльні характеристики відомих способів активації та залежність приросту міцності від їх параметрів і способу за винаходом. Висновок: порівняння величин міцності та в'язкості відомих способів і способу за винаходом показує, що при пневмоструминному способі обробки в'яжучої речовини з органомінеральним комплексом, за параметрами, вказаними в таблиці, можна отримати бетони, приріст міцності яких у віці однієї доби становить близько 450%, у віці 28 діб підвищення складає до 250%, осадка конусу до 20...21 см, що значно відрізняється від показників відомих способів. Таблиця Порівняльні характеристики відомих способів активації та залежність приросту міцності від їх параметрів і способу за винаходом В/Ц 0,4 Відомий спосіб (див.: Хаютин Ю.Г. Монолитный бетон. - М.: Стройиздат, 1981. - C. 93-96) ОК, см 9 0,45 10 0,5 Відомий спосіб (див.: Адылходжаев А.И, Соломатов В.Й. Основы интенсивной раздельной технологии бетона. - Ташкент: ФАН, 1993. С. 163-164) 11 0.4 8 0,45 9 Спосіб за винаходом 11 0,4 16 0,45 18 0,5 19 0,38 Відомий спосіб (див.: Руденко Н.Н. Тяжелые бетоны с высокими эксплуатационными свойствами: Моногр. - Днепропетровск: Арт-Пресс, 1999. - С. 136-137) 0,5 18 0,40 20 0,45 21 Швидкість, м/с Тривалість процесу, хв Приріст міцності, % 1 28 10 1...3 36 5 20 1...3 41 7 10 1...3 27 11 20 1...3 41 16 10 1...3 30 26 20 1...3 47 31 10 До 1...1,5 16 28 20 До 1...1,5 35 46 10 До 1...1,5 22 22 20 До 1...1,5 65 52 10 До 1...1,5 40 20 20 До 1...1,5 47 58 40х2 До 8 385 152 50х2 До 8 396 148 40х2 До 8 391 143 50х2 До8 403 142 40х2 До 8 427 136 50х2 До 8 436 139 200х2 До 5 435 189 250х2 До 5 441 220 200х2 До 5 444 196 250х2 До5 447 222 200х2 До 5 448 234 250х2 До 5 451 252 2 37979 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
