Фільтр

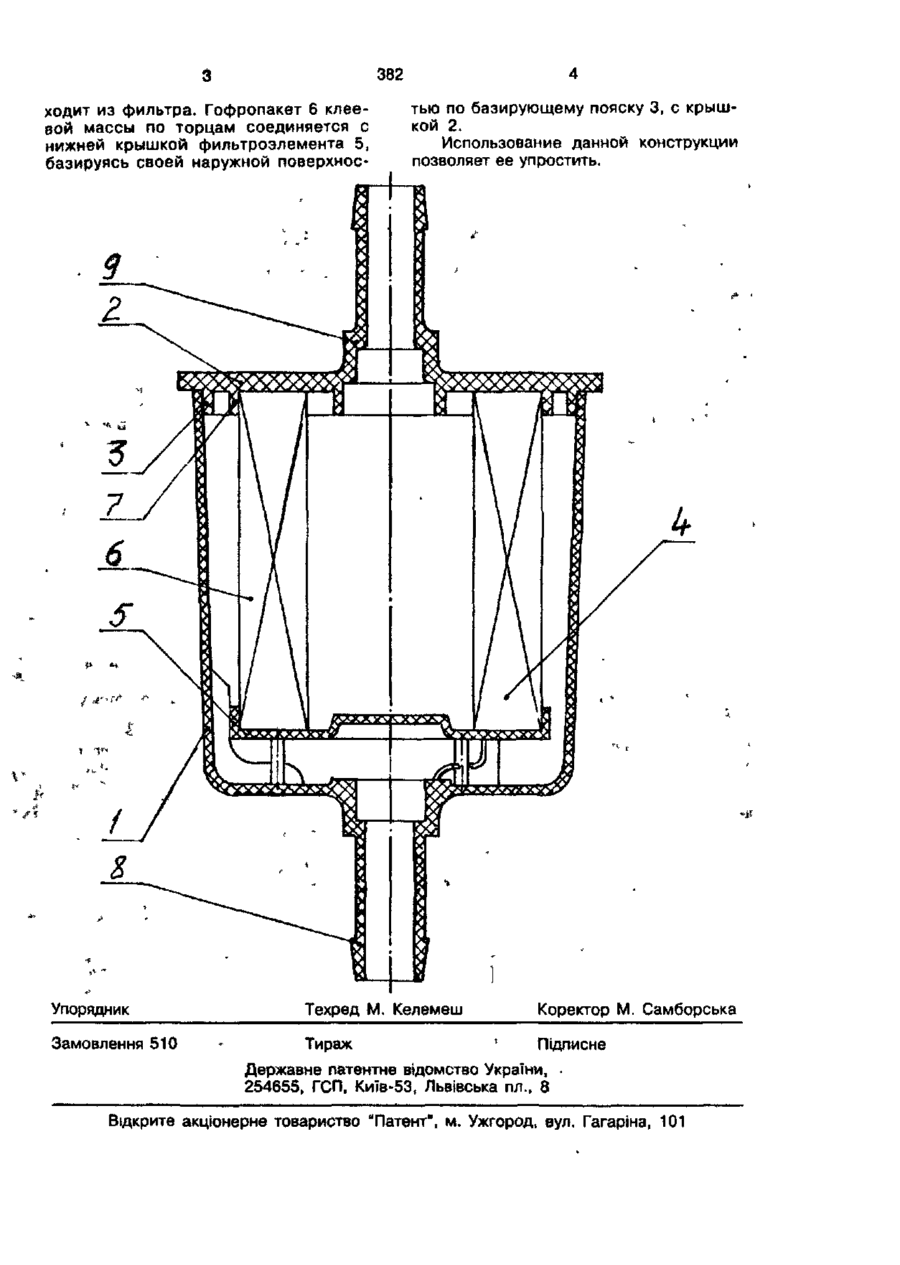

УКРАЇНА (19) UA (її) 382 (13) U (51)6 В 01 D 27/06 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО ОПИС ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) ФІЛЬТР (21) 97063072/K (22) 24.06.97 (24) 30.08.99 ~~* (46) 30.08.99. Бюл. № 5 (56) 1. Фильтр ЕКО-03.01 производства "Ekofil", Москва. 2. Каталог фирмы Тур", Санкт-Петербург. (72) Макутонін Юрій Михайлович (73) Макутонін Юрій Михайлович (57) Фильтр, включающий в себя соединенные между собой корпус и крышку с базирующим пояском с установленным внутри фильтроэлементом, представляющим собой гофропакет, о т л и ч а ю щ и й с я тем, что торцы гофропакета залиты клеевой массой, а на внутренней поверхности крышки выполнен дополнительный базирующий поясок. Полезная модель относится к очистке нефтеп родуктов. Известен фильтр, включающий в себя соединенные между собой корпус и крышку с установленным внутри фильтроэлементом, представляющим собой гофропакет, к торцам которого приклеены металлические диски [1]. Недостатком данного фильтроэлемента является сравнительно высокая его себестоимость за счет наличия металлических дисков и сложность сборки из-за отсутствия базировки в крышке. Известен фильтр, включающий в себя соединенные межу собой корпус и крышку с базирующим пояском с установленным внутри фильтроэлементом, представляющим собой гофропакет с приклеенными к торцам концевыми металлическими дисками [2]. Данный фильтр является наиболее близким к предложенному по своей технической сущности и конструкции и выбран в качестве прототипа. Недостатком этого фильтра является сравнительно высокая его себестоимость за счет применения в фильтроэлементе концевых металлических дисков. Задачей полезной модели является упрощение конструкции. Поставленная задача достигается тем, что торцы гофропакета залиты клеевой массой, а на внутренней поверхности крышки выполнен дополнительный базирующий поясок. На чертеже изображен фильтр в продольном сечении, где 1 - корпус, содержащий входной патрубок 8, закрытый крышкой 2 с базирующим пояском 3 и 7 и выходным патрубком 9. К крышке 2 с поясками 3 и 7 приклеен фильтроэлемент 4, состоящий из гофропакета 6 и нижней крышки 5. Работает фильтр следующим образом. Фильтруемый материал через входной патрубок 8 попадает в полость между корпусом 1, крышкой 2 и наружной поверхностью фильтроэлемента 4, через фильтрующую поверхность гофропакета 6 попадает во внутреннюю полость фильтроэлемента 4, откуда, очищенный, через выходной патрубок 9 вы 382 ходит из фильтра. Гофропакет 6 клеевой массы по торцам соединяется с нижней крышкой фильтроэлемента 5, базируясь своей наружной поверхнос тью по базирующему пояску 3, с крышкой 2. Использование данной конструкции позволяет ее упростить. Упорядник Техред М. Келемеш Коректор М. Самборська Замовлення 510 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
