Пристрій для визначення міцності кістки

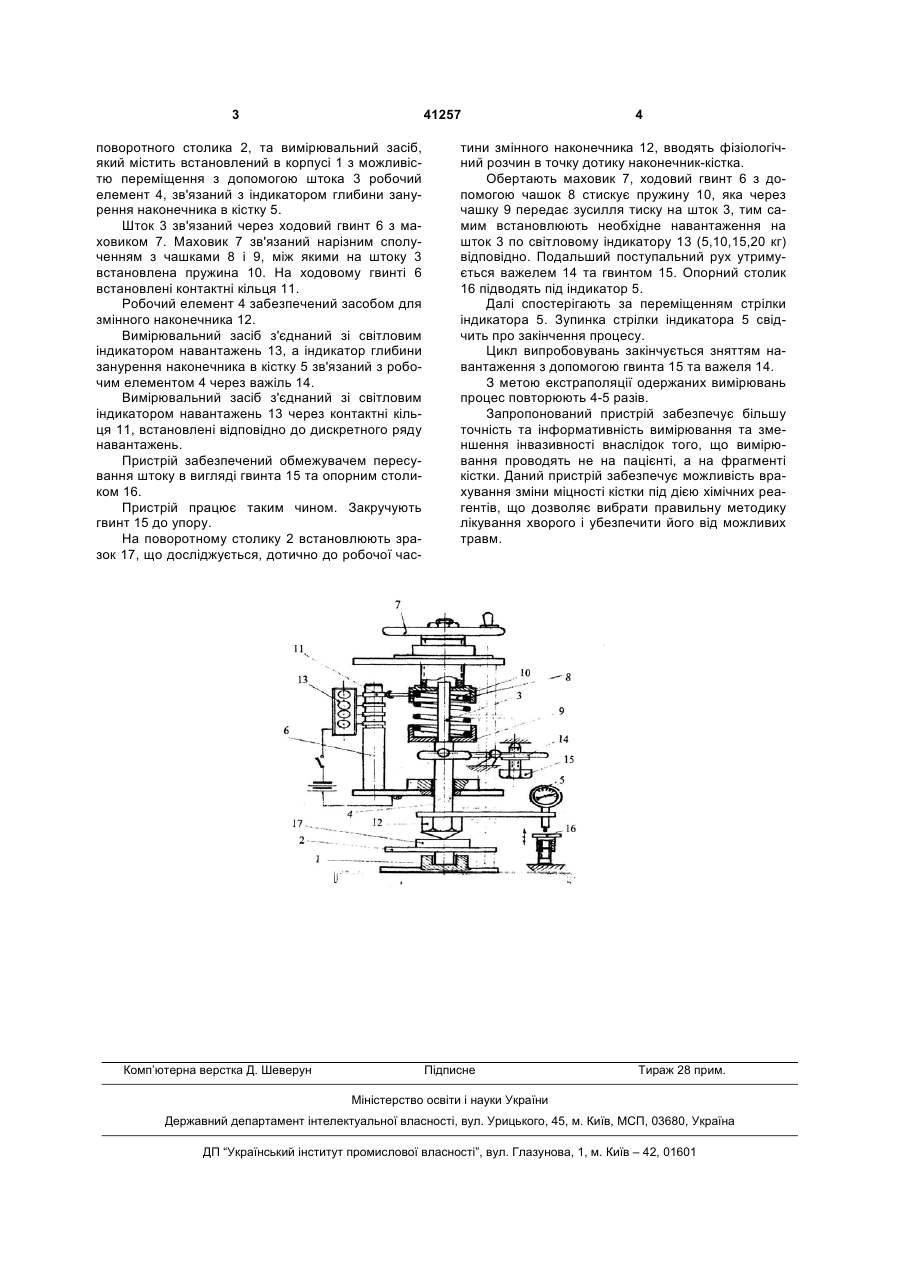

1. Пристрій для визначення міцності кістки, який містить встановлену на корпусі основу, вимірювальний засіб з пружиною на штоці та індикатором глибини занурення наконечника в кістку, зв'язаний з вимірювальним засобом робочий елемент, 3 41257 поворотного столика 2, та вимірювальний засіб, який містить встановлений в корпусі 1 з можливістю переміщення з допомогою штока 3 робочий елемент 4, зв'язаний з індикатором глибини занурення наконечника в кістку 5. Шток 3 зв'язаний через ходовий гвинт 6 з маховиком 7. Маховик 7 зв'язаний нарізним сполученням з чашками 8 і 9, між якими на штоку 3 встановлена пружина 10. На ходовому гвинті 6 встановлені контактні кільця 11. Робочий елемент 4 забезпечений засобом для змінного наконечника 12. Вимірювальний засіб з'єднаний зі світловим індикатором навантажень 13, а індикатор глибини занурення наконечника в кістку 5 зв'язаний з робочим елементом 4 через важіль 14. Вимірювальний засіб з'єднаний зі світловим індикатором навантажень 13 через контактні кільця 11, встановлені відповідно до дискретного ряду навантажень. Пристрій забезпечений обмежувачем пересування штоку в вигляді гвинта 15 та опорним столиком 16. Пристрій працює таким чином. Закручують гвинт 15 до упору. На поворотному столику 2 встановлюють зразок 17, що досліджується, дотично до робочої час Комп’ютерна верстка Д. Шеверун 4 тини змінного наконечника 12, вводять фізіологічний розчин в точку дотику наконечник-кістка. Обертають маховик 7, ходовий гвинт 6 з допомогою чашок 8 стискує пружину 10, яка через чашку 9 передає зусилля тиску на шток 3, тим самим встановлюють необхідне навантаження на шток 3 по світловому індикатору 13 (5,10,15,20 кг) відповідно. Подальший поступальний рух утримується важелем 14 та гвинтом 15. Опорний столик 16 підводять під індикатор 5. Далі спостерігають за переміщенням стрілки індикатора 5. Зупинка стрілки індикатора 5 свідчить про закінчення процесу. Цикл випробовувань закінчується зняттям навантаження з допомогою гвинта 15 та важеля 14. З метою екстраполяції одержаних вимірювань процес повторюють 4-5 разів. Запропонований пристрій забезпечує більшу точність та інформативність вимірювання та зменшення інвазивності внаслідок того, що вимірювання проводять не на пацієнті, а на фрагменті кістки. Даний пристрій забезпечує можливість врахування зміни міцності кістки під дією хімічних реагентів, що дозволяє вибрати правильну методику лікування хворого і убезпечити його від можливих травм. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
