Пристрій для очищення бурового розчину від механічних домішок

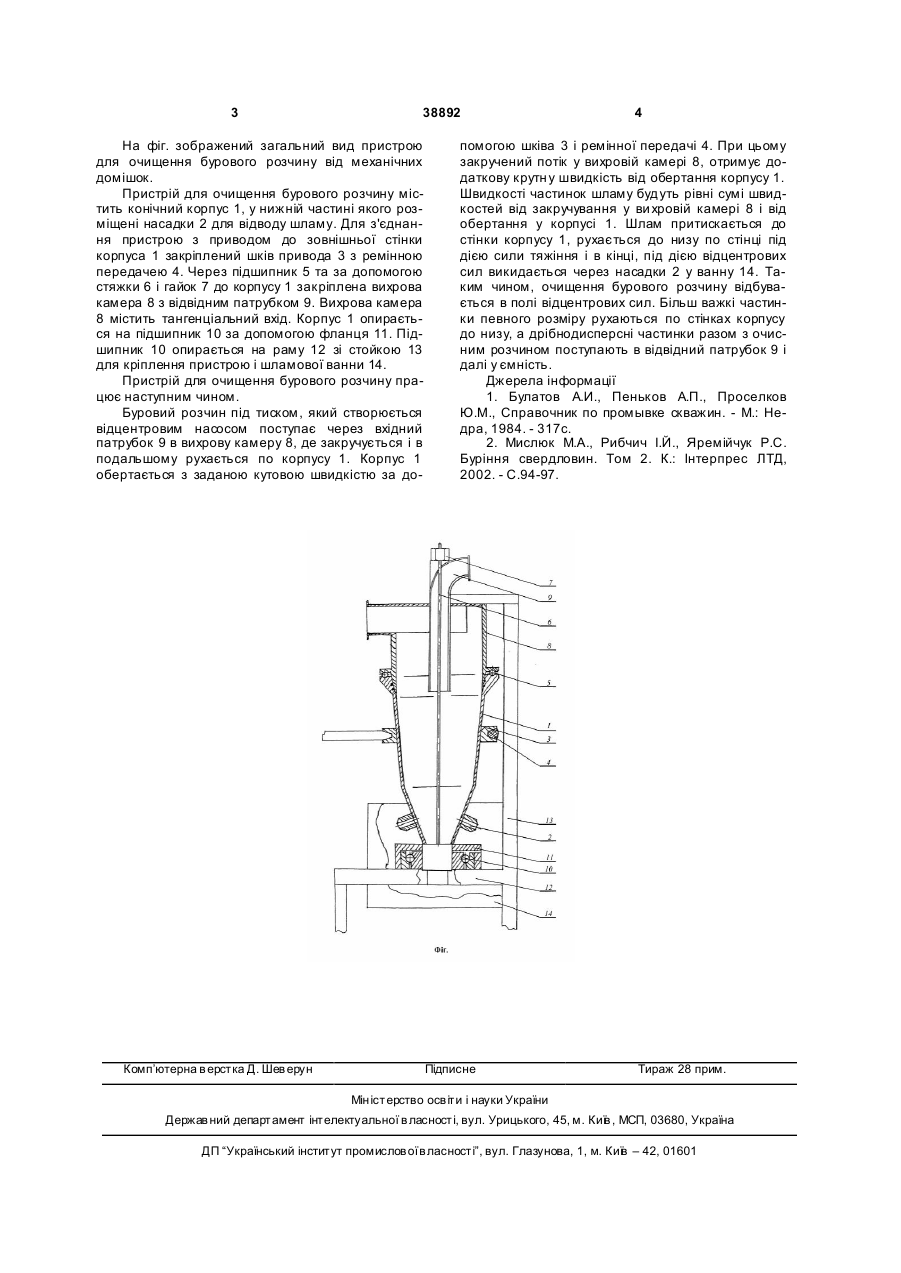

Пристрій для очищення бурового розчину від механічних домішок, який містить конічний корпус, циліндричну вихрову камеру з тангенціальним входом, відвідний патрубок, який відрізняється тим, що з'єднаний з циліндричною вихровою камерою через підшипник конічний корпус, у нижній частині якого розміщені насадки для відводу шламу, встановлений з можливістю обертання за допомогою ремінної передачі. (19) (21) u200809889 (22) 29.07.2008 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) ОГОРОДНІКОВ ПЕТРО ІВАНОВИЧ, UA, СВІТЛИЦЬКИЙ ВІКТОР МИ ХАЙЛОВИЧ, U A, МАЛЯРЧУК БОГДАН МИ ХАЙЛОВИЧ, U A, РИБЧИЧ ІЛЛЯ ЙОСИПОВИЧ, UA, ЛИСЯНИЙ ГЕОРГІЙ МИКОЛАЙОВИЧ, UA (73) ДОЧІРНЯ КОМП АНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМП АНІЇ "НАФТОГАЗ УКРАЇНИ", U A 3 38892 На фіг. зображений загальний вид пристрою для очищення бурового розчину від механічних домішок. Пристрій для очищення бурового розчину містить конічний корпус 1, у нижній частині якого розміщені насадки 2 для відводу шламу. Для з'єднання пристрою з приводом до зовнішньої стінки корпуса 1 закріплений шків привода 3 з ремінною передачею 4. Через підшипник 5 та за допомогою стяжки 6 і гайок 7 до корпусу 1 закріплена вихрова камера 8 з відвідним патрубком 9. Вихрова камера 8 містить тангенціальний вхід. Корпус 1 опирається на підшипник 10 за допомогою фланця 11. Підшипник 10 опирається на раму 12 зі стойкою 13 для кріплення пристрою і шламової ванни 14. Пристрій для очищення бурового розчину працює наступним чином. Буровий розчин під тиском, який створюється відцентровим насосом поступає через вхідний патрубок 9 в вихрову камеру 8, де закручується і в подальшому рухається по корпусу 1. Корпус 1 обертається з заданою кутовою швидкістю за до Комп’ютерна в ерстка Д. Шев ерун 4 помогою шківа 3 і ремінної передачі 4. При цьому закручений потік у вихровій камері 8, отримує додаткову крутн у швидкість від обертання корпусу 1. Швидкості частинок шламу будуть рівні сумі швидкостей від закручування у ви хровій камері 8 і від обертання у корпусі 1. Шлам притискається до стінки корпусу 1, рухається до низу по стінці під дією сили тяжіння і в кінці, під дією відцентрових сил викидається через насадки 2 у ванну 14. Таким чином, очищення бурового розчину відбувається в полі відцентрових сил. Більш важкі частинки певного розміру рухаються по стінках корпусу до низу, а дрібнодисперсні частинки разом з очисним розчином поступають в відвідний патрубок 9 і далі у ємність. Джерела інформації 1. Булатов А.И., Пеньков А.П., Проселков Ю.М., Справочник по промывке скважин. - М.: Недра, 1984. - 317с. 2. Мислюк М.А., Рибчич І.Й., Яремійчук Р.С. Буріння свердловин. Том 2. К.: Інтерпрес ЛТД, 2002. - С.94-97. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
