Робочий орган траншеєкопальної машини

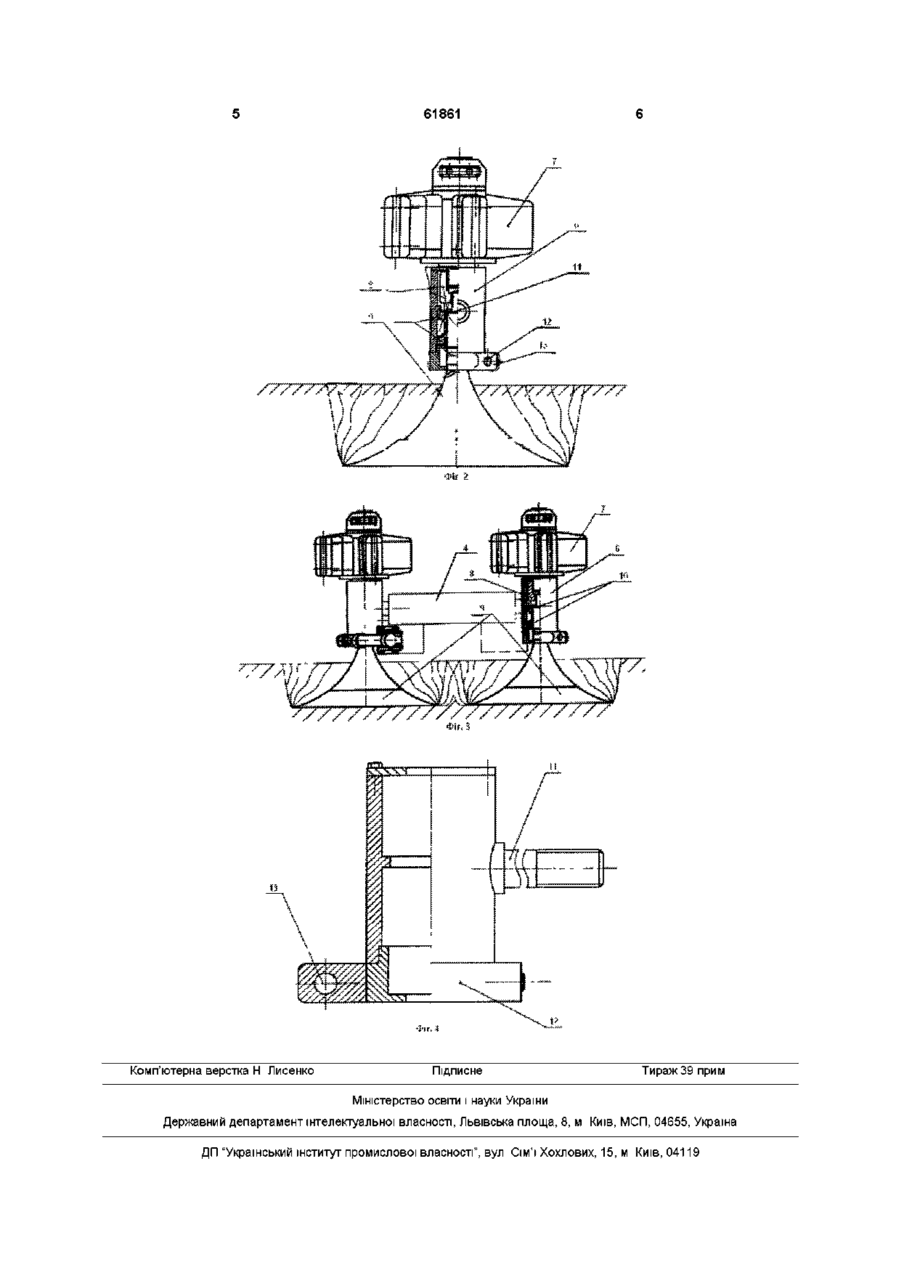

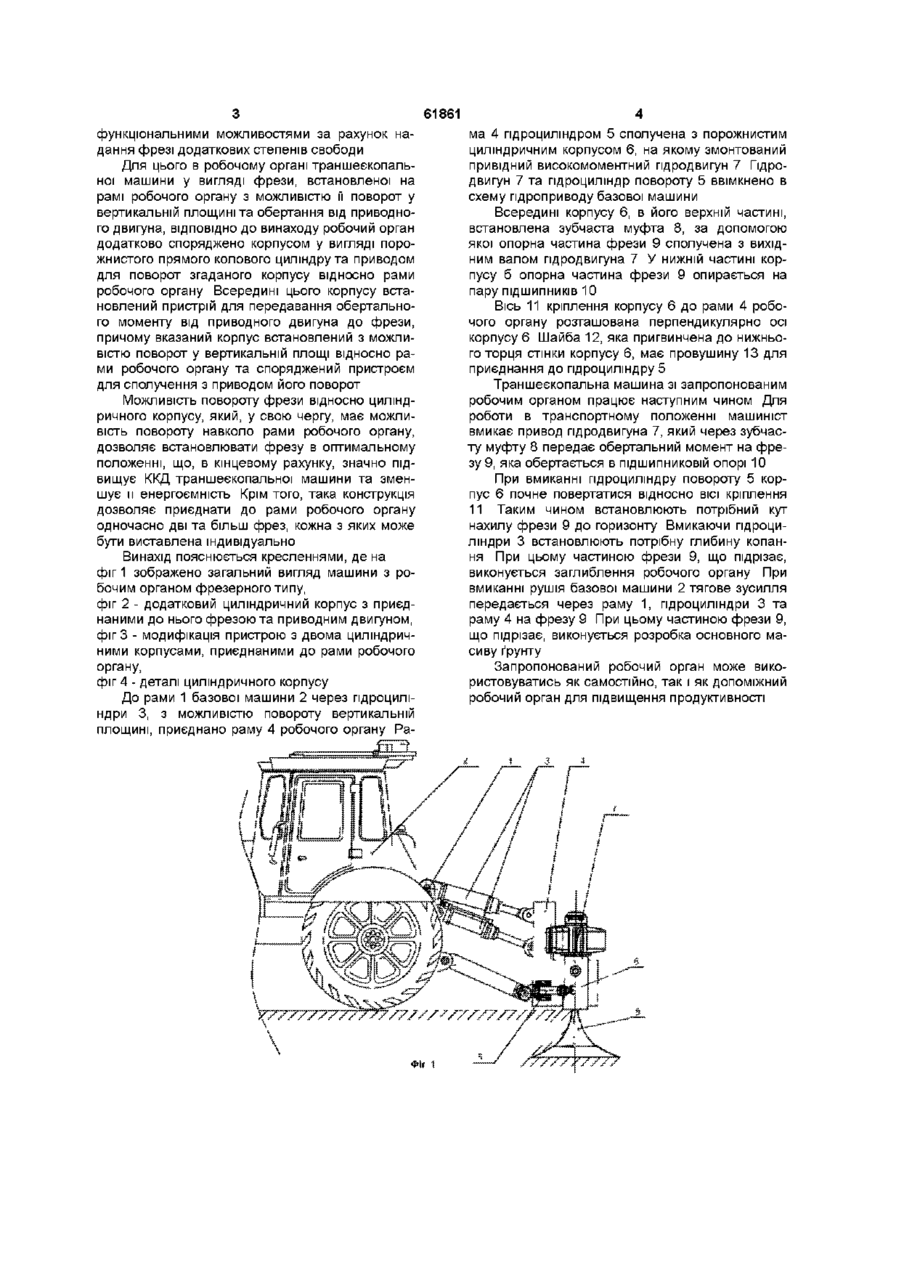

Робочий орган траншеєкопальної машини (2) у вигляді фрези (9), встановленої на рамі (4) робо чого органа з можливістю и повертання у вертикальній площині та обертання від привідного двигуна (7), який відрізняється тим, що робочий орган додатково обладнаний корпусом (6) у вигляді прямого колового циліндра, встановленим на рамі (4) з можливістю повороту у вертикальній площині відносно рами, та приводом (5) повороту корпусу, а всередині корпусу встановлений пристрій (8) для передавання обертального моменту від привідного двигуна до фрези, причому корпус обладнаний пристроєм (12, 13) для з'єднання з приводом його повороту Винахід відноситься до землерийних машин з робочими органами безперервної дії, зокрема, фрезерного типу При відриванні траншей, а також плануванні дна траншеї землерийними машинами важливою проблемою є ВІДПОВІДНІСТЬ геометрії траншеї запроектованим даним При цьому особливі вимоги пред'являються до робочих органів цих машин та їх функціональних можливостей А саме, геометрія робочих органів землерийних машин повинна максимально відтворювати параметри траншеї Суттєвою проблемою при цьому є те, що при проектуванні виконавчого робочого органу, який адаптований до розроблюваного середовища, його функціональні можливості обмежуються функціональними можливостями рами цього робочого органу Найбільш близьким до запропонованого за технічною суттю та ознаками є фрезерний робочий орган траншеєкопальної машини, який містить раму робочого органу, закріплену до рами машини, та фрезу, робоча поверхня якої являє собою конусну поверхню, на якій по концентричним колам різного діаметру розташовані різально-метальні виступи Фреза встановлена на рамі робочого органу з можливістю її обертання від приводного двигуна Занурення фрези у грунт здійснюється за допомогою гідроциліндру за рахунок и повороту у вертикальній площині разом з рамою робочого органу (патент України №44563А, E02F5/08, публ 15 02 02) Відомий робочий орган траншеєкопальної машини, в якому проблема розширення функціональних можливостей машини в цілому вирішується шляхом використання на базовій установці роторного робочого органу поперечного копання периферійно встановлених допоміжних гвинтових робочих органів, та використання для плавної подачі машини людського зусилля (патент України №42386 А, кл E02F5/30, публ 15 10 01) Недоліком цього рішення є неможливість використання робочого органу роторного типу для планування дна траншей, а також недостатність людського зусилля для розробки міцних ґрунтів При використанні цього робочого органу позитивними факторами є модульне розміщення різально-метальних виступів, динамічність робочого органу і, як наслідок, використання позитивного ефекту поширення хвиль деформацій в розроблюваному середовищі, а фрезерний тип робочого органу дозволяє отримувати рівний профіль дна траншеї Недоліком цього рішення є те, що встановлення фрезерного робочого органу безпосередньо на раму робочого органу зменшує можливість утворення траншеї бажаного розміру, а роботу декількох робочих органів такого типу на одній рамі зводить лише до отримання траншей з прямокутним дном Задачею винаходу є створення робочого органу траншеєкопальної машини з розширеними (О 00 (О 61861 функціональними можливостями за рахунок надання фрезі додаткових степенів свободи Для цього в робочому органі траншеєкопальноі машини у вигляді фрези, встановленої на рамі робочого органу з можливістю її поворот у вертикальній площині та обертання від приводного двигуна, ВІДПОВІДНО до винаходу робочий орган додатково споряджено корпусом у вигляді порожнистого прямого колового циліндру та приводом для поворот згаданого корпусу відносно рами робочого органу Всередині цього корпусу встановлений пристрій для передавання обертального моменту від приводного двигуна до фрези, причому вказаний корпус встановлений з можливістю поворот у вертикальній площі відносно рами робочого органу та споряджений пристроєм для сполучення з приводом його поворот Можливість повороту фрези відносно циліндричного корпусу, який, у свою чергу, має можливість повороту навколо рами робочого органу, дозволяє встановлювати фрезу в оптимальному положенні, що, в кінцевому рахунку, значно підвищує ККД траншеєкопальної машини та зменшує и енергоємність Крім того, така конструкція дозволяє приєднати до рами робочого органу одночасно дві та більш фрез, кожна з яких може бути виставлена індивідуально Винахід пояснюється кресленнями, де на фіг 1 зображено загальний вигляд машини з робочим органом фрезерного типу, фіг 2 - додатковий циліндричний корпус з приєднаними до нього фрезою та приводним двигуном, фіг 3 - модифікація пристрою з двома циліндричними корпусами, приєднаними до рами робочого органу, фіг 4 - деталі циліндричного корпусу До рами 1 базової машини 2 через гідроциліндри 3, з можливістю повороту вертикальній площині, приєднано раму 4 робочого органу Ра ма 4 гідроциліндром 5 сполучена з порожнистим циліндричним корпусом 6, на якому змонтований привідний високомоментний пдродвигун 7 Гідродвигун 7 та гідроциліндр повороту 5 ввімкнено в схему пдроприводу базової машини Всередині корпусу 6, в його верхній частині, встановлена зубчаста муфта 8, за допомогою якої опорна частина фрези 9 сполучена з вихідним валом пдродвигуна 7 У нижній частині корпусу б опорна частина фрези 9 опирається на пару ПІДШИПНИКІВ 10 Вісь 11 кріплення корпусу 6 до рами 4 робочого органу розташована перпендикулярно осі корпусу 6 Шайба 12, яка пригвинчена до нижнього торця стінки корпусу 6, має провушину 13 для приєднання до гідроциліндру 5 Траншеєкопальна машина зі запропонованим робочим органом працює наступним чином Для роботи в транспортному положенні машиніст вмикає привод пдродвигуна 7, який через зубчасту муфту 8 передає обертальний момент на фрезу 9, яка обертається в ПІДШИПНИКОВІЙ опорі 10 При вмиканні гідроциліндру повороту 5 корпус 6 почне повертатися відносно ВІСІ кріплення 11 Таким чином встановлюють потрібний кут нахилу фрези 9 до горизонту Вмикаючи гідроциліндри 3 встановлюють потрібну глибину копання При цьому частиною фрези 9, що підрізає, виконується заглиблення робочого органу При вмиканні рушія базової машини 2 тягове зусилля передається через раму 1, гідроциліндри 3 та раму 4 на фрезу 9 При цьому частиною фрези 9, що підрізає, виконується розробка основного масиву ґрунту Запропонований робочий орган може використовуватись як самостійно, так і як допоміжний робочий орган для підвищення продуктивності 61861 Фіг ї іг, 4 Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
