Спосіб виготовлення фрикційних накладок з отворами
Номер патенту: 39263
Опубліковано: 25.02.2009
Автори: Хворов Володимир Сергійович, Купрій Євгеній Іванович
Формула / Реферат
Спосіб одержання накладок із фрикційного матеріалу, що включає в себе процес виготовлення заготовки, формування її у прес-формі гарячого формування, шліфування та свердління отворів під заклепку, який відрізняється тим, що виготовлення фрикційних накладок з отворами здійснюють в прес-формі гарячого формування, де на робочій поверхні пуансона в місцях майбутніх отворів запресовані формуючі знаки, при цьому діаметр формуючого знака відповідає діаметру отвору під заклепку фрикційної накладки, а висота його вибрана в межах 0,8¸1,0 глибини матриці і 1,0¸1,2 товщини фрикційної накладки з отворами.
Текст

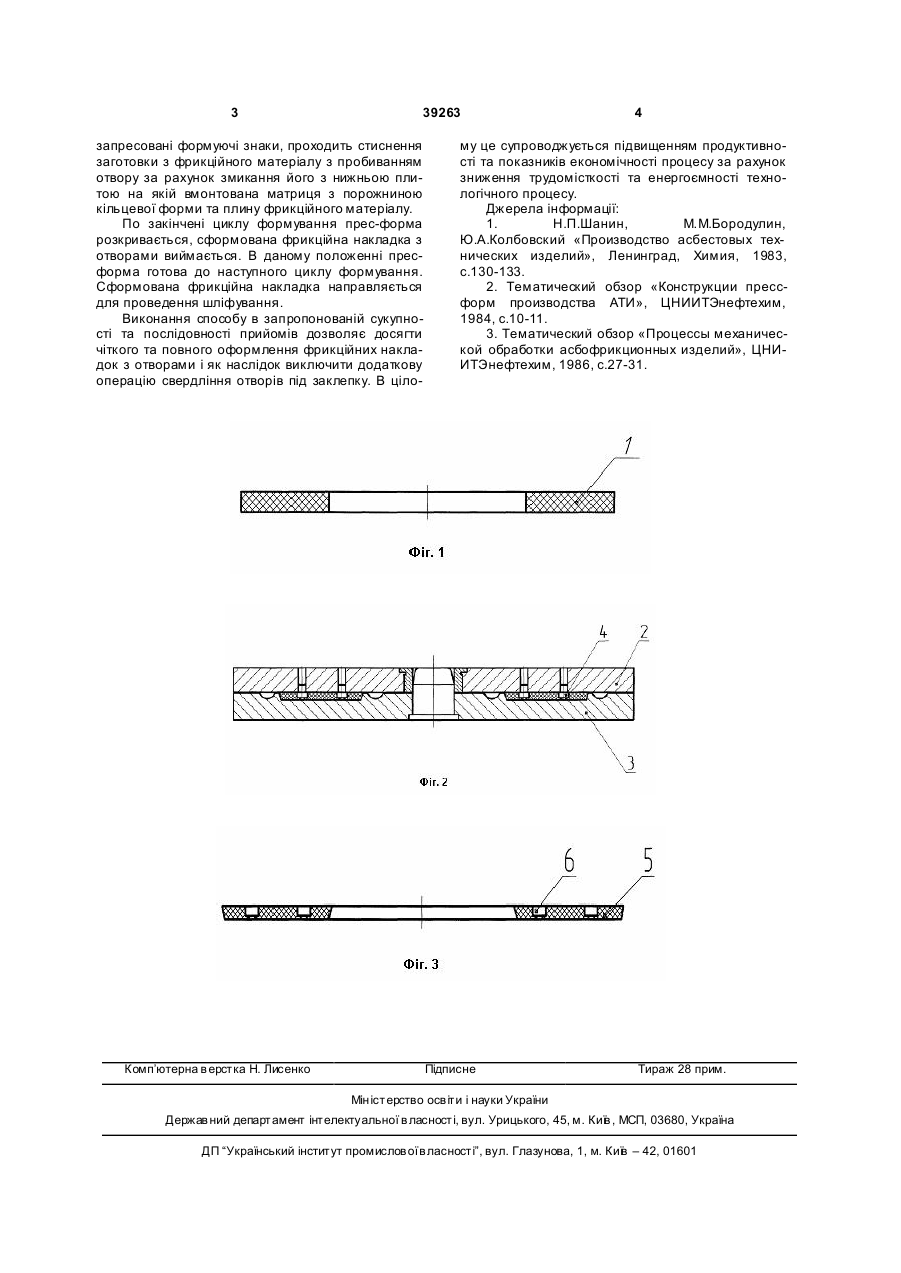

Спосіб одержання накладок із фрикційного матеріалу, що включає в себе процес виготовлення заготовки, формування її у прес-формі гарячого 3 39263 запресовані формуючі знаки, проходить стиснення заготовки з фрикційного матеріалу з пробиванням отвору за рахунок змикання його з нижньою плитою на якій вмонтована матриця з порожниною кільцевої форми та плину фрикційного матеріалу. По закінчені циклу формування прес-форма розкривається, сформована фрикційна накладка з отворами виймається. В даному положенні пресформа готова до наступного циклу формування. Сформована фрикційна накладка направляється для проведення шліфування. Виконання способу в запропонованій сукупності та послідовності прийомів дозволяє досягти чіткого та повного оформлення фрикційних накладок з отворами і як наслідок виключити додаткову операцію свердління отворів під заклепку. В ціло Комп’ютерна в ерстка Н. Лисенко 4 му це супроводжується підвищенням продуктивності та показників економічності процесу за рахунок зниження трудомісткості та енергоємності технологічного процесу. Джерела інформації: 1. Н.П.Шанин, М.М.Бородулин, Ю.А.Колбовский «Производство асбестовых технических изделий», Ленинград, Химия, 1983, с.130-133. 2. Тематический обзор «Конструкции прессформ производства АТИ», ЦНИИТЭнефтехим, 1984, с.10-11. 3. Тематический обзор «Процессы механической обработки асбофрикционных изделий», ЦНИИТЭнефтехим, 1986, с.27-31. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of manufacturing friction disks with openings
Автори англійськоюKuprii Yevhenii Ivanovych, Khvorov Volodymyr Serhiiovych
Назва патенту російськоюСпособ изготовления фрикционных накладок с отверстиями
Автори російськоюКуприй Евгений Иванович, Хворов Владимир Сергеевич
МПК / Мітки
МПК: F16D 69/00, B29C 43/00
Мітки: виготовлення, отворами, фрикційних, спосіб, накладок
