Змішувач реактора для етерифікації жирів рослинного чи тваринного походження для виробництва біодизельного пального

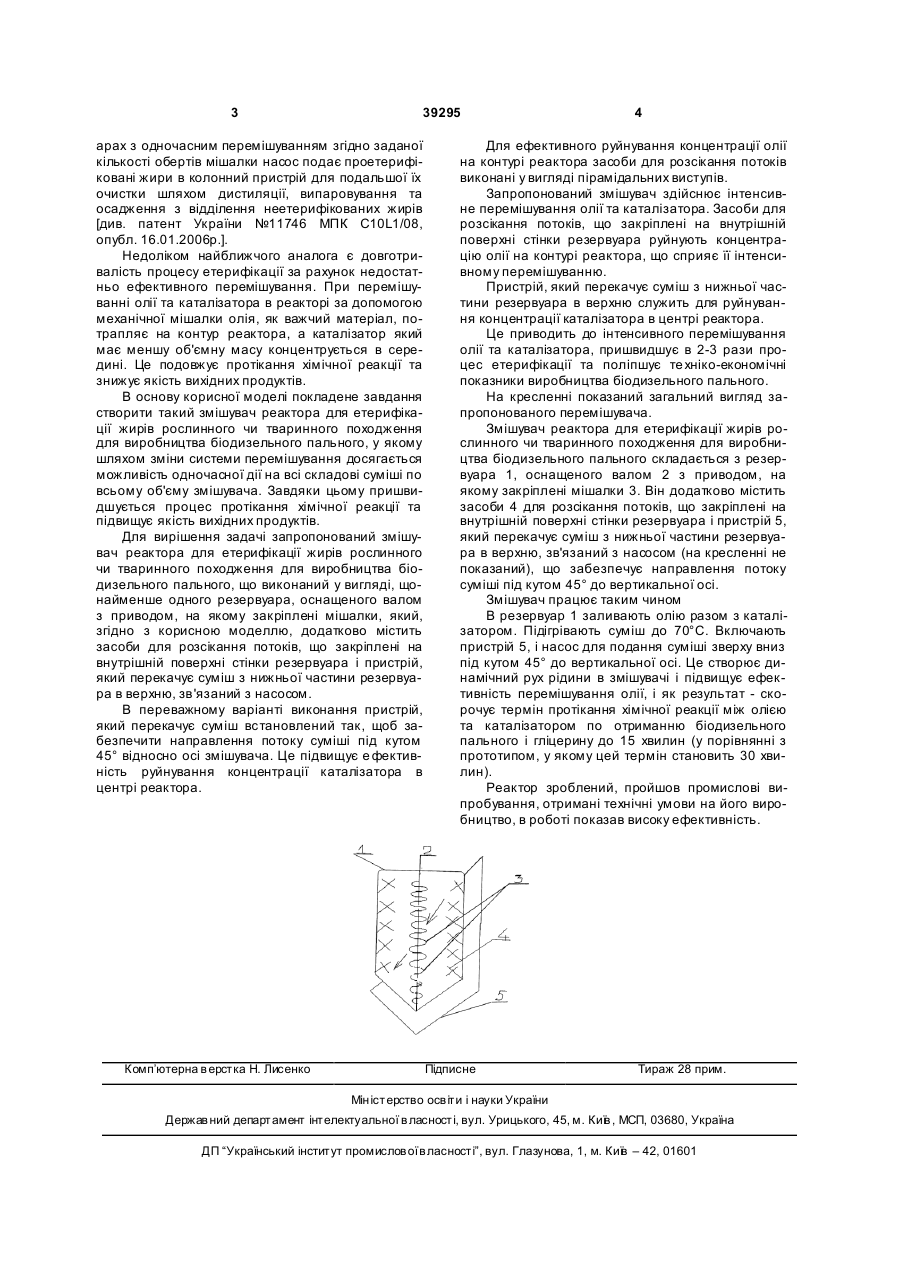

1. Змішувач реактора для етерифікації жирів рослинного чи тваринного походження для виробництва біодизельного пального, що виконаний у 3 39295 арах з одночасним перемішуванням згідно заданої кількості обертів мішалки насос подає проетерифіковані жири в колонний пристрій для подальшої їх очистки шляхом дистиляції, випаровування та осадження з відділення неетерифікованих жирів [див. патент України №11746 МПК C10L1/08, опубл. 16.01.2006р.]. Недоліком найближчого аналога є довготривалість процесу етерифікації за рахунок недостатньо ефективного перемішування. При перемішуванні олії та каталізатора в реакторі за допомогою механічної мішалки олія, як важчий матеріал, потрапляє на контур реактора, а каталізатор який має меншу об'ємну масу концентрується в середині. Це подовжує протікання хімічної реакції та знижує якість вихідних продуктів. В основу корисної моделі покладене завдання створити такий змішувач реактора для етерифікації жирів рослинного чи тваринного походження для виробництва біодизельного пального, у якому шляхом зміни системи перемішування досягається можливість одночасної дії на всі складові суміші по всьому об'єму змішувача. Завдяки цьому пришвидшується процес протікання хімічної реакції та підвищує якість вихідних продуктів. Для вирішення задачі запропонований змішувач реактора для етерифікації жирів рослинного чи тваринного походження для виробництва біодизельного пального, що виконаний у вигляді, щонайменше одного резервуара, оснащеного валом з приводом, на якому закріплені мішалки, який, згідно з корисною моделлю, додатково містить засоби для розсікання потоків, що закріплені на внутрішній поверхні стінки резервуара і пристрій, який перекачує суміш з нижньої частини резервуара в верхню, зв'язаний з насосом. В переважному варіанті виконання пристрій, який перекачує суміш встановлений так, щоб забезпечити направлення потоку суміші під кутом 45° відносно осі змішувача. Це підвищує е фективність руйнування концентрації каталізатора в центрі реактора. Комп’ютерна в ерстка Н. Лисенко 4 Для ефективного руйнування концентрації олії на контурі реактора засоби для розсікання потоків виконані у вигляді пірамідальних виступів. Запропонований змішувач здійснює інтенсивне перемішування олії та каталізатора. Засоби для розсікання потоків, що закріплені на внутрішній поверхні стінки резервуара руйнують концентрацію олії на контурі реактора, що сприяє її інтенсивному перемішуванню. Пристрій, який перекачує суміш з нижньої частини резервуара в верхню служить для руйнування концентрації каталізатора в центрі реактора. Це приводить до інтенсивного перемішування олії та каталізатора, пришвидшує в 2-3 рази процес етерифікації та поліпшує те хніко-економічні показники виробництва біодизельного пального. На кресленні показаний загальний вигляд запропонованого перемішувача. Змішувач реактора для етерифікації жирів рослинного чи тваринного походження для виробництва біодизельного пального складається з резервуара 1, оснащеного валом 2 з приводом, на якому закріплені мішалки 3. Він додатково містить засоби 4 для розсікання потоків, що закріплені на внутрішній поверхні стінки резервуара і пристрій 5, який перекачує суміш з нижньої частини резервуара в верхню, зв'язаний з насосом (на кресленні не показаний), що забезпечує направлення потоку суміші під кутом 45° до вертикальної осі. Змішувач працює таким чином В резервуар 1 заливають олію разом з каталізатором. Підігрівають суміш до 70°C. Включають пристрій 5, і насос для подання суміші зверху вниз під кутом 45° до вертикальної осі. Це створює динамічний рух рідини в змішувачі і підвищує ефективність перемішування олії, і як результат - скорочує термін протікання хімічної реакції між олією та каталізатором по отриманню біодизельного пального і гліцерину до 15 хвилин (у порівнянні з прототипом, у якому цей термін становить 30 хвилин). Реактор зроблений, пройшов промислові випробування, отримані технічні умови на його виробництво, в роботі показав високу ефективність. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
