Конденсаційний гігрометр
Номер патенту: 39596
Опубліковано: 10.03.2009
Автори: КРАВЧЕНКО ЮРІЙ СТЕПАНОВИЧ, Крилик Людмила Вікторівна, Савицький Антон Юрійович
Формула / Реферат
Конденсаційний гігрометр, який складається з вимірювальної камери з конденсаційним дзеркалом, охолоджувача, зв'язаного з конденсаційним дзеркалом через холодовід, схеми фіксації точки роси, яка складається з джерела випромінювання, фотоприймача і термочутливого елемента, причому вимірювальна камера є холодоводом і виконана у вигляді циліндра, внутрішня поверхня якого є конденсаційним дзеркалом, який відрізняється тим, що вимірювальна камера має L-подібну форму, внутрішня поверхня якої розташована протилежно до джерела освітлення, виконана у вигляді дзеркал Френеля, пряма перетину яких перпендикулярна осі камери, а фотоприймач розташований з урахуванням умови максимуму інтерференції хвиль випромінювання.
Текст

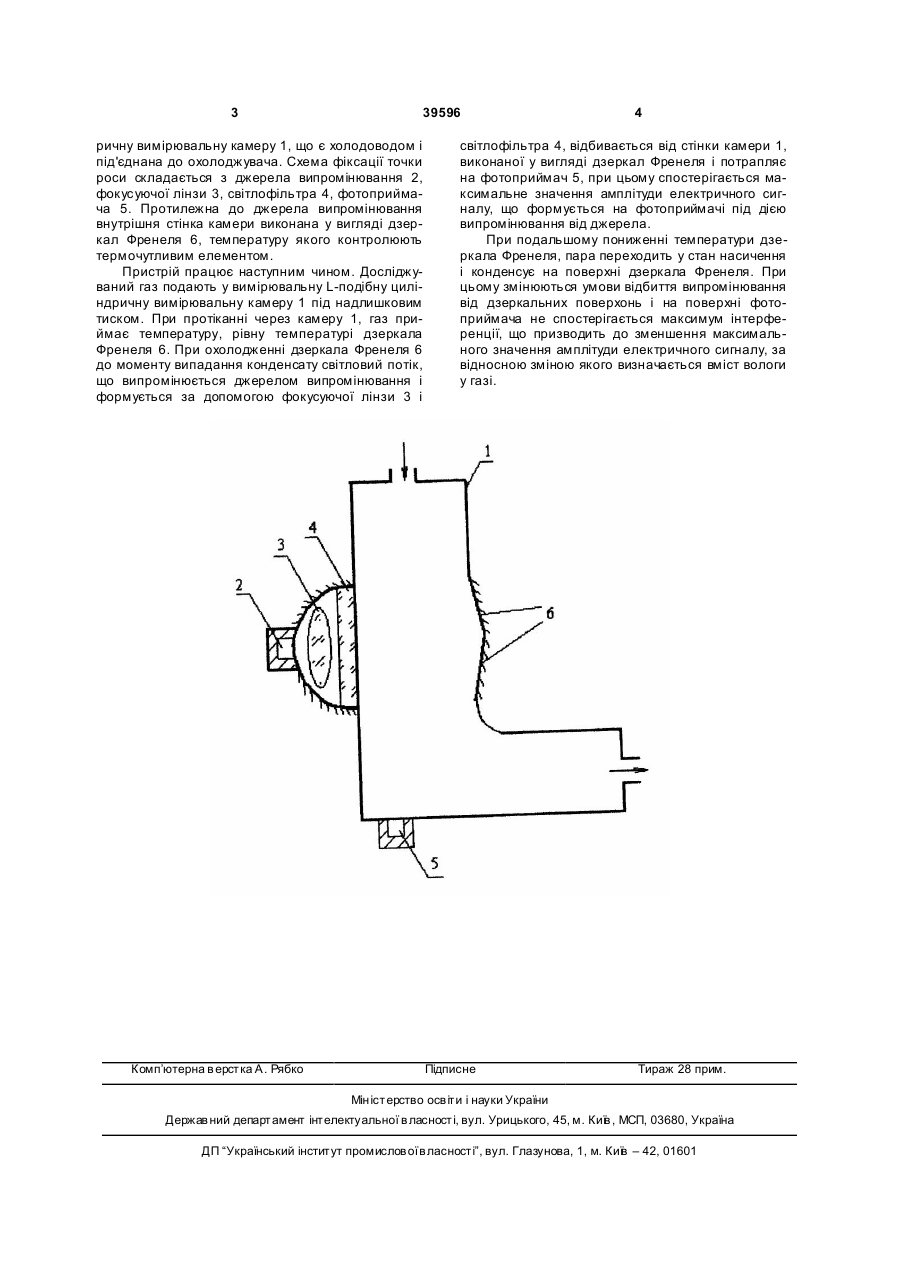

Конденсаційний гігрометр, який складається з вимірювальної камери з конденсаційним дзеркалом, охолоджувача, зв'язаного з конденсаційним дзеркалом через холодовід, схеми фіксації точки 3 39596 ричну вимірювальну камеру 1, що є холодоводом і під'єднана до охолоджувача. Схема фіксації точки роси складається з джерела випромінювання 2, фокусуючої лінзи 3, світлофільтра 4, фотоприймача 5. Протилежна до джерела випромінювання внутрішня стінка камери виконана у вигляді дзеркал Френеля 6, температуру якого контролюють термочутливим елементом. Пристрій працює наступним чином. Досліджуваний газ подають у вимірювальну L-подібну циліндричну вимірювальну камеру 1 під надлишковим тиском. При протіканні через камеру 1, газ приймає температуру, рівну температурі дзеркала Френеля 6. При охолодженні дзеркала Френеля 6 до моменту випадання конденсату світловий потік, що випромінюється джерелом випромінювання і формується за допомогою фокусуючої лінзи 3 і Комп’ютерна в ерстка А. Рябко 4 світлофільтра 4, відбивається від стінки камери 1, виконаної у вигляді дзеркал Френеля і потрапляє на фотоприймач 5, при цьому спостерігається максимальне значення амплітуди електричного сигналу, що формується на фотоприймачі під дією випромінювання від джерела. При подальшому пониженні температури дзеркала Френеля, пара переходить у стан насичення і конденсує на поверхні дзеркала Френеля. При цьому змінюються умови відбиття випромінювання від дзеркальних поверхонь і на поверхні фотоприймача не спостерігається максимум інтерференції, що призводить до зменшення максимального значення амплітуди електричного сигналу, за відносною зміною якого визначається вміст вологи у газі. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCondensation hygrometer
Автори англійськоюKravchenko Yurii Stepanovych, Krylyk Liudmyla Viktorivna, Savytskyi Anton Yuriiovych
Назва патенту російськоюКонденсационный гигрометр
Автори російськоюКравченко Юрий Степанович, Крилик Людмила Викторовна, Савицкий Антон Юрьевич
МПК / Мітки
МПК: G01N 21/53
Мітки: конденсаційний, гігрометр
Код посилання
