Тензодинамометрична оправка

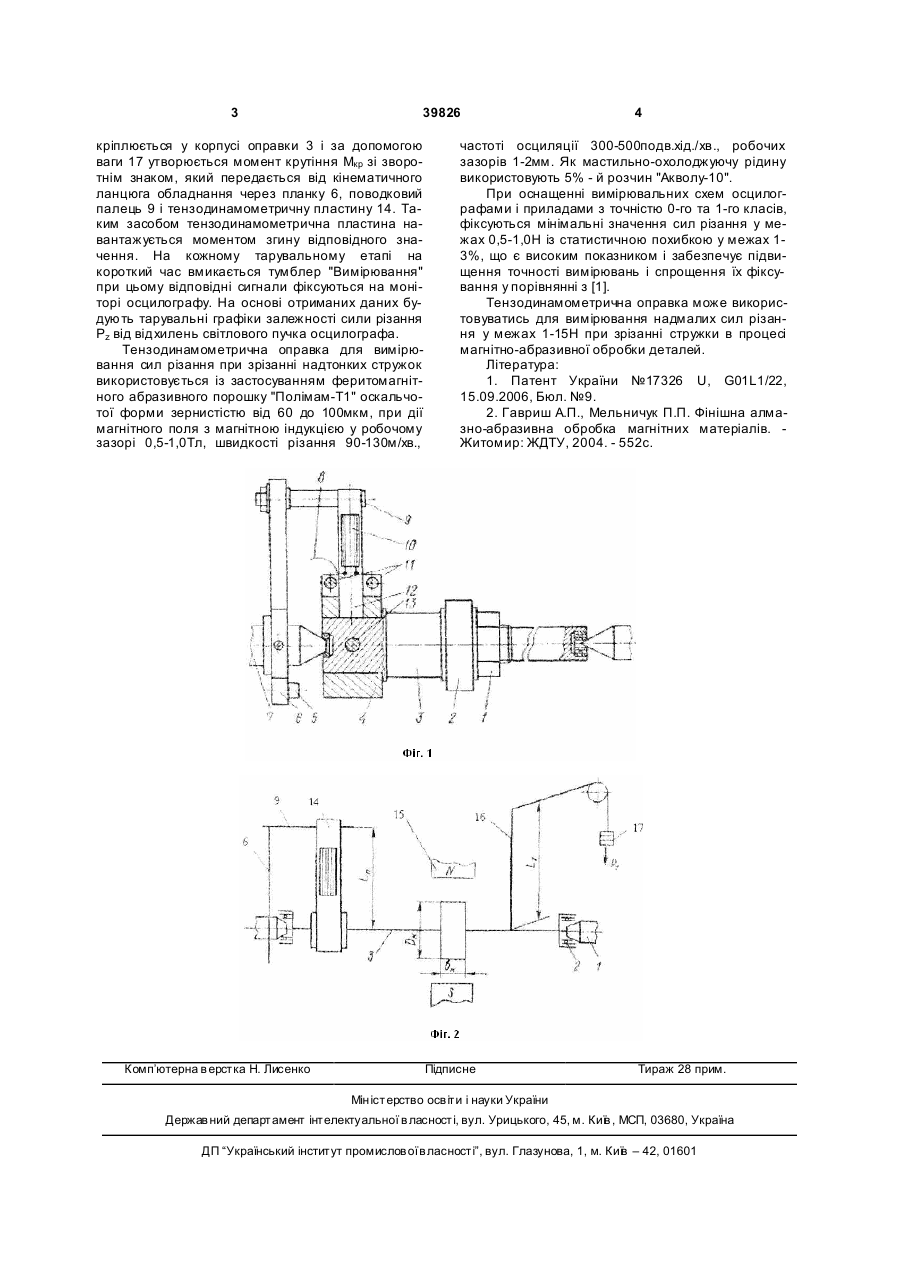

Тензодинамометрична оправка, що містить напрямні і тензометричний елемент, яка відрізняється тим, що напрямні виконані у вигляді напівжорсткої балки, закріпленої в гнізді оправки, де розташований тензометричний елемент у вигляді тензорезисторів, які через струмознімачі мають вихід для підключення вимірювальної апаратури. (19) (21) u200812678 (22) 29.10.2008 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) ГАВРИШ АН АТОЛІЙ П АВЛОВИЧ, U A, РОЇК ТЕТЯНА АН АТОЛІЇВНА, UA, МЕЛЬНИК ОЛЕНА ОЛЕКСІЇВНА, UA, ВІЦЮК ЮЛІЯ ЮРІЇВНА, UA, ГАВРИШ ОЛЕГ АН АТОЛІЙОВИЧ, U A 3 39826 кріплюється у корпусі оправки 3 і за допомогою ваги 17 утворюється момент крутіння Мкр зі зворотнім знаком, який передається від кінематичного ланцюга обладнання через планку 6, поводковий палець 9 і тензодинамометричну пластину 14. Таким засобом тензодинамометрична пластина навантажується моментом згину відповідного значення. На кожному тарувальному етапі на короткий час вмикається тумблер "Вимірювання" при цьому відповідні сигнали фіксуються на моніторі осцилографу. На основі отриманих даних будують тарувальні графіки залежності сили різання Pz від відхилень світлового пучка осцилографа. Тензодинамометрична оправка для вимірювання сил різання при зрізанні надтонких стружок використовується із застосуванням феритомагнітного абразивного порошку "Полімам-Т1" оскальчотої форми зернистістю від 60 до 100мкм, при дії магнітного поля з магнітною індукцією у робочому зазорі 0,5-1,0Тл, швидкості різання 90-130м/хв., Комп’ютерна в ерстка Н. Лисенко 4 частоті осциляції 300-500подв.хід./хв., робочих зазорів 1-2мм. Як мастильно-охолоджуючу рідину використовують 5% - й розчин "Акволу-10". При оснащенні вимірювальних схем осцилографами і приладами з точністю 0-го та 1-го класів, фіксуються мінімальні значення сил різання у межах 0,5-1,0Н із статистичною похибкою у межах 13%, що є високим показником і забезпечує підвищення точності вимірювань і спрощення їх фіксування у порівнянні з [1]. Тензодинамометрична оправка може використовуватись для вимірювання надмалих сил різання у межах 1-15Н при зрізанні стружки в процесі магнітно-абразивної обробки деталей. Література: 1. Патент України №17326 U, G01L1/22, 15.09.2006, Бюл. №9. 2. Гавриш А.П., Мельничук П.П. Фінішна алмазно-абразивна обробка магнітних матеріалів. Житомир: ЖДТУ, 2004. - 552с. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
