Автотрансформатор, що регулюється
Номер патенту: 2177
Опубліковано: 26.12.1994
Формула / Реферат
Регулируемый автотрансформатор, содержащий магнитопровод в виде набора колец и обмотку с ответвлениями, отличающийся тем, что, с целью уменьшения дискретности регулирования коэффициента трансформации, магнитопровод расщеплен, причем его кольца изолированы друг от друга зазорами, через которые проходят ответвления обмотки.
Текст

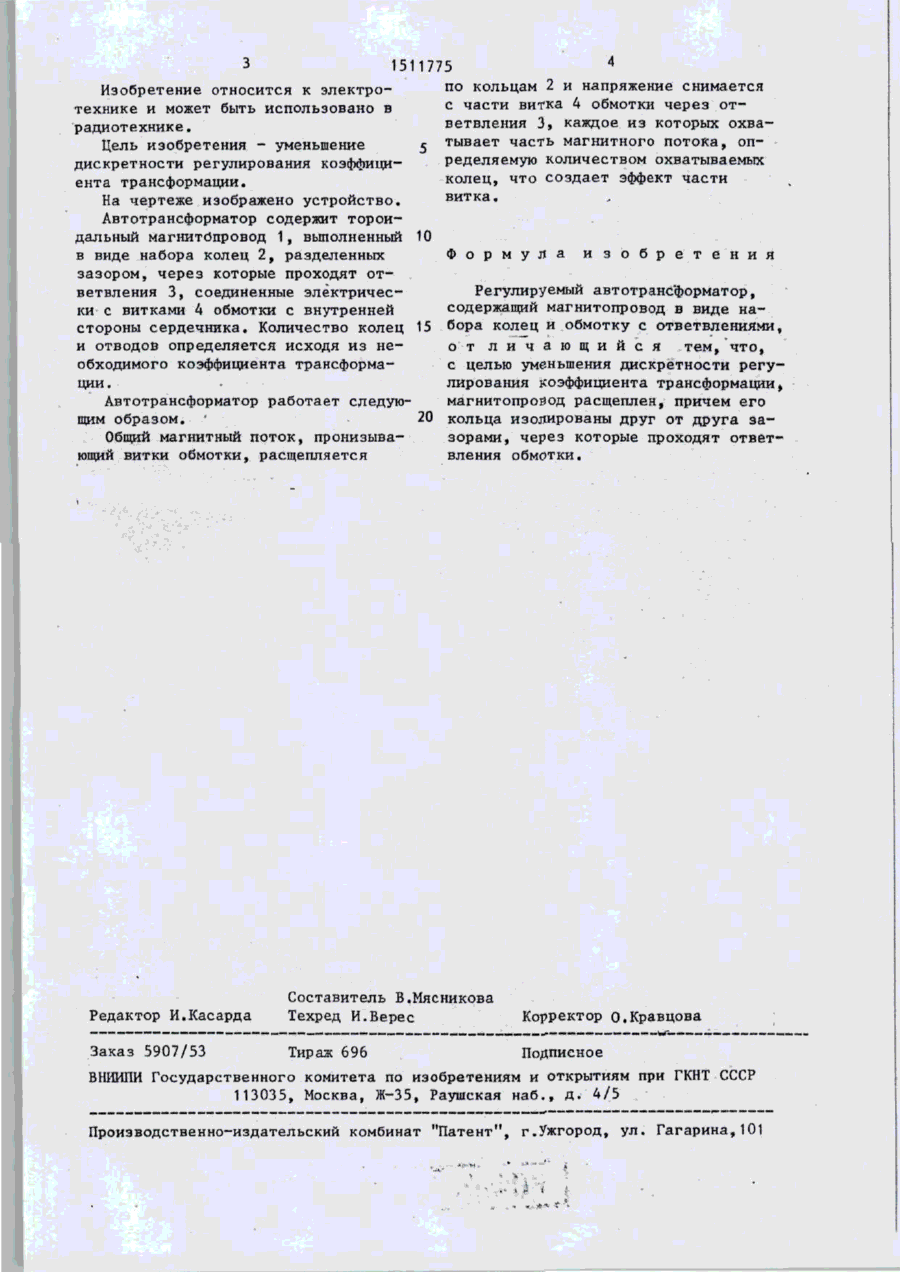

Изобретение относится к электротехнике и может быть использовано в •радиотехнике. Целью изобретения является уменьшение дискретности ре гулирования коэффициента трансформации. Автотрансформатор содержит тороидальный ферритовый магнитопровод 1, выполненный из набора колец 2, разделенных зазорами, через которые проходят ответвления 3, соединенные электрически с витками 4 с внутренней стороны сердечника, благодаря чему напряжение снимается с части витка 4 через ответвления 3, каждое из которых охватывает часть магнитного потока, определяемую количеством охватываемых колец. В результате этого умен-ьшается дискретность регулирования. 1 ил. §. к -4 СП РПФ-К 4 151 1775 по кольцам 2 и напряжение снимается Изобретение относится к электрос части витка 4 обмотки через оттехнике и может быть использовано в ветвления 3, каждое из которых охварадиотехнике. г тывает часть магнитного потока, опЦель изобретения - уменьшение ределяемую количеством охватываемых дискретности регулирования коэффициколец, что создает эффект части ента трансформации. витка. На чертеже изображено устройство. З Автотрансформатор содержит тороидальный магнитбпровод 1, выполненный 10 Ф о р м у л а и з о б р е т е н и я в виде набора колец 2, разделенных зазором, через которые проходят ответвления 3, соединенные электричесРегулируемый автотрансформатор, ки с витками 4 обмотки с внутренней содержащий магнитопровод в виде настороны сердечника. Количество колец 15 бора колец и обмотку с ответвлениями, и отводов определяется исходя из неот л и ч а ю щ и й с я тем, что, обходимого коэффициента трансформас целью уменьшения дискретности регуции. лирования коэффициента трансформации, магнитопровод расщеплен, причем его Автотрансформатор работает следую20 кольца изолированы друг от друга защим образом. зорами, через которые проходят ответОбщий магнитный поток, пронизывавления обмотки. ющий витки обмотки, расщепляется Редактор И.Касарда Составитель В.Мясникова Техред И.Верес Корректор о.Кравцова Заказ 5907/53 Тираж 696 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 З 'І
ДивитисяДодаткова інформація
Назва патенту англійськоюAdjustable-ratio autotransformer
Автори англійськоюMalyk Serhii Fedorovych, Uzhentsev Heorhii Vasyliovych
Назва патенту російськоюРегулируемый автотрансформатор
Автори російськоюМалик Сергей Федорович, Уженцев Георгий Васильевич
МПК / Мітки
МПК: H01F 21/12
Мітки: регулюється, автотрансформатор
Код посилання
