Пристрій для моделювання проникного поранення рогівки

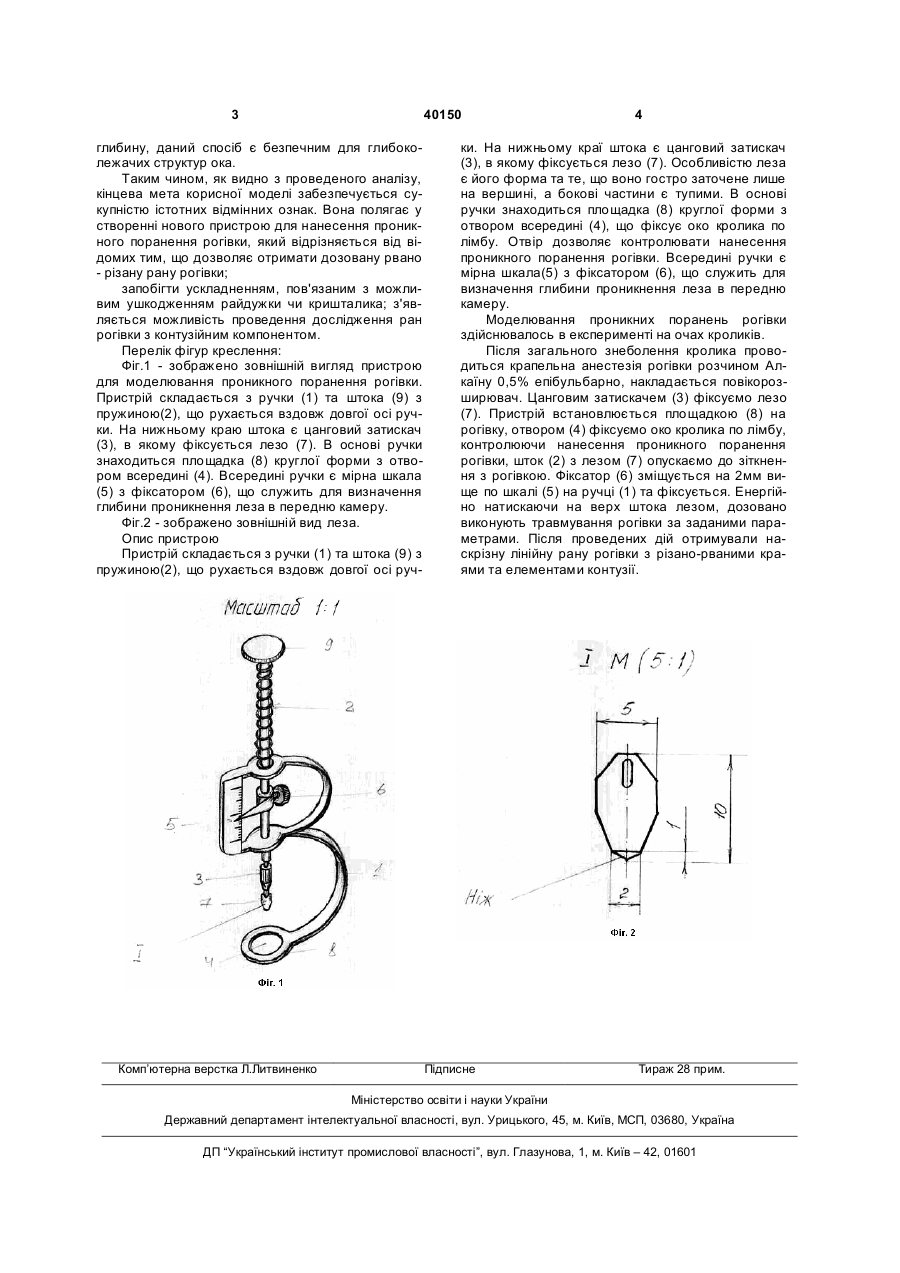

Пристрій для моделювання проникного поранення рогівки, що складається з ручки (1), в основі 3 40150 глибину, даний спосіб є безпечним для глибоколежачих структур ока. Таким чином, як видно з проведеного аналізу, кінцева мета корисної моделі забезпечується сукупністю істотних відмінних ознак. Вона полягає у створенні нового пристрою для нанесення проникного поранення рогівки, який відрізняється від відомих тим, що дозволяє отримати дозовану рвано - різану рану рогівки; запобігти ускладненням, пов'язаним з можливим ушкодженням райдужки чи кришталика; з'являється можливість проведення дослідження ран рогівки з контузійним компонентом. Перелік фігур креслення: Фіг.1 - зображено зовнішній вигляд пристрою для моделювання проникного поранення рогівки. Пристрій складається з ручки (1) та штока (9) з пружиною(2), що рухається вздовж довгої осі ручки. На нижньому краю штока є цанговий затискач (3), в якому фіксується лезо (7). В основі ручки знаходиться площадка (8) круглої форми з отвором всередині (4). Всередині ручки є мірна шкала (5) з фіксатором (6), що служить для визначення глибини проникнення леза в передню камеру. Фіг.2 - зображено зовнішній вид леза. Опис пристрою Пристрій складається з ручки (1) та штока (9) з пружиною(2), що рухається вздовж довгої осі руч Комп’ютерна верстка Л.Литвиненко 4 ки. На нижньому краї штока є цанговий затискач (3), в якому фіксується лезо (7). Особливістю леза є його форма та те, що воно гостро заточене лише на вершині, а бокові частини є тупими. В основі ручки знаходиться площадка (8) круглої форми з отвором всередині (4), що фіксує око кролика по лімбу. Отвір дозволяє контролювати нанесення проникного поранення рогівки. Всередині ручки є мірна шкала(5) з фіксатором (6), що служить для визначення глибини проникнення леза в передню камеру. Моделювання проникних поранень рогівки здійснювалось в експерименті на очах кроликів. Після загального знеболення кролика проводиться крапельна анестезія рогівки розчином Алкаїну 0,5% епібульбарно, накладається повікорозширювач. Цанговим затискачем (3) фіксуємо лезо (7). Пристрій встановлюється площадкою (8) на рогівку, отвором (4) фіксуємо око кролика по лімбу, контролюючи нанесення проникного поранення рогівки, шток (2) з лезом (7) опускаємо до зіткнення з рогівкою. Фіксатор (6) зміщується на 2мм вище по шкалі (5) на ручці (1) та фіксується. Енергійно натискаючи на верх штока лезом, дозовано виконують травмування рогівки за заданими параметрами. Після проведених дій отримували наскрізну лінійну рану рогівки з різано-рваними краями та елементами контузії. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
