Спосіб відцентрового лиття двошарових прокатних валків

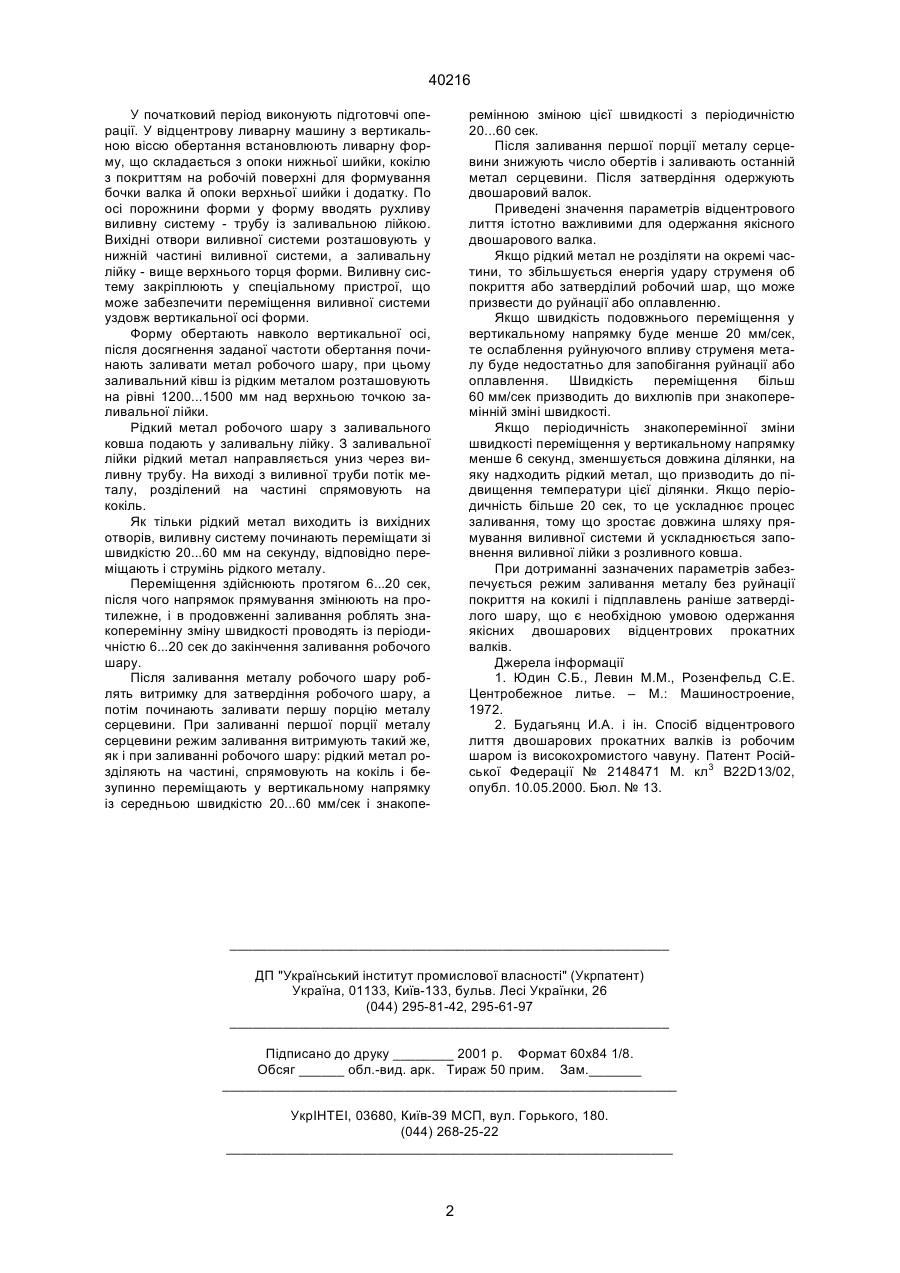

Спосіб відцентрового лиття двошарових прокатних валків, що включає обертання ливарної 40216 У початковий період виконують підготовчі операції. У відцентрову ливарну машину з вертикальною віссю обертання встановлюють ливарну форму, що складається з опоки нижньої шийки, кокілю з покриттям на робочій поверхні для формування бочки валка й опоки верхньої шийки і додатку. По осі порожнини форми у форму вводять рухливу виливну систему - трубу із заливальною лійкою. Вихідні отвори виливної системи розташовують у нижній частині виливної системи, а заливальну лійку - вище верхнього торця форми. Виливну систему закріплюють у спеціальному пристрої, що може забезпечити переміщення виливної системи уздовж вертикальної осі форми. Форму обертають навколо вертикальної осі, після досягнення заданої частоти обертання починають заливати метал робочого шару, при цьому заливальний ківш із рідким металом розташовують на рівні 1200...1500 мм над верхньою точкою заливальної лійки. Рідкий метал робочого шару з заливального ковша подають у заливальну лійку. З заливальної лійки рідкий метал направляється униз через виливну трубу. На виході з виливної труби потік металу, розділений на частині спрямовують на кокіль. Як тільки рідкий метал виходить із вихідних отворів, виливну систему починають переміщати зі швидкістю 20...60 мм на секунду, відповідно переміщають і струмінь рідкого металу. Переміщення здійснюють протягом 6...20 сек, після чого напрямок прямування змінюють на протилежне, і в продовженні заливання роблять знакоперемінну зміну швидкості проводять із періодичністю 6...20 сек до закінчення заливання робочого шару. Після заливання металу робочого шару роблять витримку для затвердіння робочого шару, а потім починають заливати першу порцію металу серцевини. При заливанні першої порції металу серцевини режим заливання витримують такий же, як і при заливанні робочого шару: рідкий метал розділяють на частині, спрямовують на кокіль і безупинно переміщають у вертикальному напрямку із середньою швидкістю 20...60 мм/сек і знакопе ремінною зміною цієї швидкості з періодичністю 20...60 сек. Після заливання першої порції металу серцевини знижують число обертів і заливають останній метал серцевини. Після затвердіння одержують двошаровий валок. Приведені значення параметрів відцентрового лиття істотно важливими для одержання якісного двошарового валка. Якщо рідкий метал не розділяти на окремі частини, то збільшується енергія удару струменя об покриття або затверділий робочий шар, що може призвести до руйнації або оплавленню. Якщо швидкість подовжнього переміщення у вертикальному напрямку буде менше 20 мм/сек, те ослаблення руйнуючого впливу струменя металу буде недостатньо для запобігання руйнації або оплавлення. Швидкість переміщення більш 60 мм/сек призводить до вихлюпів при знакоперемінній зміні швидкості. Якщо періодичність знакоперемінної зміни швидкості переміщення у вертикальному напрямку менше 6 секунд, зменшується довжина ділянки, на яку надходить рідкий метал, що призводить до підвищення температури цієї ділянки. Якщо періодичність більше 20 сек, то це ускладнює процес заливання, тому що зростає довжина шляху прямування виливної системи й ускладнюється заповнення виливної лійки з розливного ковша. При дотриманні зазначених параметрів забезпечується режим заливання металу без руйнації покриття на кокилі і підплавлень раніше затверділого шару, що є необхідною умовою одержання якісних двошарових відцентрових прокатних валків. Джерела інформації 1. Юдин С.Б., Левин М.М., Розенфельд С.Е. Центробежное литье. – М.: Машиностроение, 1972. 2. Будагьянц И.А. і ін. Спосіб відцентрового лиття двошарових прокатних валків із робочим шаром із високохромистого чавуну. Патент Російської Федерації № 2148471 М. кл3 B22D13/02, опубл. 10.05.2000. Бюл. № 13. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
