Номер патенту: 40668
Опубліковано: 27.04.2009
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Хомяк Олег Миколайович
Формула / Реферат
Муфта, що містить ведучу та ведену півмуфти, ведуча півмуфта розташована всередині веденої півмуфти і має маточину з опорами, колодки та пружини розтягу, один кінець кожної з яких з'єднаний з колодкою, а другий з опорою, яка відрізняється тим, що додатково обладнана засобом регулювання положення опор, виконаним у вигляді гвинтової пари, що містить гайку з конусною робочою поверхнею для взаємодії з опорами, при цьому опори встановлені з можливістю зворотно-поступального руху.
Текст

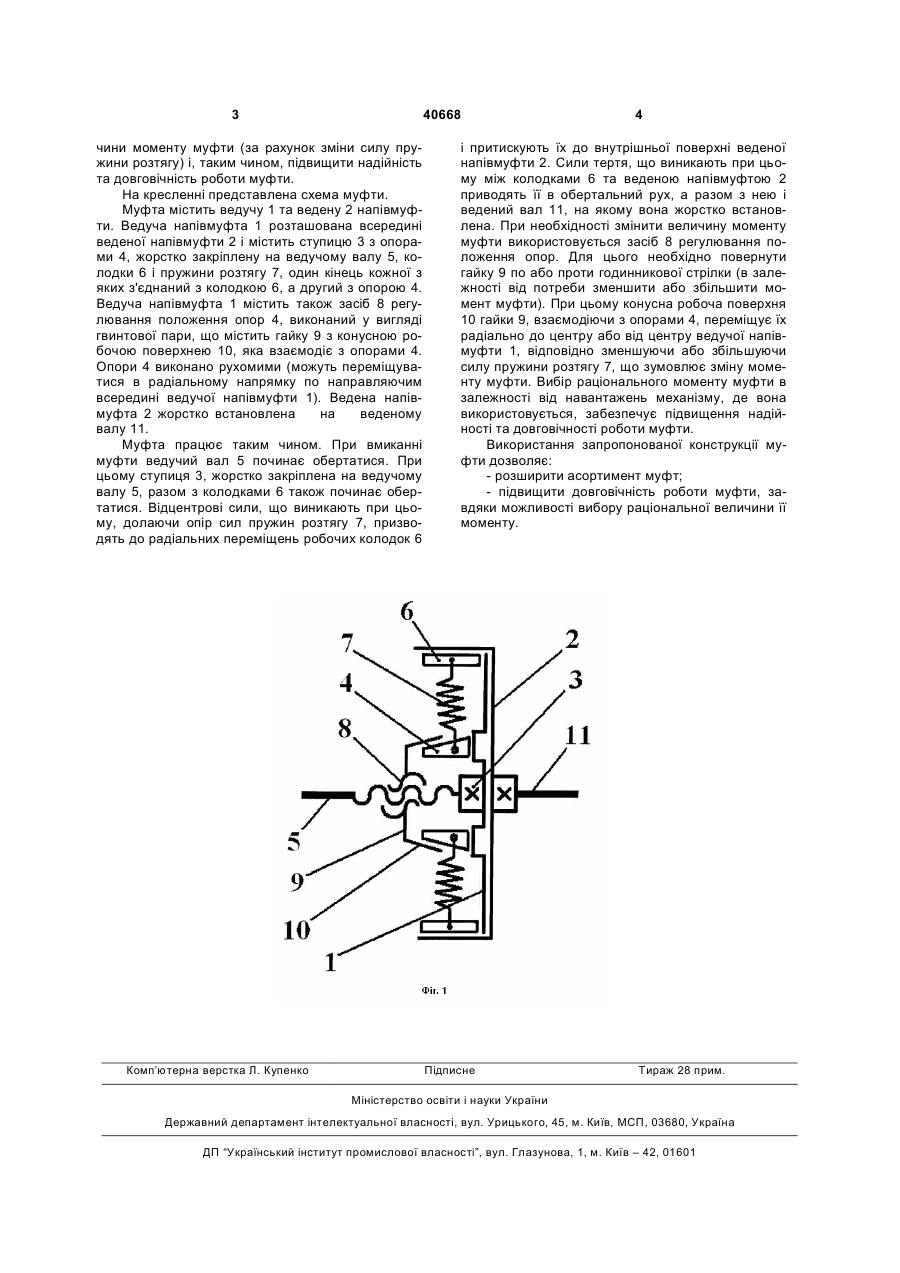

Муфта, що містить ведучу та ведену півмуфти, ведуча півмуфта розташована всередині веде 3 40668 чини моменту муфти (за рахунок зміни силу пружини розтягу) і, таким чином, підвищити надійність та довговічність роботи муфти. На кресленні представлена схема муфти. Муфта містить ведучу 1 та ведену 2 напівмуфти. Ведуча напівмуфта 1 розташована всередині веденої напівмуфти 2 і містить ступицю 3 з опорами 4, жорстко закріплену на ведучому валу 5, колодки 6 і пружини розтягу 7, один кінець кожної з яких з'єднаний з колодкою 6, а другий з опорою 4. Ведуча напівмуфта 1 містить також засіб 8 регулювання положення опор 4, виконаний у вигляді гвинтової пари, що містить гайку 9 з конусною робочою поверхнею 10, яка взаємодіє з опорами 4. Опори 4 виконано рухомими (можуть переміщуватися в радіальному напрямку по направляючим всередині ведучої напівмуфти 1). Ведена напівмуфта 2 жорстко встановлена на веденому валу 11. Муфта працює таким чином. При вмиканні муфти ведучий вал 5 починає обертатися. При цьому ступиця 3, жорстко закріплена на ведучому валу 5, разом з колодками 6 також починає обертатися. Відцентрові сили, що виникають при цьому, долаючи опір сил пружин розтягу 7, призводять до радіальних переміщень робочих колодок 6 Комп’ютерна верстка Л. Купенко 4 і притискують їх до внутрішньої поверхні веденої напівмуфти 2. Сили тертя, що виникають при цьому між колодками 6 та веденою напівмуфтою 2 приводять її в обертальний рух, а разом з нею і ведений вал 11, на якому вона жорстко встановлена. При необхідності змінити величину моменту муфти використовується засіб 8 регулювання положення опор. Для цього необхідно повернути гайку 9 по або проти годинникової стрілки (в залежності від потреби зменшити або збільшити момент муфти). При цьому конусна робоча поверхня 10 гайки 9, взаємодіючи з опорами 4, переміщує їх радіально до центру або від центру ведучої напівмуфти 1, відповідно зменшуючи або збільшуючи силу пружини розтягу 7, що зумовлює зміну моменту муфти. Вибір раціонального моменту муфти в залежності від навантажень механізму, де вона використовується, забезпечує підвищення надійності та довговічності роботи муфти. Використання запропонованої конструкції муфти дозволяє: - розширити асортимент муфт; - підвищити довговічність роботи муфти, завдяки можливості вибору раціональної величини її моменту. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClutch
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюМуфта
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16B 21/00
Мітки: муфта
