Завантажити PDF файл.

Формула / Реферат

1. Голка в'язальної машини, що містить стержень, верхня частина якого має крючок і язичок, а нижня частина - п'ятку, в зоні якої стержень має потоншення, яка відрізняється тим, що потоншення виконане симетрично відносно осі стержня.

2. Голка за п. 1, яка відрізняється тим, що стержень в зоні потоншення має розміри, які визначаються такими співвідношеннями:

де l - довжина потоншення;

l2 - ширина п'ятки;

l1, l3 - довжина ділянок потоншення;

 - товщина потоншення;

 - товщина стержня голки;

  - глибина потоншення.

Текст

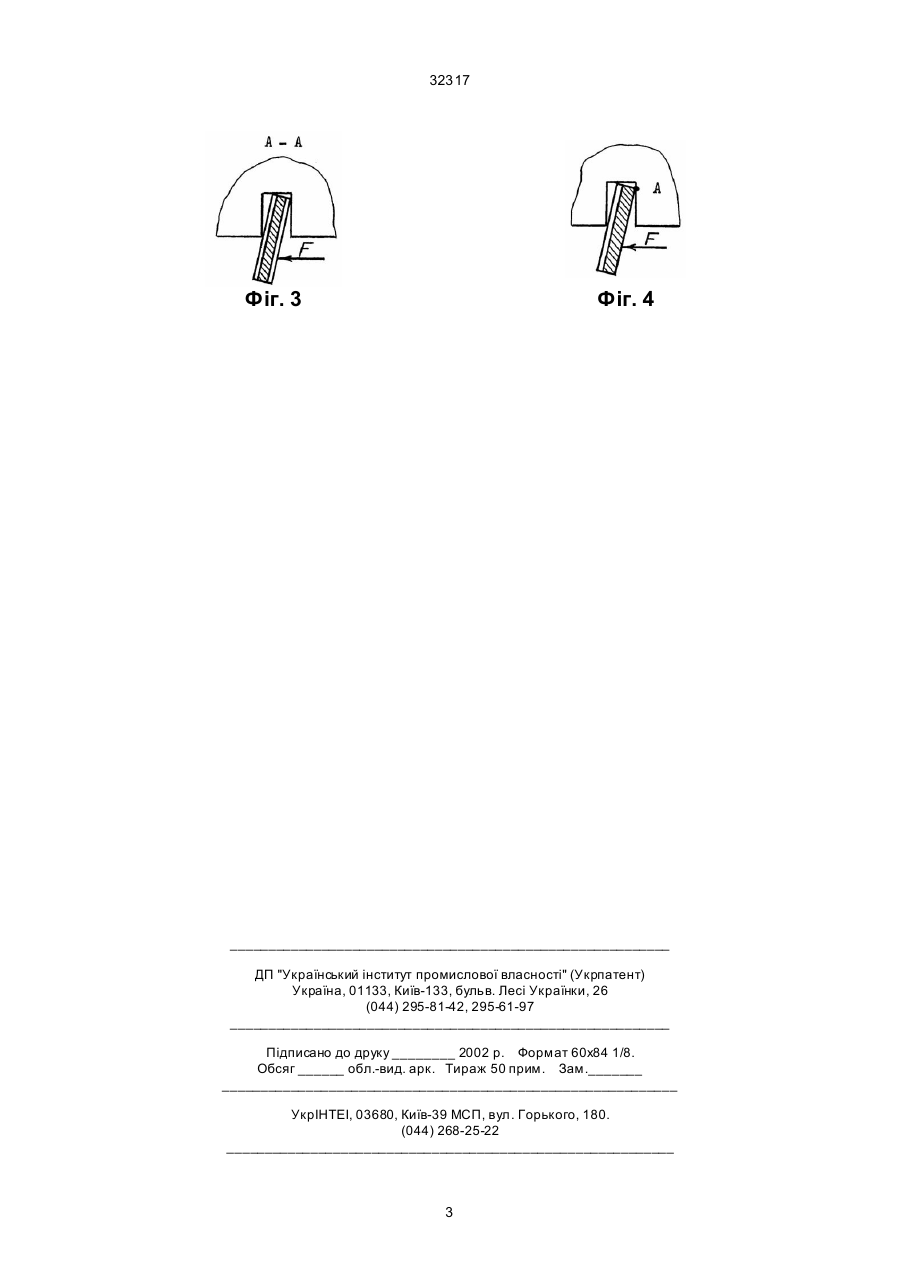

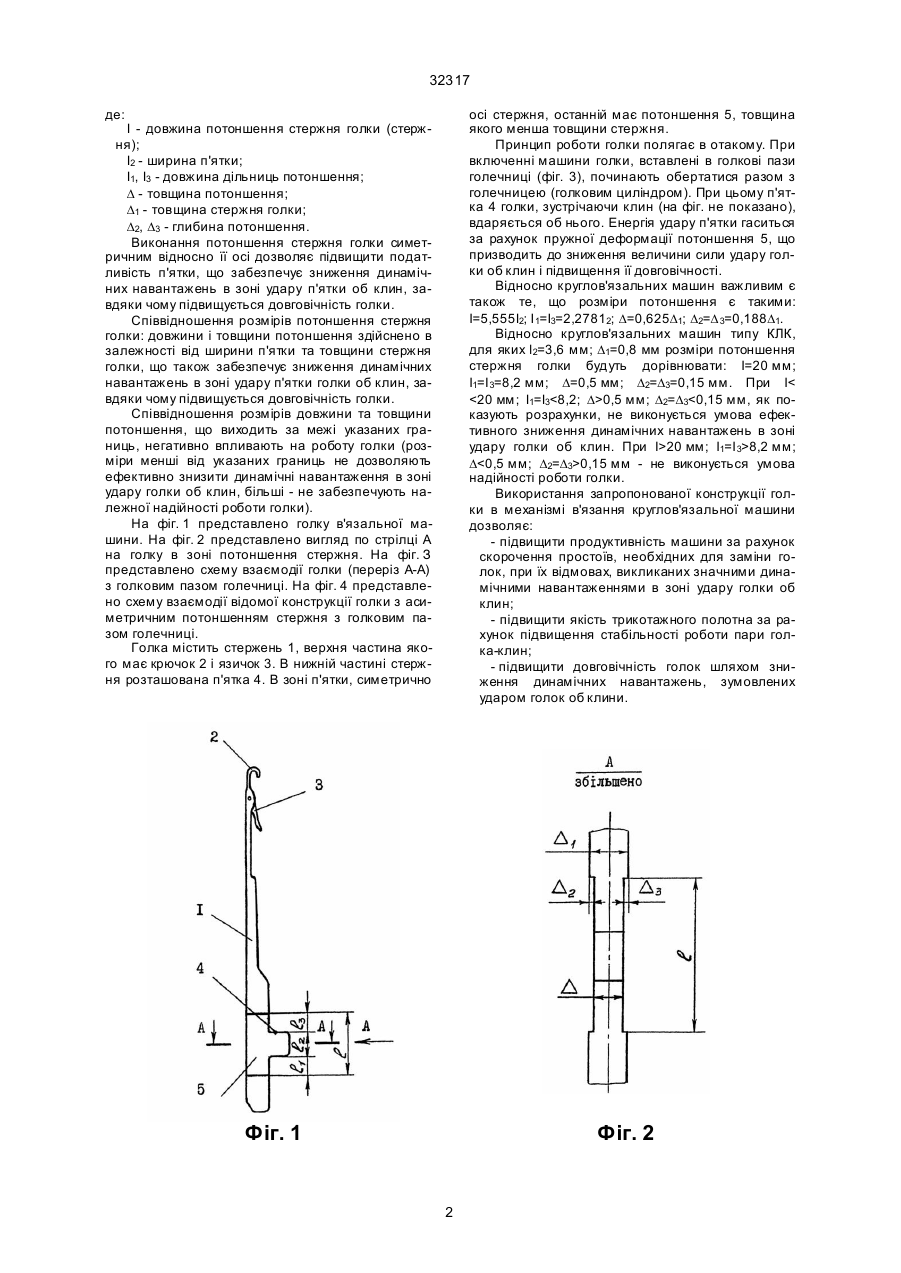

1. Голка в'язальної машини, що містить стержень, верхня частина якого має крючок і язичок, а в нижній частині розташована п'ятка, в зоні якої стержень має потоншення, яка відрізняється тим, що потоншення виконано симетрично відносно осі стержня. 2. Голка по п. 1, яка відрізняється тим, що стержень в зоні потоншення має розміри, які визначаються такими співвідношеннями: Винахід відноситься до області трикотажного машинобудування, а саме, до круглов'язальних машин. Відома голка в'язальної машини, що містить стержень, крючок, язичок і п'ятку (Крассий Г.Г. Справочник трикотажника. - К.: Техніка, 1975. С. 110). При взаємодії п'ятки голки з клином в'язальної машини внаслідок удару виникають значні динамічні навантаження, що знижують надійність і довговічність роботи голок і машини в цілому (Хомяк О.Н., Пипа Б.Ф. Повышение эффективности работ вязальных машин. - М.: Легпромбытиздат, 1990. - 208 с.). Відома також голка в'язальної машини, що містить стержень, верхня частина якого має крючок і язичок, а в нижній частині розташована п'ятка, в зоні якої стержень має потоншення (Волощенко В.П., Пипа Б.Ф., Шипуков С.Т. Эксплуатационная надежность машин трикотажного производства. - К.: Те хніка, 1977. - Рис. 22). Наявність потоншення стержня в зоні п'ятки призводить до збільшення податливості п'ятки, що сприяє зниженню динамічних навантажень в механізмі в'язання в'язальної машини і підвищенню ефективності її роботи (Хомяк О.Н., Пипа Б.Ф. Повышение эффективности работы вязальных машин. - М.: Легпромбытиздат, 1990. – 208 с.). Але виконання потоншення стержня голки асиметричним відносно її осі не дає змоги повніс тю реалізувати можливості підвищення податливості п'ятки. Глибина потоншення виконується з протилежної, відносно зони взаємодії п'ятки з клином, сторони стержня. Це призводить до того, що під час удару голки об клин грань потоншення упирається в стінку голкового паза голечниці (т. А, фіг. 4), що перешкоджає деформації згину та скручуванню потоншення стержня і зменшенню динамічних навантажень, які виникають в результаті взаємодії голки з клином. Таким чином, в основу винаходу покладена задача створити таку голку в'язальної машини, в якій шляхом зміни форми виконання голки забезпечилась би можливість знизити динамічні навантаження в зоні удару голки об клин, завдяки чому підвищилася б її довговічність. Поставлена задача досягається тим, що в голці в'язальної машини, що містить стержень, верхня частина якого має крючок і язичок, а в нижній частині розташована п'ятка, в зоні якої стержень має потоншення, згідно з винаходом, потоншення виконане симетрично відносно осі стержня. При цьому стержень в зоні потоншення має розміри, які визначаються такими співвідношеннями: l - l2 I=(3...6)l 2; I 1=I3= ; 2 Δ -Δ D=(0,6…0,8)D1; D2=D3= 1 , 2 l - l2 ; 2 Δ -Δ D=(0,6…0,8)D1; D2=D3= 1 , 2 l=(3...6)l 2; l1=l3= де: (19) UA (11) 32317 (13) A I - довжина потоншення стержня голки (стержня); I2 - ширина п'ятки; I1, I3 - довжина дільниць потоншення; D - товщина потоншення; D1 - товщина стержня голки; D2 D3 - глибина потоншення. 32317 де: осі стержня, останній має потоншення 5, товщина якого менша товщини стержня. Принцип роботи голки полягає в отакому. При включенні машини голки, вставлені в голкові пази голечниці (фіг. 3), починають обертатися разом з голечницею (голковим циліндром). При цьому п'ятка 4 голки, зустрічаючи клин (на фіг. не показано), вдаряється об нього. Енергія удару п'ятки гаситься за рахунок пружної деформації потоншення 5, що призводить до зниження величини сили удару голки об клин і підвищення її довговічності. Відносно круглов'язальних машин важливим є також те, що розміри потоншення є такими: I=5,555І2; I 1=I3=2,27812; D=0,625D1; D2=D 3=0,188D1. Відносно круглов'язальних машин типу КЛК, для яких l2=3,6 мм; D1=0,8 мм розміри потоншення стержня голки будуть дорівнювати: I=20 мм; I1=I 3=8,2 мм; D=0,5 мм; D2=D3=0,15 мм. При I< 8,2 мм; D0,15 мм - не виконується умова надійності роботи голки. Використання запропонованої конструкції голки в механізмі в'язання круглов'язальної машини дозволяє: - підвищити продуктивність машини за рахунок скорочення простоїв, необхідних для заміни голок, при їх відмовах, викликаних значними динамічними навантаженнями в зоні удару голки об клин; - підвищити якість трикотажного полотна за рахунок підвищення стабільності роботи пари голка-клин; - підвищити довговічність голок шляхом зниження динамічних навантажень, зумовлених ударом голок об клини. I - довжина потоншення стержня голки (стержня); I2 - ширина п'ятки; I1, I3 - довжина дільниць потоншення; D - товщина потоншення; D1 - товщина стержня голки; D2, D3 - глибина потоншення. Виконання потоншення стержня голки симетричним відносно її осі дозволяє підвищити податливість п'ятки, що забезпечує зниження динамічних навантажень в зоні удару п'ятки об клин, завдяки чому підвищується довговічність голки. Співвідношення розмірів потоншення стержня голки: довжини і товщини потоншення здійснено в залежності від ширини п'ятки та товщини стержня голки, що також забезпечує зниження динамічних навантажень в зоні удару п'ятки голки об клин, завдяки чому підвищується довговічність голки. Співвідношення розмірів довжини та товщини потоншення, що виходить за межі указаних границь, негативно впливають на роботу голки (розміри менші від указаних границь не дозволяють ефективно знизити динамічні навантаження в зоні удару голки об клин, більші - не забезпечують належної надійності роботи голки). На фіг. 1 представлено голку в'язальної машини. На фіг. 2 представлено вигляд по стрілці А на голку в зоні потоншення стержня. На фіг. З представлено схему взаємодії голки (переріз А-А) з голковим пазом голечниці. На фіг. 4 представлено схему взаємодії відомої конструкції голки з асиметричним потоншенням стержня з голковим пазом голечниці. Голка містить стержень 1, верхня частина якого має крючок 2 і язичок 3. В нижній частині стержня розташована п'ятка 4. В зоні п'ятки, симетрично Фіг. 1 Фіг. 2 2 32317 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Needle of knitting machine

Автори англійською

Pipa Borys Fedorovych, Tarasenko Oleksandr Anatoliiovych

Назва патенту російською

Игла вязальной машины

Автори російською

Пипа Борис Федорович, Тарасенко Александр Анатольевич

МПК / Мітки

МПК: D04B 15/04

Мітки: машини, голка, в'язальної
