Спосіб обробки шкур

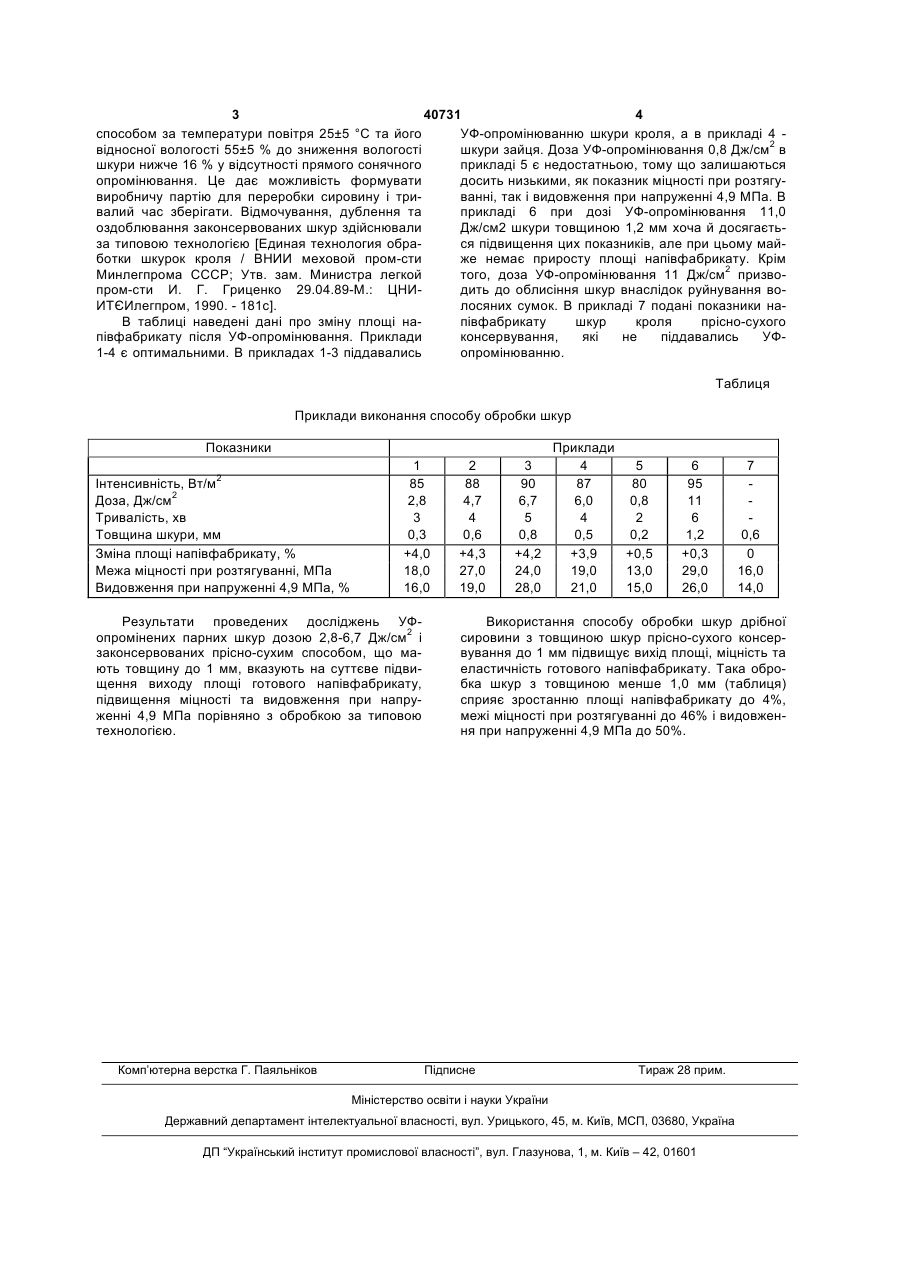

1. Спосіб обробки шкур, що включає прісносухе консервування, відмочування, дублення, 3 40731 4 способом за температури повітря 25±5 °С та його УФ-опромінюванню шкури кроля, а в прикладі 4 відносної вологості 55±5 % до зниження вологості шкури зайця. Доза УФ-опромінювання 0,8 Дж/см2 в шкури нижче 16 % у відсутності прямого сонячного прикладі 5 є недостатньою, тому що залишаються опромінювання. Це дає можливість формувати досить низькими, як показник міцності при розтягувиробничу партію для переробки сировину і триванні, так і видовження при напруженні 4,9 МПа. В валий час зберігати. Відмочування, дублення та прикладі 6 при дозі УФ-опромінювання 11,0 оздоблювання законсервованих шкур здійснювали Дж/см2 шкури товщиною 1,2 мм хоча й досягаєтьза типовою технологією [Единая технология обрася підвищення цих показників, але при цьому майботки шкурок кроля / ВНИИ меховой пром-сти же немає приросту площі напівфабрикату. Крім Минлегпрома СССР; Утв. зам. Министра легкой того, доза УФ-опромінювання 11 Дж/см2 призвопром-сти И. Г. Гриценко 29.04.89-М.: ЦНИдить до облисіння шкур внаслідок руйнування воИТЄИлегпром, 1990. - 181с]. лосяних сумок. В прикладі 7 подані показники наВ таблиці наведені дані про зміну площі напівфабрикату шкур кроля прісно-сухого півфабрикату після УФ-опромінювання. Приклади консервування, які не піддавались УФ1-4 є оптимальними. В прикладах 1-3 піддавались опромінюванню. Таблиця Приклади виконання способу обробки шкур Показники Інтенсивність, Вт/м2 2 Доза, Дж/см Тривалість, хв Товщина шкури, мм Зміна площі напівфабрикату, % Межа міцності при розтягуванні, МПа Видовження при напруженні 4,9 МПа, % 1 85 2,8 3 0,3 +4,0 18,0 16,0 Результати проведених досліджень УФопромінених парних шкур дозою 2,8-6,7 Дж/см2 і законсервованих прісно-сухим способом, що мають товщину до 1 мм, вказують на суттєве підвищення виходу площі готового напівфабрикату, підвищення міцності та видовження при напруженні 4,9 МПа порівняно з обробкою за типовою технологією. Комп’ютерна верстка Г. Паяльніков 2 88 4,7 4 0,6 +4,3 27,0 19,0 3 90 6,7 5 0,8 +4,2 24,0 28,0 Приклади 4 5 87 80 6,0 0,8 4 2 0,5 0,2 +3,9 +0,5 19,0 13,0 21,0 15,0 6 95 11 6 1,2 +0,3 29,0 26,0 7 0,6 0 16,0 14,0 Використання способу обробки шкур дрібної сировини з товщиною шкур прісно-сухого консервування до 1 мм підвищує вихід площі, міцність та еластичність готового напівфабрикату. Така обробка шкур з товщиною менше 1,0 мм (таблиця) сприяє зростанню площі напівфабрикату до 4%, межі міцності при розтягуванні до 46% і видовження при напруженні 4,9 МПа до 50%. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
