Пристрій прискореного повітряного охолодження

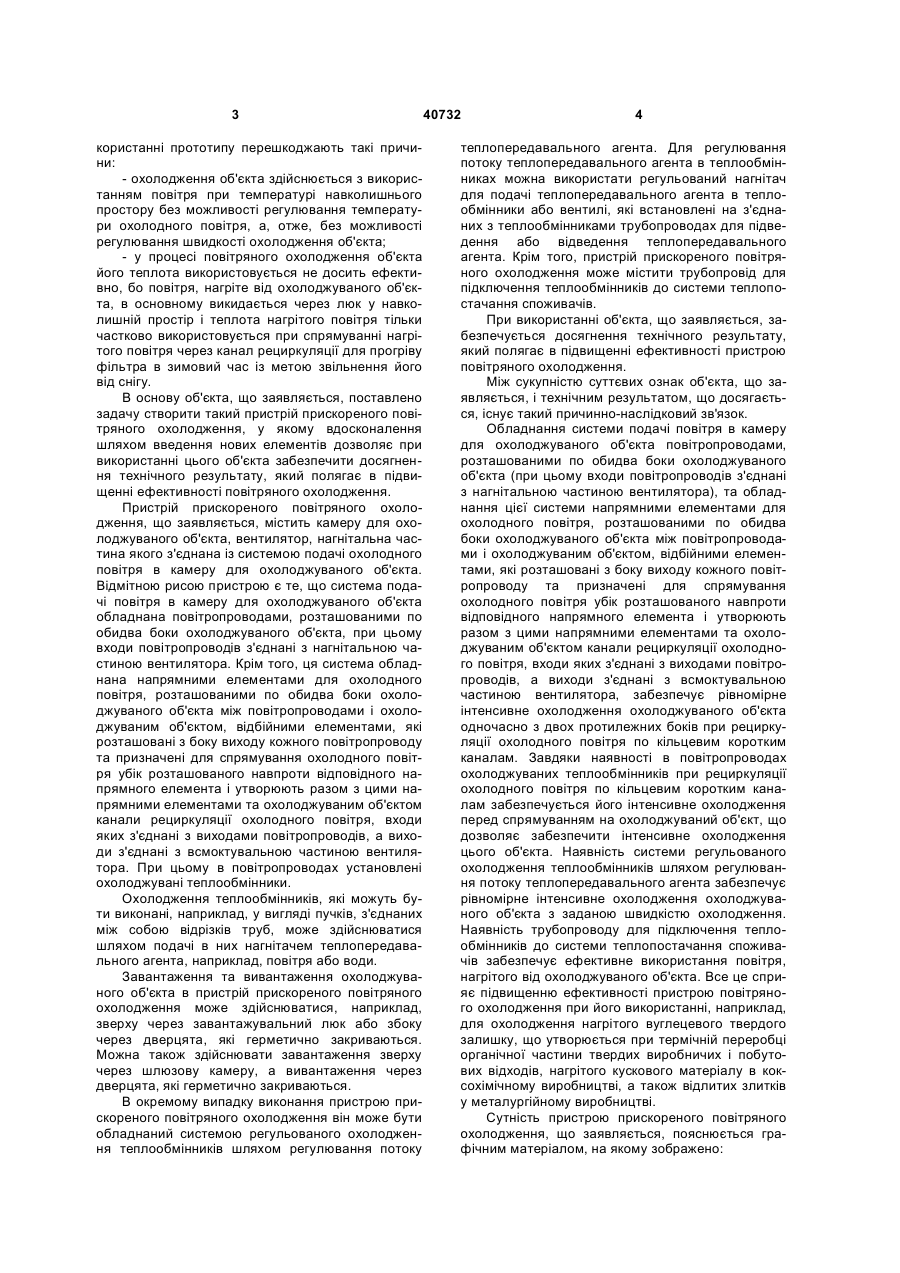

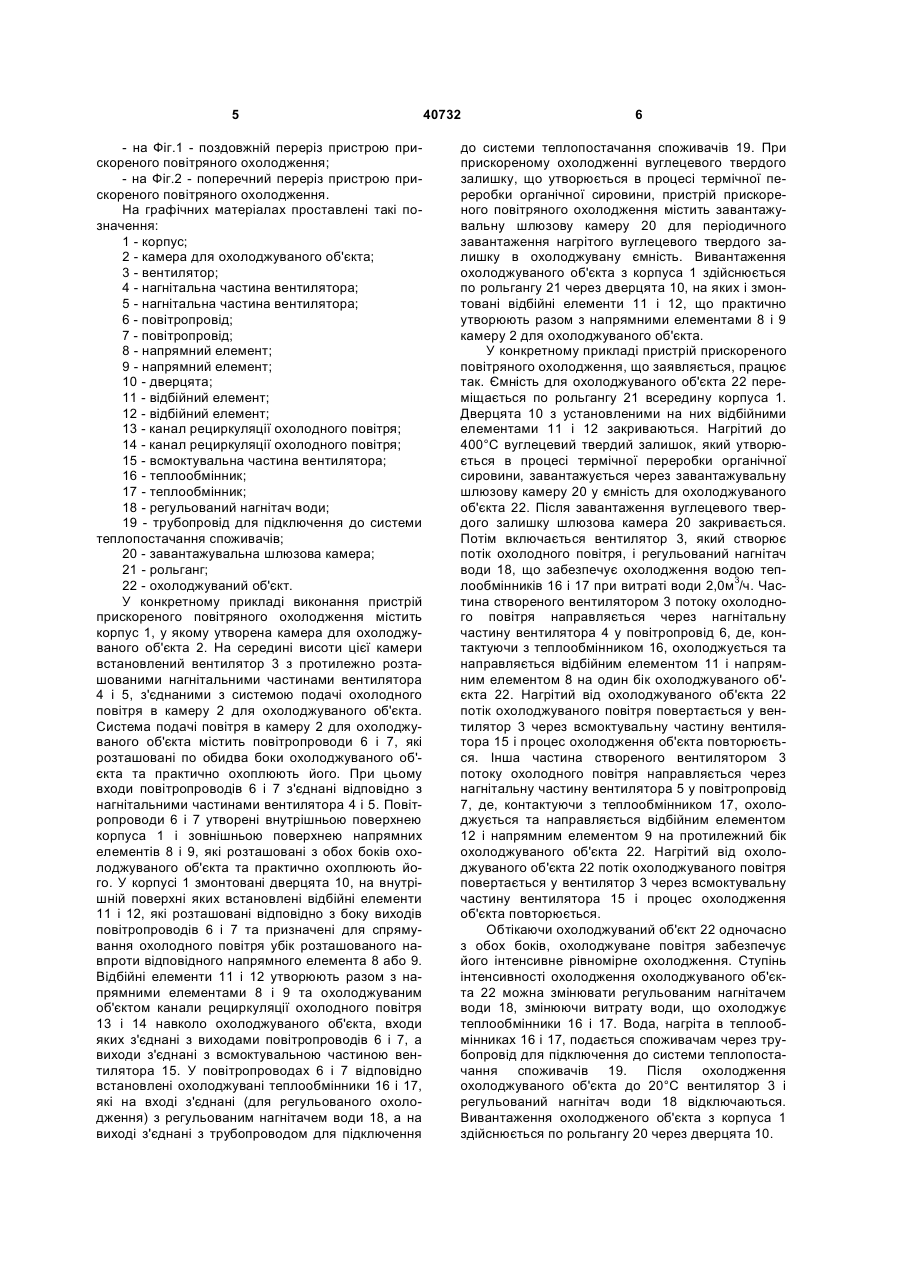

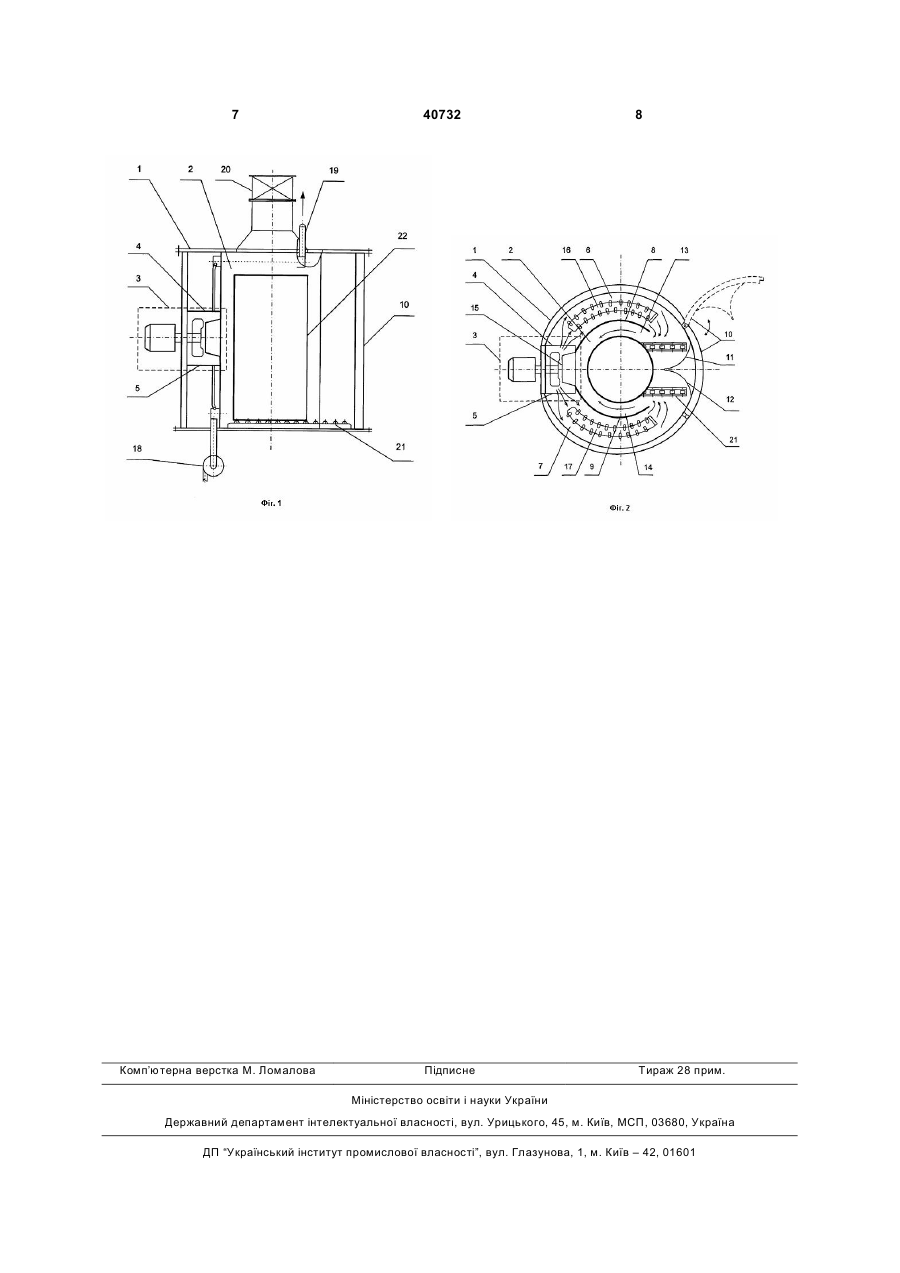

1. Пристрій прискореного повітряного охолодження, що містить камеру для охолоджуваного об'єкта, вентилятор, нагнітальна частина якого з'єднана з системою подачі охолодного повітря в камеру для охолоджуваного об'єкта, який відрізняється тим, що система подачі повітря в камеру для охолоджуваного об'єкта обладнана повітропроводами, які розташовані по обидва боки охо U 2 (19) 1 3 користанні прототипу перешкоджають такі причини: - охолодження об'єкта здійснюється з використанням повітря при температурі навколишнього простору без можливості регулювання температури охолодного повітря, а, отже, без можливості регулювання швидкості охолодження об'єкта; - у процесі повітряного охолодження об'єкта його теплота використовується не досить ефективно, бо повітря, нагріте від охолоджуваного об'єкта, в основному викидається через люк у навколишній простір і теплота нагрітого повітря тільки частково використовується при спрямуванні нагрітого повітря через канал рециркуляції для прогріву фільтра в зимовий час із метою звільнення його від снігу. В основу об'єкта, що заявляється, поставлено задачу створити такий пристрій прискореного повітряного охолодження, у якому вдосконалення шляхом введення нових елементів дозволяє при використанні цього об'єкта забезпечити досягнення технічного результату, який полягає в підвищенні ефективності повітряного охолодження. Пристрій прискореного повітряного охолодження, що заявляється, містить камеру для охолоджуваного об'єкта, вентилятор, нагнітальна частина якого з'єднана із системою подачі охолодного повітря в камеру для охолоджуваного об'єкта. Відмітною рисою пристрою є те, що система подачі повітря в камеру для охолоджуваного об'єкта обладнана повітропроводами, розташованими по обидва боки охолоджуваного об'єкта, при цьому входи повітропроводів з'єднані з нагнітальною частиною вентилятора. Крім того, ця система обладнана напрямними елементами для охолодного повітря, розташованими по обидва боки охолоджуваного об'єкта між повітропроводами і охолоджуваним об'єктом, відбійними елементами, які розташовані з боку виходу кожного повітропроводу та призначені для спрямування охолодного повітря убік розташованого навпроти відповідного напрямного елемента і утворюють разом з цими напрямними елементами та охолоджуваним об'єктом канали рециркуляції охолодного повітря, входи яких з'єднані з виходами повітропроводів, а виходи з'єднані з всмоктувальною частиною вентилятора. При цьому в повітропроводах установлені охолоджувані теплообмінники. Охолодження теплообмінників, які можуть бути виконані, наприклад, у вигляді пучків, з'єднаних між собою відрізків труб, може здійснюватися шляхом подачі в них нагнітачем теплопередавального агента, наприклад, повітря або води. Завантаження та вивантаження охолоджуваного об'єкта в пристрій прискореного повітряного охолодження може здійснюватися, наприклад, зверху через завантажувальний люк або збоку через дверцята, які герметично закриваються. Можна також здійснювати завантаження зверху через шлюзову камеру, а вивантаження через дверцята, які герметично закриваються. В окремому випадку виконання пристрою прискореного повітряного охолодження він може бути обладнаний системою регульованого охолодження теплообмінників шляхом регулювання потоку 40732 4 теплопередавального агента. Для регулювання потоку теплопередавального агента в теплообмінниках можна використати регульований нагнітач для подачі теплопередавального агента в теплообмінники або вентилі, які встановлені на з'єднаних з теплообмінниками трубопроводах для підведення або відведення теплопередавального агента. Крім того, пристрій прискореного повітряного охолодження може містити трубопровід для підключення теплообмінників до системи теплопостачання споживачів. При використанні об'єкта, що заявляється, забезпечується досягнення технічного результату, який полягає в підвищенні ефективності пристрою повітряного охолодження. Між сукупністю суттєвих ознак об'єкта, що заявляється, і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Обладнання системи подачі повітря в камеру для охолоджуваного об'єкта повітропроводами, розташованими по обидва боки охолоджуваного об'єкта (при цьому входи повітропроводів з'єднані з нагнітальною частиною вентилятора), та обладнання цієї системи напрямними елементами для охолодного повітря, розташованими по обидва боки охолоджуваного об'єкта між повітропроводами іохолоджуваним об'єктом, відбійними елементами, які розташовані з боку виходу кожного повітропроводу та призначені для спрямування охолодного повітря убік розташованого навпроти відповідного напрямного елемента і утворюють разом з цими напрямними елементами та охолоджуваним об'єктом канали рециркуляції охолодного повітря, входи яких з'єднані з виходами повітропроводів, а виходи з'єднані з всмоктувальною частиною вентилятора, забезпечує рівномірне інтенсивне охолодження охолоджуваного об'єкта одночасно з двох протилежних боків при рециркуляції охолодного повітря по кільцевим коротким каналам. Завдяки наявності в повітропроводах охолоджуваних теплообмінників при рециркуляції охолодного повітря по кільцевим коротким каналам забезпечується його інтенсивне охолодження перед спрямуванням на охолоджуваний об'єкт, що дозволяє забезпечити інтенсивне охолодження цього об'єкта. Наявність системи регульованого охолодження теплообмінників шляхом регулювання потоку теплопередавального агента забезпечує рівномірне інтенсивне охолодження охолоджуваного об'єкта з заданою швидкістю охолодження. Наявність трубопроводу для підключення теплообмінників до системи теплопостачання споживачів забезпечує ефективне використання повітря, нагрітого від охолоджуваного об'єкта. Все це сприяє підвищенню ефективності пристрою повітряного охолодження при його використанні, наприклад, для охолодження нагрітого вуглецевого твердого залишку, що утворюється при термічній переробці органічної частини твердих виробничих і побутових відходів, нагрітого кускового матеріалу в коксохімічному виробництві, а також відлитих злитків у металургійному виробництві. Сутність пристрою прискореного повітряного охолодження, що заявляється, пояснюється графічним матеріалом, на якому зображено: 5 - на Фіг.1 - поздовжній переріз пристрою прискореного повітряного охолодження; - на Фіг.2 - поперечний переріз пристрою прискореного повітряного охолодження. На графічних матеріалах проставлені такі позначення: 1 - корпус; 2 - камера для охолоджуваного об'єкта; 3 - вентилятор; 4 - нагнітальна частина вентилятора; 5 - нагнітальна частина вентилятора; 6 - повітропровід; 7 - повітропровід; 8 - напрямний елемент; 9 - напрямний елемент; 10 - дверцята; 11 - відбійний елемент; 12 - відбійний елемент; 13 - канал рециркуляції охолодного повітря; 14 - канал рециркуляції охолодного повітря; 15 - всмоктувальна частина вентилятора; 16 - теплообмінник; 17 - теплообмінник; 18 - регульований нагнітач води; 19 - трубопровід для підключення до системи теплопостачання споживачів; 20 - завантажувальна шлюзова камера; 21 - рольганг; 22 - охолоджуваний об'єкт. У конкретному прикладі виконання пристрій прискореного повітряного охолодження містить корпус 1, у якому утворена камера для охолоджуваного об'єкта 2. На середині висоти цієї камери встановлений вентилятор 3 з протилежно розташованими нагнітальними частинами вентилятора 4 і 5, з'єднаними з системою подачі охолодного повітря в камеру 2 для охолоджуваного об'єкта. Система подачі повітря в камеру 2 для охолоджуваного об'єкта містить повітропроводи 6 і 7, які розташовані по обидва боки охолоджуваного об'єкта та практично охоплюють його. При цьому входи повітропроводів 6 і 7 з'єднані відповідно з нагнітальними частинами вентилятора 4 і 5. Повітропроводи 6 і 7 утворені внутрішньою поверхнею корпуса 1 і зовнішньою поверхнею напрямних елементів 8 і 9, які розташовані з обох боків охолоджуваного об'єкта та практично охоплюють його. У корпусі 1 змонтовані дверцята 10, на внутрішній поверхні яких встановлені відбійні елементи 11 і 12, які розташовані відповідно з боку виходів повітропроводів 6 і 7 та призначені для спрямування охолодного повітря убік розташованого навпроти відповідного напрямного елемента 8 або 9. Відбійні елементи 11 і 12 утворюють разом з напрямними елементами 8 і 9 та охолоджуваним об'єктом канали рециркуляції охолодного повітря 13 і 14 навколо охолоджуваного об'єкта, входи яких з'єднані з виходами повітропроводів 6 і 7, а виходи з'єднані з всмоктувальною частиною вентилятора 15. У повітропроводах 6 і 7 відповідно встановлені охолоджувані теплообмінники 16 і 17, які на вході з'єднані (для регульованого охолодження) з регульованим нагнітачем води 18, а на виході з'єднані з трубопроводом для підключення 40732 6 до системи теплопостачання споживачів 19. При прискореному охолодженні вуглецевого твердого залишку, що утворюється в процесі термічної переробки органічної сировини, пристрій прискореного повітряного охолодження містить завантажувальну шлюзову камеру 20 для періодичного завантаження нагрітого вуглецевого твердого залишку в охолоджувану ємність. Вивантаження охолоджуваного об'єкта з корпуса 1 здійснюється по рольгангу 21 через дверцята 10, на яких і змонтовані відбійні елементи 11 і 12, що практично утворюють разом з напрямними елементами 8 і 9 камеру 2 для охолоджуваного об'єкта. У конкретному прикладі пристрій прискореного повітряного охолодження, що заявляється, працює так. Ємність для охолоджуваного об'єкта 22 переміщається по рольгангу 21 всередину корпуса 1. Дверцята 10 з установленими на них відбійними елементами 11 і 12 закриваються. Нагрітий до 400°С вуглецевий твердий залишок, який утворюється в процесі термічної переробки органічної сировини, завантажується через завантажувальну шлюзову камеру 20 у ємність для охолоджуваного об'єкта 22. Після завантаження вуглецевого твердого залишку шлюзова камера 20 закривається. Потім включається вентилятор 3, який створює потік охолодного повітря, і регульований нагнітач води 18, що забезпечує охолодження водою теплообмінників 16 і 17 при витраті води 2,0м3/ч. Частина створеного вентилятором 3 потоку охолодного повітря направляється через нагнітальну частину вентилятора 4 у повітропровід 6, де, контактуючи з теплообмінником 16, охолоджується та направляється відбійним елементом 11 і напрямним елементом 8 на один бік охолоджуваного об'єкта 22. Нагрітий від охолоджуваного об'єкта 22 потік охолоджуваного повітря повертається у вентилятор 3 через всмоктувальну частину вентилятора 15 і процес охолодження об'єкта повторюється. Інша частина створеного вентилятором 3 потоку охолодного повітря направляється через нагнітальну частину вентилятора 5 у повітропровід 7, де, контактуючи з теплообмінником 17, охолоджується та направляється відбійним елементом 12 і напрямним елементом 9 на протилежний бік охолоджуваного об'єкта 22. Нагрітий від охолоджуваного об'єкта 22 потік охолоджуваного повітря повертається у вентилятор 3 через всмоктувальну частину вентилятора 15 і процес охолодження об'єкта повторюється. Обтікаючи охолоджуваний об'єкт 22 одночасно з обох боків, охолоджуване повітря забезпечує його інтенсивне рівномірне охолодження. Ступінь інтенсивності охолодження охолоджуваного об'єкта 22 можна змінювати регульованим нагнітачем води 18, змінюючи витрату води, що охолоджує теплообмінники 16 і 17. Вода, нагріта в теплообмінниках 16 і 17, подається споживачам через трубопровід для підключення до системи теплопостачання споживачів 19. Після охолодження охолоджуваного об'єкта до 20°С вентилятор 3 і регульований нагнітач води 18 відключаються. Вивантаження охолодженого об'єкта з корпуса 1 здійснюється по рольгангу 20 через дверцята 10. 7 Комп’ютерна верстка М. Ломалова 40732 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
