Противикрадний пристрій

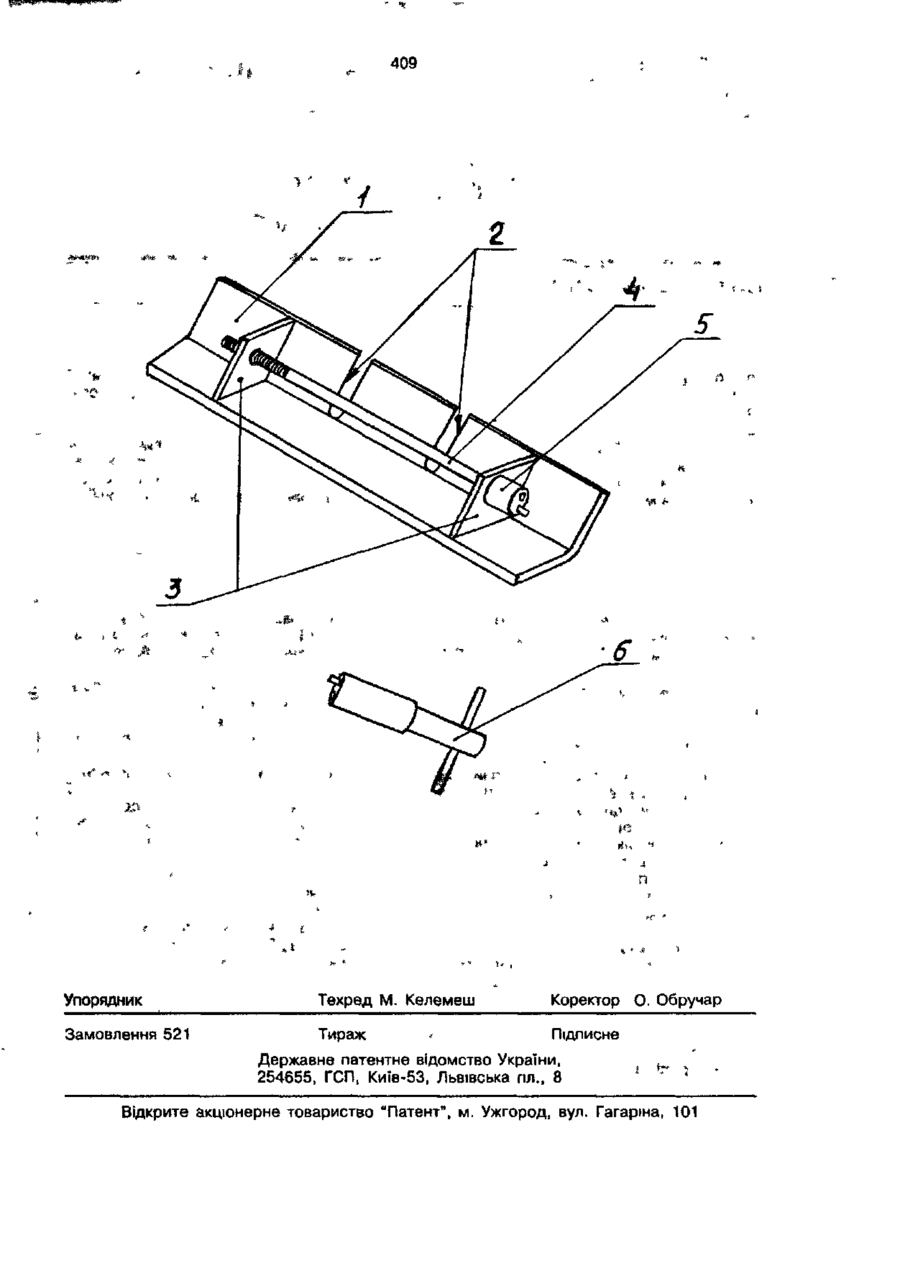

УКРАЇНА (19) UA * (її) 409 (ІЗ) U (51)6 В 62 Н 5/10 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО ОПИС ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) ПРОТИВИКРАДНИЙ ПРИСТРІЙ (21) 98126563/К к (22) 11.12.98 (24) 11.10.99 (46) 11.10.99. Бюл. № 6 (72) Федорченко Роман Юрійович (73) Федорченко Роман Юрійович (57) Противикрадний пристрій, що містить корпус, який має прорізи для розміщення в них педалей зчеплення і гальм, який в і д р і з н я є т ь с я тим, що корпус вигототвляють у вигляді металевого кутика з двома пластинами, розміщеними перпендикулярно, з отворами, виготовленими таким чином, що розміщений в них гвинт з головкою на кінці, загвинчуючись, фіксує і замикає педалі за допомогою ключа. Корисна модель відноситься до проти викради их засобів для автомобілів, безпосередньо, автомобілів класу ВАЗ, ГАЗ, АЗЛК та ін. Розвиток автомобілебудування і збільшення випуску машин, особливо останнім часом, висунуло багато проблем, одна з яких ~ охорона машин спеціальними пристроями. Відомо противикрадний пристрій, який складається із кронштейну, плити, рухомої скоби і циліндрового (замкового) механізму з набором ключів до нього. Конструкція виключає можливість підбору ключа, містить багато варіантів захисту (див. керівництво з експлуатації). Недоліком відомого пристрою являється його велика матеріаломісткість і складність виготовлення. В основу корисної моделі поставлена задача спрощення конструкції противикрадного пристрою, зниження його матеріалоємкості. при зберіганні надійності роботи. Поставлена задача вирішується в запропонованому противикрадному пристрої, який складається з корпуса з двома прорізами (для педалей) і гвинта, замикаючого ключем дві педалі. Для покращення конструкції корпус виготовлено із металевого кутника з пластинами, розміщеними перпендикулярно до корпусу. Через отвори в пластинах вставляється гвинт циліндричної форми, закручується і фіксується ключем. Працює пристрій таким чином (див. креслення). В корус 1, який має прорізи 2, вставляються педалі зчеплення і гальм. В пластини (виступи) 3 через зроблені в них отвори (один з них із різьбою) закручується гвинт 4 з головкою 5 під ключ на кінці. В ключі 6 є невеликий виступ циліндричної форми і отвір, які ідентичні виступу і отвору на кінці гвинта. При закручуванні гвинта за допомогою ключа відбувається фіксація педалей автомобіля, тобто замикання педалей зчеплення і гальм. Пристрій простий і зручний в експлуатації, не потребує великих матеріальних затрат і голове - надійний. Його можна виготовити на найпростішому обладнанні як на промисловому підприємстві, так І в домашній майстерні. 409 Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 521 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
