Хонінгувальний верстат з механізмом осциляції осьової подачі

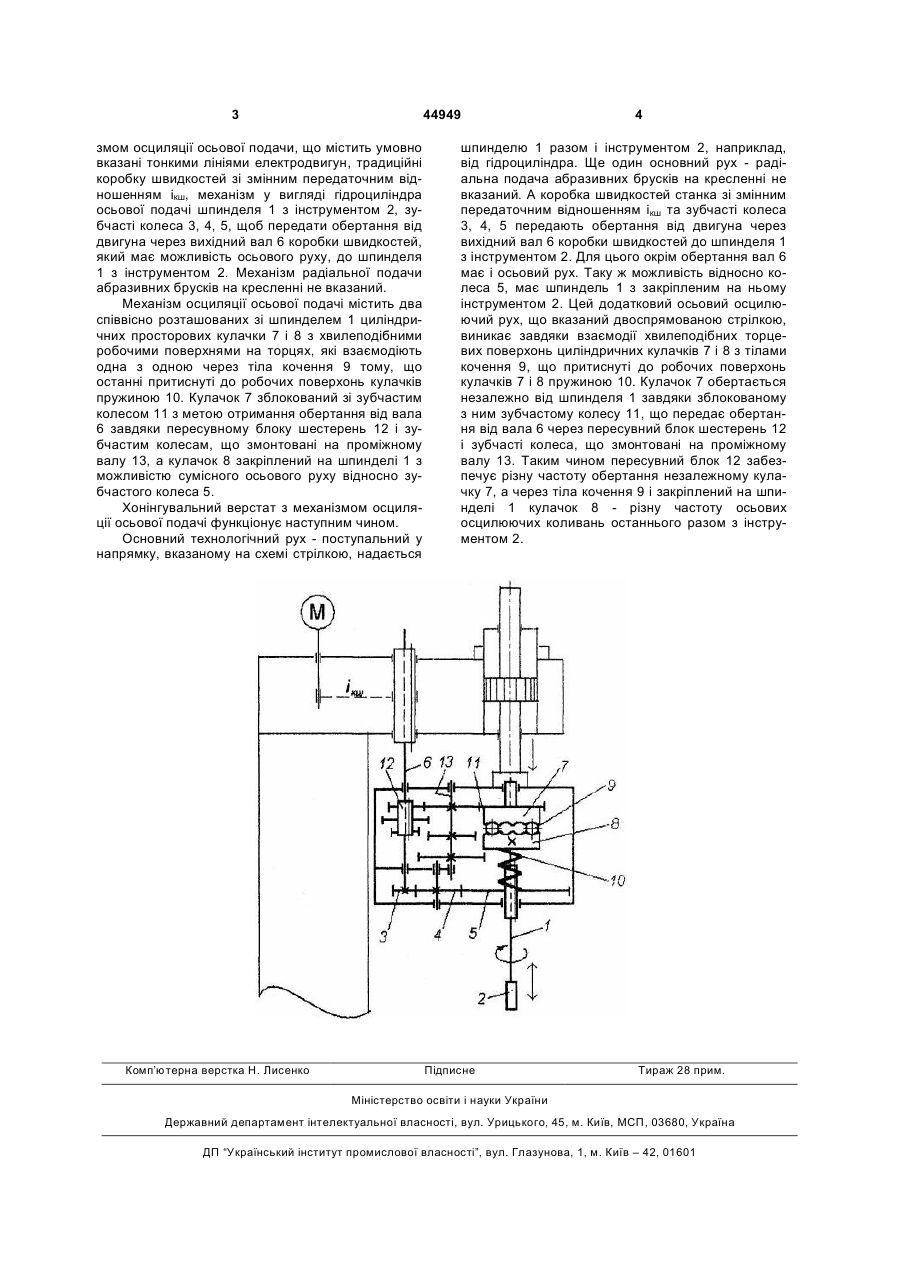

Хонінгувальний верстат з механізмом осциляції осьової подачі, який містить механізми осьової і радіальної подач, коробку швидкостей, а також механізм осциляції осьової подачі шпинделя, який 3 44949 змом осциляції осьової подачи, що містить умовно вказані тонкими лініями електродвигун, традиційні коробку швидкостей зі змінним передаточним відношенням ікш, механізм у вигляді гідроциліндра осьової подачі шпинделя 1 з інструментом 2, зубчасті колеса 3, 4, 5, щоб передати обертання від двигуна через вихідний вал 6 коробки швидкостей, який має можливість осьового руху, до шпинделя 1 з інструментом 2. Механізм радіальної подачи абразивних брусків на кресленні не вказаний. Механізм осциляції осьової подачі містить два співвісно розташованих зі шпинделем 1 циліндричних просторових кулачки 7 і 8 з хвилеподібними робочими поверхнями на торцях, які взаємодіють одна з одною через тіла кочення 9 тому, що останні притиснуті до робочих поверхонь кулачків пружиною 10. Кулачок 7 зблокований зі зубчастим колесом 11 з метою отримання обертання від вала 6 завдяки пересувному блоку шестерень 12 і зубчастим колесам, що змонтовані на проміжному валу 13, а кулачок 8 закріплений на шпинделі 1 з можливістю сумісного осьового руху відносно зубчастого колеса 5. Хонінгувальний верстат з механізмом осциляції осьової подачі функціонує наступним чином. Основний технологічний рух - поступальний у напрямку, вказаному на схемі стрілкою, надається Комп’ютерна верстка Н. Лиcенко 4 шпинделю 1 разом і інструментом 2, наприклад, від гідроциліндра. Ще один основний рух - радіальна подача абразивних брусків на кресленні не вказаний. А коробка швидкостей станка зі змінним передаточним відношенням ікш та зубчасті колеса 3, 4, 5 передають обертання від двигуна через вихідний вал 6 коробки швидкостей до шпинделя 1 з інструментом 2. Для цього окрім обертання вал 6 має і осьовий рух. Таку ж можливість відносно колеса 5, має шпиндель 1 з закріпленим на ньому інструментом 2. Цей додатковий осьовий осцилюючий рух, що вказаний двоспрямованою стрілкою, виникає завдяки взаємодії хвилеподібних торцевих поверхонь циліндричних кулачків 7 і 8 з тілами кочення 9, що притиснуті до робочих поверхонь кулачків 7 і 8 пружиною 10. Кулачок 7 обертається незалежно від шпинделя 1 завдяки зблокованому з ним зубчастому колесу 11, що передає обертання від вала 6 через пересувний блок шестерень 12 і зубчасті колеса, що змонтовані на проміжному валу 13. Таким чином пересувний блок 12 забезпечує різну частоту обертання незалежному кулачку 7, а через тіла кочення 9 і закріплений на шпинделі 1 кулачок 8 - різну частоту осьових осцилюючих коливань останнього разом з інструментом 2. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
