Реєструючий вузол цифрового рентгенографічного скануючого апарата

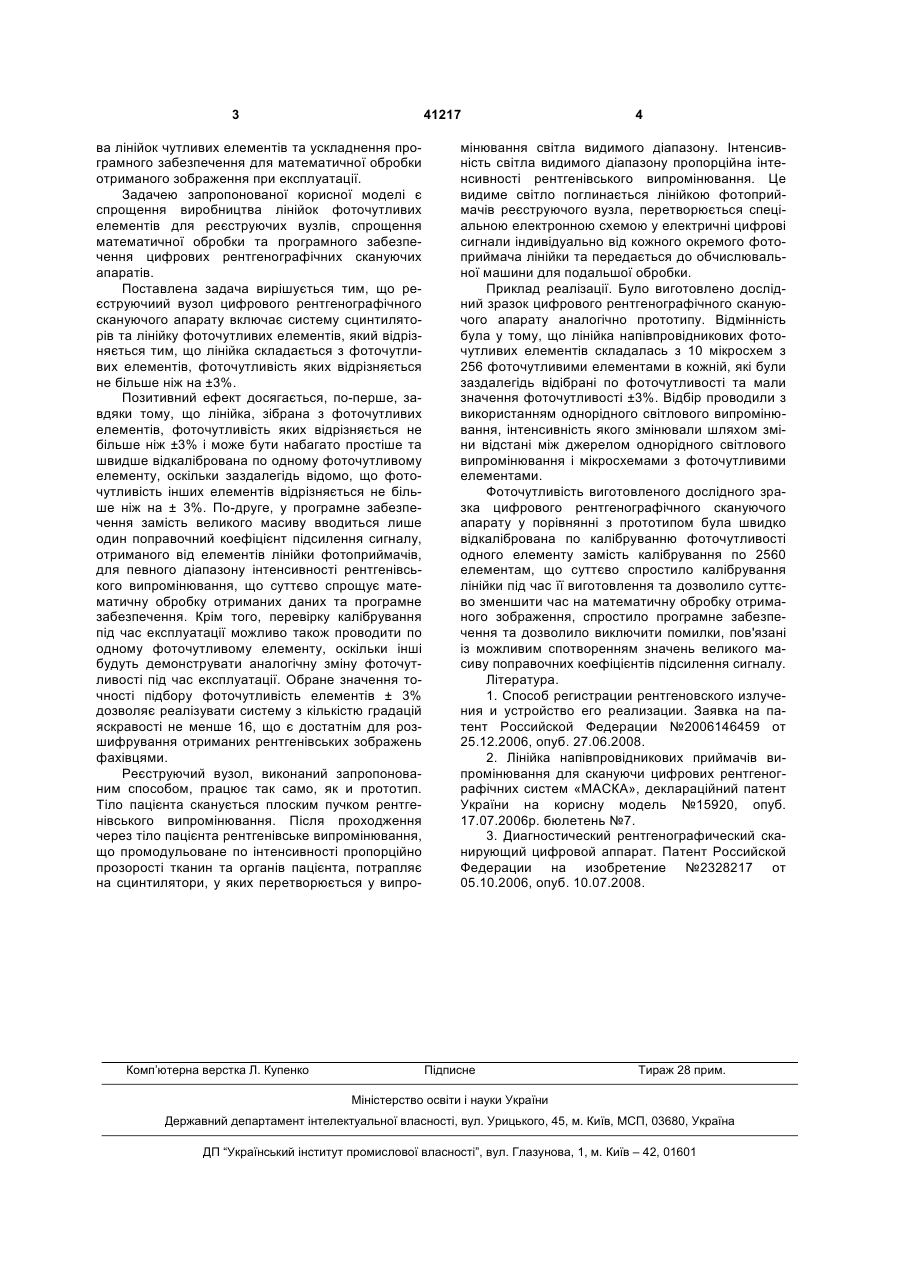

Реєструючий вузол цифрового рентгенографічного скануючого апарата, що включає систему сцинтиляторів та лінійку фоточутливих елементів, який відрізняється тим, що лінійка складається з фоточутливих елементів, фоточутливість яких відрізняється не більше ніж на ±3%. (19) (21) u200814501 (22) 16.12.2008 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) ПРОКОПЕНКО ІГОР ВАСИЛЬОВИЧ, UA, САВОРОВСЬКИЙ ФЕДІР ГРИГОРОВИЧ, UA, МАСЛОВ ВОЛОДИМИР ПЕТРОВИЧ, UA, КОЛОМЗАРОВ ЮРІЙ ВІКТОРОВИЧ, UA, КАЧУР НАТАЛІЯ ВОЛОДИМИРІВНА, UA 3 41217 ва лінійок чутливих елементів та ускладнення програмного забезпечення для математичної обробки отриманого зображення при експлуатації. Задачею запропонованої корисної моделі є спрощення виробництва лінійок фоточутливих елементів для реєструючих вузлів, спрощення математичної обробки та програмного забезпечення цифрових рентгенографічних скануючих апаратів. Поставлена задача вирішується тим, що реєструючиий вузол цифрового рентгенографічного скануючого апарату включає систему сцинтиляторів та лінійку фоточутливих елементів, який відрізняється тим, що лінійка складається з фоточутливих елементів, фоточутливість яких відрізняється не більше ніж на ±3%. Позитивний ефект досягається, по-перше, завдяки тому, що лінійка, зібрана з фоточутливих елементів, фоточутливість яких відрізняється не більше ніж ±3% і може бути набагато простіше та швидше відкалібрована по одному фоточутливому елементу, оскільки заздалегідь відомо, що фоточутливість інших елементів відрізняється не більше ніж на ± 3%. По-друге, у програмне забезпечення замість великого масиву вводиться лише один поправочний коефіцієнт підсилення сигналу, отриманого від елементів лінійки фотоприймачів, для певного діапазону інтенсивності рентгенівського випромінювання, що суттєво спрощує математичну обробку отриманих даних та програмне забезпечення. Крім того, перевірку калібрування під час експлуатації можливо також проводити по одному фоточутливому елементу, оскільки інші будуть демонструвати аналогічну зміну фоточутливості під час експлуатації. Обране значення точності підбору фоточутливість елементів ± 3% дозволяє реалізувати систему з кількістю градацій яскравості не менше 16, що є достатнім для розшифрування отриманих рентгенівських зображень фахівцями. Реєструючий вузол, виконаний запропонованим способом, працює так само, як и прототип. Тіло пацієнта сканується плоским пучком рентгенівського випромінювання. Після проходження через тіло пацієнта рентгенівське випромінювання, що промодульоване по інтенсивності пропорційно прозорості тканин та органів пацієнта, потрапляє на сцинтилятори, у яких перетворюється у випро Комп’ютерна верстка Л. Купенко 4 мінювання світла видимого діапазону. Інтенсивність світла видимого діапазону пропорційна інтенсивності рентгенівського випромінювання. Це видиме світло поглинається лінійкою фотоприймачів реєструючого вузла, перетворюється спеціальною електронною схемою у електричні цифрові сигнали індивідуально від кожного окремого фотоприймача лінійки та передається до обчислювальної машини для подальшої обробки. Приклад реалізації. Було виготовлено дослідний зразок цифрового рентгенографічного скануючого апарату аналогічно прототипу. Відмінність була у тому, що лінійка напівпровідникових фоточутливих елементів складалась з 10 мікросхем з 256 фоточутливими елементами в кожній, які були заздалегідь відібрані по фоточутливості та мали значення фоточутливості ±3%. Відбір проводили з використанням однорідного світлового випромінювання, інтенсивність якого змінювали шляхом зміни відстані між джерелом однорідного світлового випромінювання і мікросхемами з фоточутливими елементами. Фоточутливість виготовленого дослідного зразка цифрового рентгенографічного скануючого апарату у порівнянні з прототипом була швидко відкалібрована по калібруванню фоточутливості одного елементу замість калібрування по 2560 елементам, що суттєво спростило калібрування лінійки під час її виготовлення та дозволило суттєво зменшити час на математичну обробку отриманого зображення, спростило програмне забезпечення та дозволило виключити помилки, пов'язані із можливим спотворенням значень великого масиву поправочних коефіцієнтів підсилення сигналу. Література. 1. Способ регистрации рентгеновского излучения и устройство его реализации. Заявка на патент Российской Федерации №2006146459 от 25.12.2006, опуб. 27.06.2008. 2. Лінійка напівпровідникових приймачів випромінювання для скануючи цифрових рентгенографічних систем «МАСКА», деклараційний патент України на корисну модель №15920, опуб. 17.07.2006р. бюлетень №7. 3. Диагностический рентгенографический сканирующий цифровой аппарат. Патент Российской Федерации на изобретение №2328217 от 05.10.2006, опуб. 10.07.2008. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
