Замок

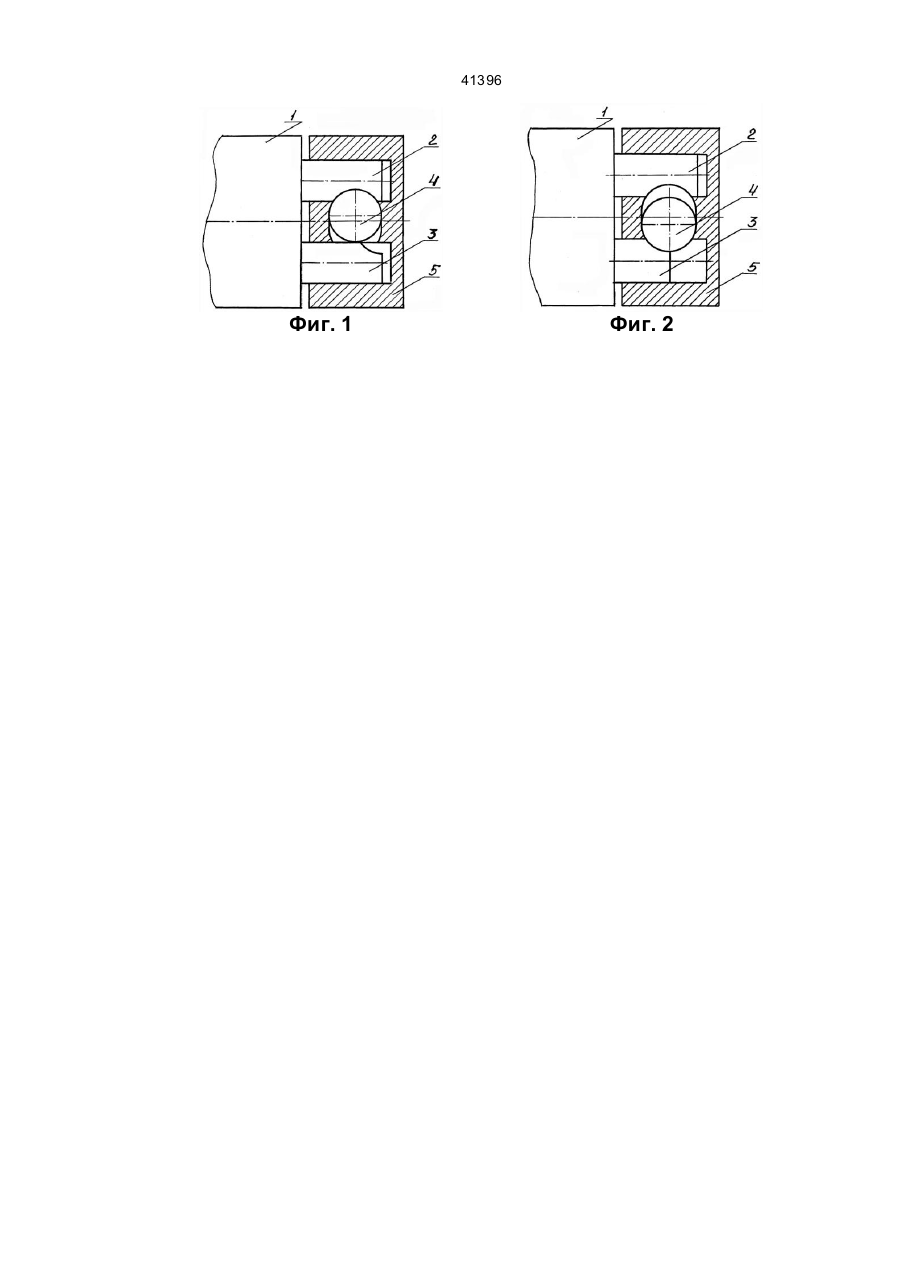

41396 Изобретение относятся к запирающим устройствам, в частности к дверным замкам. Известны замки, имеющие блокирующее уст-ройство для защиты запертой двери от открывания при раздвижении двери и дверной рамы [1]. Это блокирующее устройство тр удоемко в изго-товлении, а замок с таким блокирующим устройством ненадежен в эксплуатации, так как дверь можно сравнительно легко открыть при помощи несложных приспособлений за счет раздвигания двери и дверной рамы. Известен также замок [2], содержащий уста-новленный в корпусе о возможностью продольного перемещения засов и дверную накладку короб-чатой формы для размещения конца засова при запирании. В известном замке в открытом состоянии за-сов полностью выдвинут из корпуса замка и вы-ступает за торец двери, что создает неудобства в эксплуатации и ограничивает область применения известного замка только для дверей, открываемых во внутрь помещения. В основу данного изобретения положена за-дача создания конструкции замка с блокирующим устройством, не содержащей в открытом состоянии выступающи х из корпуса элементов замка и позволяющей установку замка на любые двери: открываемые наружу, во внутрь помещения и раздвижные. Это обеспечивается за счет использования в блокирующем устройстве шарика, расположенного в запорной планке коробчатой формы и цилин-дрических выборок на засовах для захода шарика. При этом обеспечивается надежный захват засо-вов за шарик, и исключается возможность открывайся двери путем раздвижения двери и дверной рамы. Предлагаемый в качестве изобретения замок, содержит установленные в корпусе с возможностью продольного перемещения засовы и запорную планку коробчатой формы. При этом в запор-ной планке между гнездами для захода засовов установлен с возможностью перемещения между ними шарик диаметром, превышающим расстояние между засовами, а на выступающих из корпуса замка концах засовов выполнены обращенные друг к другу выборки цилиндрической формы, ра-диус которых равен радиусу шарика, причем ось радиуса выборки у одного засова смещена от тор-ца последнего на величину, равную радиусу ша-рика, а ось радиуса выборки другого засова сов-падает с торцом засова, а глубина каждой из вы-борок превышает на 0,2-1,0 мм размер, равный разности между диаметром шарика и расстоянием между засовами. Сущность изобретения поясняется чертежами. На фиг. 1 показан общий вид замка в закрытом состоянии; на фиг. 2 показан замок в момент снятия с блокировки. Замок содержит корпус 1, засовы 2, 3, ша-рик 4, запорную планку 5 коробчатой формы с гнездами для захода засовов 2, 3. На концах засо-вов 2, 3 выполнены обращенные друг к другу вы-борки цилиндрической формы, радиус которых равен радиусу шарика 4. Ось радиуса выборки у засова 2 смещена от его торца на величину, рав-ную радиусу шарика на 4, а ось радиуса выборки засова 3 совпадает с его торцом. Глубина каждой выборки превышает на 0,2-1,0 мм размер, равный разности между диаметром шарика 4 и расстоянием между засовами 2, 3. Таким образом, ша-рик 4, находясь в выборке одного засова, не пре-пятствуе т свободному перемещению другого за-сова. Замок работает следующим образом. При за-крывании замка засов выдвигается из корпуса 1 на величину, равную радиусу шарика 4. После этого начинает выдвигаться засов 3. При полностью введеном в гнездо запорной планки 5 засо-ва 2 его движение прекращается, а продолжающий перемещаться засов 3 вводит шарик 4 в ци-линдрическую выборку засова и фиксирует его. Запорную планку 5 при этом невозможно сдвинуть с засовов 2, 3. Для открывания замка засов 3 вдвигается в корпус 1, шарик 4 выходит из цилиндрической выборки засова 2, который после этого также вдвигается в корпус 1 замка. При использовании в замке подпружиненных засовов 2, 3 возможно установление его на раз-движные двери. При этом запирание произойдет автоматически при введении засовов 2, 3 в гнезда запорной планки 5. Торец подпружиненного засо-ва 2 прижимает шарик 4 к выборке засова 3, захо-дит в гнездо запорной планки 5. После чего под-пружиненный засов вводит в цилиндрическую выборку засова 2 шарик 4 и входит в гнездо запорной планки 5. Применение двух засовов 2, 3 с цилиндрическими выборками, обращенными друг к другу, и шарика 4, расположенного в запорной планке ме-жду гнездами для захода засовов 2, 3, позволяет устанавливать замок на любые двери, что расширяет область применения, повышает удобство эк-сплуатации, т.к. не содержит элементов, выступающих за торец двери при сохранении достоинства прототипа - наличие блокировки. Источники информации 1. А.с. СССР № 486123, кл. Е05В35/014, 1973. 2. А.с. СССР № 1448020, кл. Е05В15/02, Е05В17/20, 1987 - прототип. 41396 Фиг. 1 Фиг. 2
