Агрегат для пневмотранспортування зерна

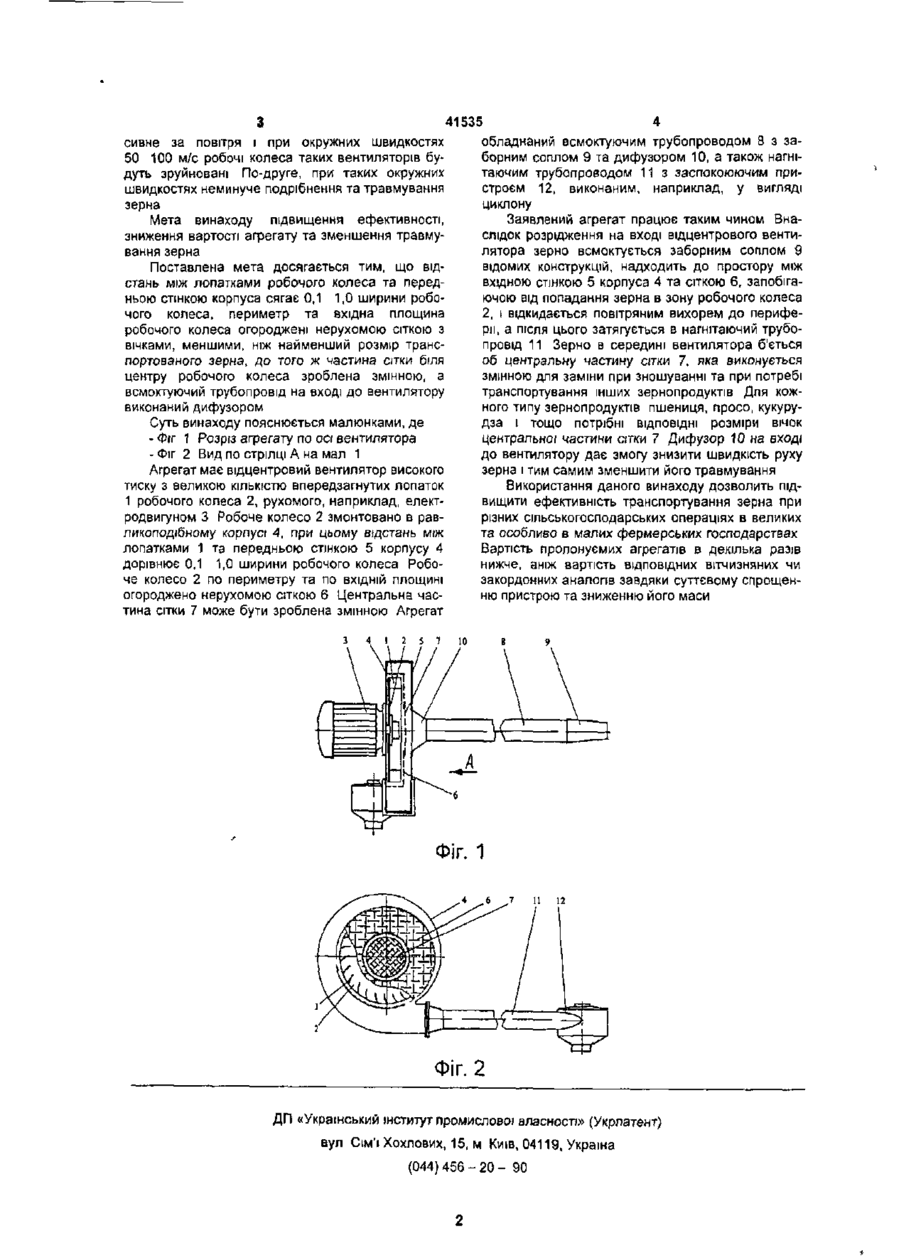

Агрегат для пневмотранспортування зерна, який має всмоктуючий трубопровід з забірним соплом, нагнітаючий трубопровід з заспокоюючим пристроєм і відцентровий вентилятор високого тиску з великою кількістю впередзагнутих лопаток без переднього диска, який відрізняється тим, що відстань між лопатками робочого колеса та передньою стінкою корпуса вентилятора складає 0,1 ..1,0 ширини робочого колеса, периметр та вхідна площина робочого колеса огороджена нерухомою сіткою з вічками, меншими, ніж найменший розмір транспортованого зерна, при цьому частина сітки біля центру робочого колеса зроблена змінною, а всмоктуючий трубопровід на вході до вентилятора, виконаний дифузором. Винахід відноситься до пристроїв для транспортування і може бути використаний в сільському господарстві для вивантажування зерна з автомобілів, вагонів та барж в бурти, зерносховища і таке інше Воно може бути також використане для переміщення зерна на токах та для пневмотранспортування інших сипучих матеріалів час транспортування проходить складний шлях, минаючи вентилятор чи компресор1 з всмоктуючого трубопроводу через циклон та шлюзовий затвор. Вентилятор тільки створює необхідне розрідження в циклоні та проштовхує продукт з шлюзового затвору в нагнітаючий трубопровід Шлюзовий затвор має таку властивість, що при проходженні через нього зерна неможливо уникнути його руйнування Втрати при цьому складають 3 5% та більше. Окрім цього, наявність в агрегаті циклону та шлюзового затвору підвищують гідравлічний опір мережі агрегату і цим знижують його ефективність Відомі також пиловий та смерчовий вентилятори, які ми прийняли за прототипи ("Центробежные вентиляторы", Т С. Соломахова, М : "Машиностроение", 1975), бо вони призначені для пневмотранспортування легких матеріалів, бавовни, вовни, тирси, пилу, тощо Але для того, щоб матеріали під час транспортування не застрявали в робочому колесі та корпусі, ці вентилятори мають певні особливості: великі зазори між передньою стінкою корпуса вентилятора та робочим колесом; малу кількість лопаток (4. .8 шт), закріплених консольно на задньому диску робочого колеса На колесі та корпусі не дозволено стирчання будь-яких деталей. Подібні вентилятори не можуть бути використані безпосередньо для пневмотранспорту зерна. По-перше, тому, що зерно в 1000 разів більш ма ВІДОМІ агрегати для пневмотранспортування зерна (див , наприклад' пересувний пневмовантажник зерна ТПЗ-30 в книзі "Транспортирующие и перегружающие машины для комплексной механизации пищевых производств" Соколов А.Я , М. "Пищевая промышленность", 1968, див також проспекти фірми "KONGSKILDE" Данія; див також інформаційний листок № 123-96, 1996 p., Київського ЦНТЕІ "Загрузчик пневматический передвижной ЗПП-10", див також проспекти ВАТ "Мелынвест" або Горьковський машинобудівний завод ім Воробйова, Нижній Новгород). Ці агрегати мають такі основні елементи: всмоктуючий трубопровід із заборним соплом, нагнітаючий трубопровід з заспокоюючим пристроєм та власно агрегат, що має циклон, постачальник типу шлюзового затвору, моторредуктор для приводу постачальника, вентилятор високого тиску чи компресор з власним приводом та систему трубопроводів, яка їх поєднує Недоліком цих пристроїв є те, що продукт під со ю 41535 обладнаний всмоктуючим трубопроводом 3 з засивне за повітря і при окружних швидкостях борним соплом 9 та дифузором 10, а також нагні50 100 м/с робочі колеса таких вентиляторів бутаючим трубопроводом 11 з заспокоюючим придуть зруйновані По-друге, при таких окружних строєм 12, виконаним, наприклад, у вигляді швидкостях неминуче подрібнення та травмування циклону зерна Заявлений агрегат працює таким чином ВнаМета винаходу підвищення ефективності, слідок розрідження на вході відцентрового вентизниження вартості агрегату та зменшення травмулятора зерно всмоктується заборним соплом 9 вання зерна відомих конструкцій, надходить до простору між Поставлена мета досягається тим, що відвхідною стінкою 5 корпуса 4 та сіткою 6, запобігастань між лопатками робочого колеса та передючою від попадання зерна в зону робочого колеса ньою стінкою корпуса сягає 0,1 1,0 ширини робо2, і відкидається повітряним вихорем до перифечого колеса, периметр та вхідна площина рії, а після цього затягується в нагнітаючий труборобочого колеса огороджені нерухомою сіткою з провід 11 Зерно в середині вентилятора б'ється вічками, меншими, ніж найменший розмір трансоб центральну частину сітки 7, яка виконується портованого зерна, до того ж частина сітки біля змінною для заміни при зношуванні та при потребі центру робочого колеса зроблена змінною, а транспортування інших зернопродуктів Для кожвсмоктуючий трубопровід на вході до вентилятору ного типу зернопродуктів пшениця, просо, кукурувиконаний дифузором дза і тощо потрібні ВІДПОВІДНІ розміри вічок Суть винаходу пояснюється малюнками, де центральної частини сітки 7 Дифузор 10 на вході - Фіг 1 Розріз агрегату по осі вентилятора до вентилятору дає змогу знизити швидкість руху - Фіг 2 Вид по стрілці А на мал 1 зерна і тим самим зменшити його травмування Агрегат має відцентровий вентилятор високого тиску з великою КІЛЬКІСТЮ впередзагнутих лопаток Використання даного винаходу дозволить під1 робочого колеса 2, рухомого, наприклад, електвищити ефективність транспортування зерна при родвигуном 3 Робоче колесо 2 змонтовано в раврізних сільськогосподарських операціях в великих ликоподібному корпусі 4, при цьому відстань між та особливо в малих фермерських господарствах лопатками 1 та передньою стінкою 5 корпусу 4 Вартість пропонуємих агрегатів в декілька разів дорівнює 0,1 1,0 ширини робочого колеса Робонижче, аніж вартість ВІДПОВІДНИХ ВІТЧИЗНЯНИХ ЧИ че колесо 2 по периметру та по ВХІДНІЙ ПЛОЩИНІ закордонних аналогів завдяки суттєвому спрощеногороджено нерухомою сіткою 6 Центральна часню пристрою та зниженню його маси тина сітки 7 може бути зроблена змінною Агрегат з 4 ФІГ. 1 11 12 Фіг. 2 ДП «Український інститут промислової власності» (Укрлатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90
