Формула / Реферат

Насос відцентровий регульований, що містить корпус, розміщене у корпусі робоче колесо, яке складається з ведучого та веденого дисків з консольними лопатками, передньої та задньої кришок, який відрізняється тим, що ведений диск робочого колеса з'єднаний за допомогою радіально-осьової опори з порожнистим штоком гідроциліндра, в передній кришці виконана циліндрична проточка для переміщення поршня, причому гідроциліндр та радіально-осьова опора виконані з можливістю обертання веденого диска та переміщення в осьовому напрямку.

Текст

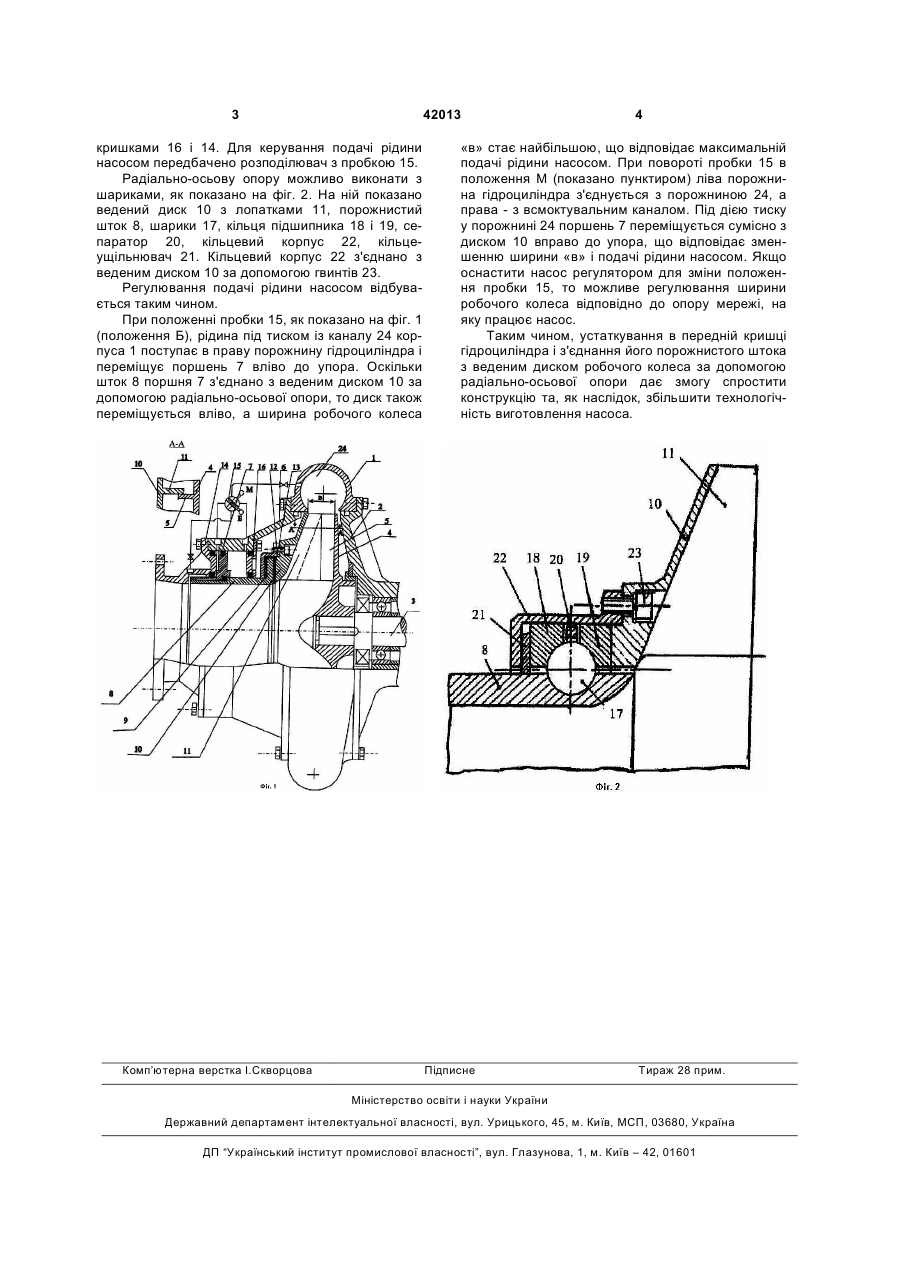

Насос відцентровий регульований, що містить корпус, розміщене у корпусі робоче колесо, яке 3 42013 кришками 16 і 14. Для керування подачі рідини насосом передбачено розподілювач з пробкою 15. Радіально-осьову опору можливо виконати з шариками, як показано на фіг. 2. На ній показано ведений диск 10 з лопатками 11, порожнистий шток 8, шарики 17, кільця підшипника 18 і 19, сепаратор 20, кільцевий корпус 22, кільцеущільнювач 21. Кільцевий корпус 22 з'єднано з веденим диском 10 за допомогою гвинтів 23. Регулювання подачі рідини насосом відбувається таким чином. При положенні пробки 15, як показано на фіг. 1 (положення Б), рідина під тиском із каналу 24 корпуса 1 поступає в праву порожнину гідроциліндра і переміщує поршень 7 вліво до упора. Оскільки шток 8 поршня 7 з'єднано з веденим диском 10 за допомогою радіально-осьової опори, то диск також переміщується вліво, а ширина робочого колеса Комп’ютерна верстка І.Скворцова 4 «в» стає найбільшою, що відповідає максимальній подачі рідини насосом. При повороті пробки 15 в положення М (показано пунктиром) ліва порожнина гідроциліндра з'єднується з порожниною 24, а права - з всмоктувальним каналом. Під дією тиску у порожнині 24 поршень 7 переміщується сумісно з диском 10 вправо до упора, що відповідає зменшенню ширини «в» і подачі рідини насосом. Якщо оснастити насос регулятором для зміни положення пробки 15, то можливе регулювання ширини робочого колеса відповідно до опору мережі, на яку працює насос. Таким чином, устаткування в передній кришці гідроциліндра і з'єднання його порожнистого штока з веденим диском робочого колеса за допомогою радіально-осьової опори дає змогу спростити конструкцію та, як наслідок, збільшити технологічність виготовлення насоса. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Centrifugal controlled pump

Автори англійською

Tsiapko Mykola Fedorovych, Hluschenko Olena Leonidivna

Назва патенту російською

Насос центробежный регулируемый

Автори російською

Цяпко Николай Федорович, Глущенко Елена Леонидовна

МПК / Мітки

МПК: F04D 17/00

Мітки: регульованій, насос, відцентровий
