Формула / Реферат

Пристрій для пневмомасажу, що містить джерело підвищеного та зниженого тиску повітря, з'єднаний повітропроводами з колекторами підвищеного та зниженого тиску, які мають засоби корекції параметрів тиску повітря, блок управління, який керує засобами корекції тиску та пневморозподільниками, один вхід пневморозподільника з'єднаний повітропроводами з колектором зниженого тиску, другий - з колектором підвищеного тиску, а вихід з'єднаний повітропроводами з аплікатором, що накладений на тіло пацієнта, який відрізняється тим, що аплікатори розділені пружною герметичною діафрагмою на дві порожнини, одна порожнина між діафрагмою та тілом пацієнта з'єднана повітропроводом зі своїм пневморозподільником, а друга порожнина з'єднана з атмосферою за допомогою керованого пневмоклапана, з'єднаного з блоком управління.

Текст

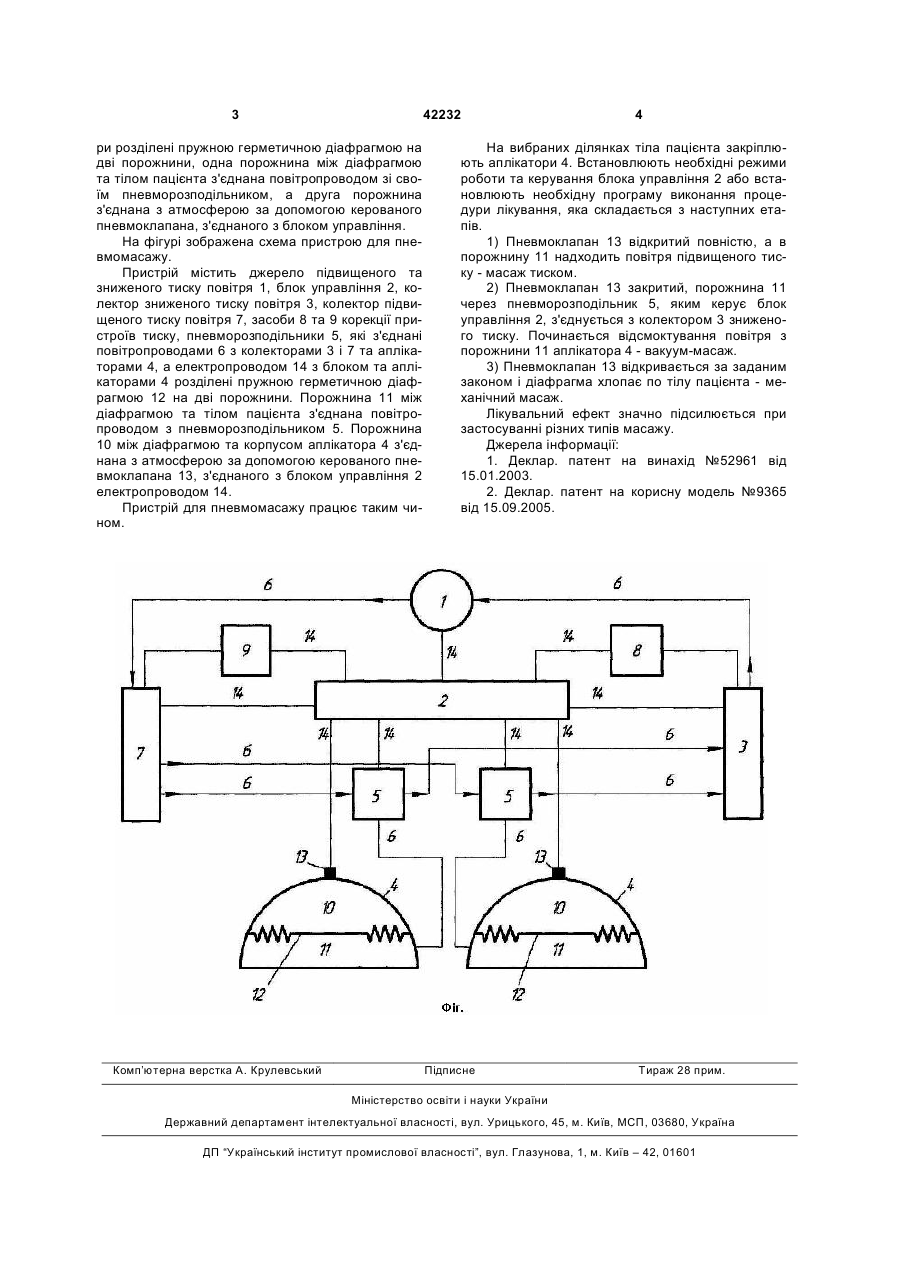

Пристрій для пневмомасажу, що містить джерело підвищеного та зниженого тиску повітря, з'єднаний повітропроводами з колекторами підвищеного та зниженого тиску, які мають засоби коре 3 42232 ри розділені пружною герметичною діафрагмою на дві порожнини, одна порожнина між діафрагмою та тілом пацієнта з'єднана повітропроводом зі своїм пневморозподільником, а друга порожнина з'єднана з атмосферою за допомогою керованого пневмоклапана, з'єднаного з блоком управління. На фігурі зображена схема пристрою для пневмомасажу. Пристрій містить джерело підвищеного та зниженого тиску повітря 1, блок управління 2, колектор зниженого тиску повітря 3, колектор підвищеного тиску повітря 7, засоби 8 та 9 корекції пристроїв тиску, пневморозподільники 5, які з'єднані повітропроводами 6 з колекторами 3 і 7 та аплікаторами 4, а електропроводом 14 з блоком та аплікаторами 4 розділені пружною герметичною діафрагмою 12 на дві порожнини. Порожнина 11 між діафрагмою та тілом пацієнта з'єднана повітропроводом з пневморозподільником 5. Порожнина 10 між діафрагмою та корпусом аплікатора 4 з'єднана з атмосферою за допомогою керованого пневмоклапана 13, з'єднаного з блоком управління 2 електропроводом 14. Пристрій для пневмомасажу працює таким чином. Комп’ютерна верстка А. Крулевський 4 На вибраних ділянках тіла пацієнта закріплюють аплікатори 4. Встановлюють необхідні режими роботи та керування блока управління 2 або встановлюють необхідну програму виконання процедури лікування, яка складається з наступних етапів. 1) Пневмоклапан 13 відкритий повністю, а в порожнину 11 надходить повітря підвищеного тиску - масаж тиском. 2) Пневмоклапан 13 закритий, порожнина 11 через пневморозподільник 5, яким керує блок управління 2, з'єднується з колектором 3 зниженого тиску. Починається відсмоктування повітря з порожнини 11 аплікатора 4 - вакуум-масаж. 3) Пневмоклапан 13 відкривається за заданим законом і діафрагма хлопає по тілу пацієнта - механічний масаж. Лікувальний ефект значно підсилюється при застосуванні різних типів масажу. Джерела інформації: 1. Деклар. патент на винахід №52961 від 15.01.2003. 2. Деклар. патент на корисну модель №9365 від 15.09.2005. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for pneumatic massage

Автори англійською

Lushnikov Viacheslav Mykhailovych, Chaikovskyi Oleksandr Borysovych, Khioni Valentyna Zinoviivna, Krasniuk Dmytro Serhiiovych, Hrytsiienko Vasyl Ivanovych

Назва патенту російською

Устройство для пневмомассажа

Автори російською

Лушников Вячеслав Михайлович, Чайковський Александр Борисович, Хиони Валентина Зиновьевна, Краснюк Дмитрий Сергеевич, Грициенко Василий Иванович

МПК / Мітки

МПК: A61H 9/00

Мітки: пристрій, пневмомасажу
