Металорізальний верстат

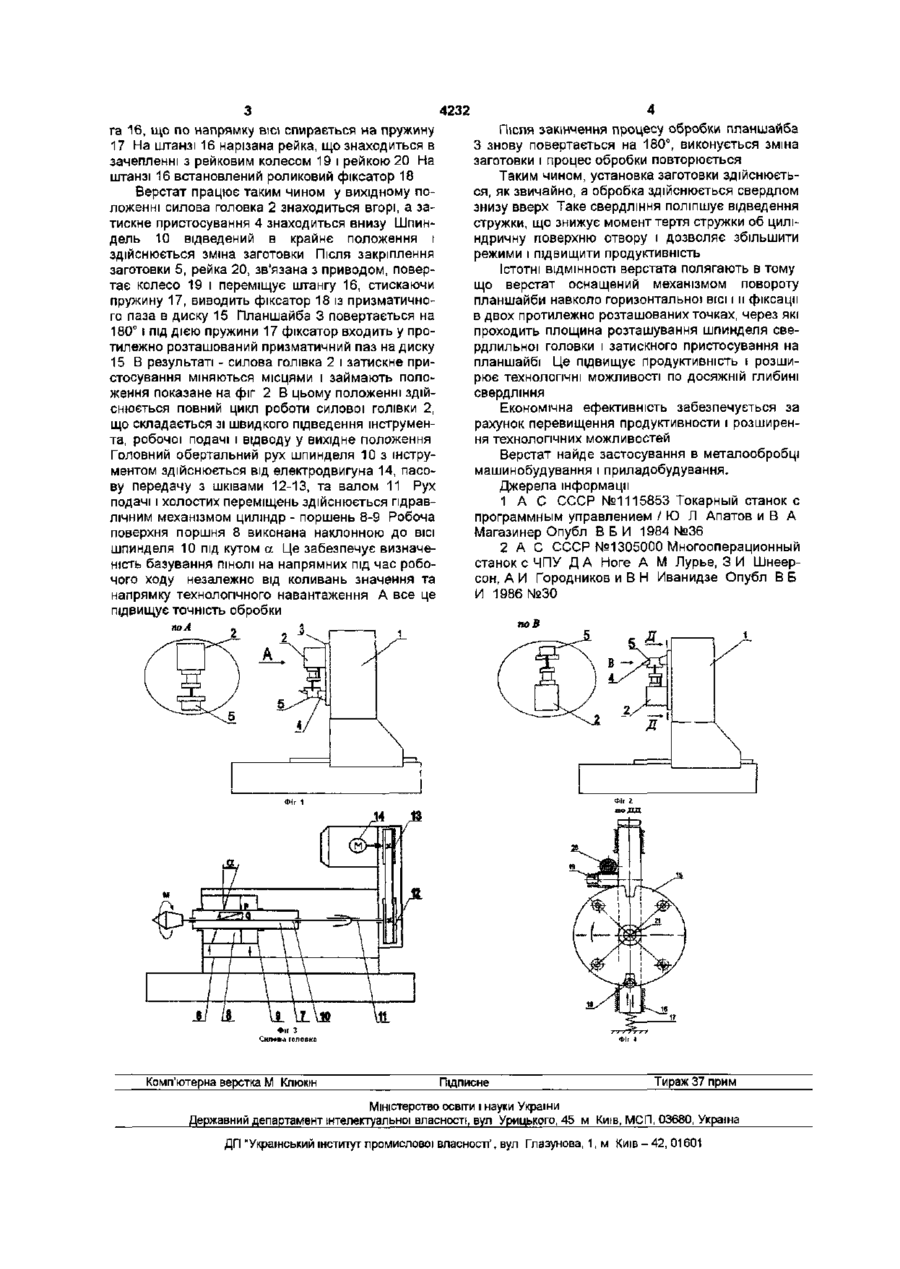

Металорізальний верстат, що містить станину і розташовану на ній поворотну планшайбу з затискним пристосуванням і механізмом фіксації, си лову головку і ВІДПОВІДНІ приводи обертання шпинделя і повороту планшайби, який відрізняється тим, що він оснащений механізмом повороту планшайби навколо горизонтальної осі і механізмом н фіксації в двох протилежно розташованих точках, через які проходить площина розташування шпинделя свердлильної головки і затискного пристосування на планшайбі, а встановлювальна і робоча позиції на планшайбі зміщені на 180°, причому робоча позиція розташована зверху а встановлювальна - знизу Винахід відноситься до області металообробки і, зокрема, до переналагоджуваних агрегатних площина розташування шпинделя свердлильної головки і затискного пристосування на планшайбі, а встановлювальна і робоча позиції на планшайбі зміщені на 180°, причому робоча позиція розташована зверху, а встановлювальна - знизу Приклад виконання верстата показаний на кресленнях, де фіг 1 - загальний вид верстата при установці і знятті заготовки, фіг 2 - загальний вид верстата в процесі свердління, фіг 3 - схема силової головки для глибокого свердління, фіг 4 механізм фіксації планшайби Верстат містить станину 1, силову головку 2, поворотну планшайбу 3 з затискним пристосуванням 4 і заготовкою 5 Силова головка містить корпус 6 піноль 7, поршень 8, циліндр 9 шпиндель 10, шківи 12 і 13 електродвигун 14 Поворотна планшайба 3 містить затискне пристосування 4 з закріпленою заготовкою 5 і механізм фіксації, що включає диск 15, штангу 16, пружину 17, фіксатор 18 рейкове колесо 19, рейку 20 вісь 21 Всі вузли і механізми розташовані в корпусі 1, в якому на ВІСІ 21 встановлена планшайба 3 з закріпленим на ній диском 15 Крім того, на планшайбі 3 встановлений корпус 6 силової головки 2 і затискне пристосування 4 з оброблюваною заготовкою 5 В корпусі 6 силової головки розташований гідроциліндр 9 з поршнем 8 зв'язаний з піноллю 7 У ПІНОЛІ 7 на підшипниках встановлений шпиндель 10 який через шліцеве з'єднання зв'язаний із валом 11 Вал 11 через пасову передачу і з шківами 12-13 зв'язаний з електродвигуном 14 В станині 1 на підшипниках встановлена штан верстатів та автоматичних ЛІНІЙ Широко ВІДОМІ верстати для глибокого свердління, що містять затискне пристосування і приводи рухів формоутворення, що включають головний обертальний рух і поступальний рух подачі [1] Горизонтальне розташування вісей інструмента та оброблюваного отвору не дозволяє використовувати можливі резерви підвищення продуктивності процесу глибокого свердління Відомий також верстат з вертикальним розташуванням свердлильних головок, прийнятий за прототип [2], що містить поворотну планшайбу із затискними пристосуваннями і поворотну планшайбу з механізмом фіксації, що містить свердлильні СИЛОВІ ГОЛОВКИ Вертикальне свердління зверху вниз ускладнює відведення стружки і збільшує момент опору обертання свердла приблизно в 2-2,5 рази при глибокому свердлінні Це істотно обмежує продуктивність і технологічні можливості при обробці глибоких отворів Метою винаходу є усунення вказаних недоліків, підвищення продуктивності, шляхом збільшення допустимої подачі і розширення технологічних можливостей завдяки збільшенню глибини свердління на переналагоджуваних агрегатних верстатах і автоматичних ЛІНІЯХ Поставлена мета досягається тим, що верстат оснащений механізмом повороту планшайби навколо горизонтальної ВІСІ І И фіксації в двох протилежно розташованих точках, через які проходить см со CM 4232 га 16, що по напрямку ВІСІ спирається на пружину 17 На штанзі 16 нарізана рейка, що знаходиться в зачепленні з рейковим колесом 19 і рейкою 20 На штанзі 16 встановлений роликовий фіксатор 18 Верстат працює таким чином у вихідному положенні силова головка 2 знаходиться вгорі, а затискне пристосування 4 знаходиться внизу Шпиндель 10 відведений в крайнє положення і здійснюється зміна заготовки Після закріплення заготовки 5, рейка 20, зв'язана з приводом, повертає колесо 19 і переміщує штангу 16, стискаючи пружину 17, виводить фіксатор 18 із призматичного паза в диску 15 Планшайба 3 повертається на 180° і під дією пружини 17 фіксатор входить у протилежно розташований призматичний паз на диску 15 В результаті - силова голівка 2 і затискне пристосування міняються місцями і займають положення показане на фіг 2 В цьому положенні здійснюється повний цикл роботи силової голівки 2, що складається зі швидкого підведення інструмента, робочої подачі і відводу у вихідне положення Головний обертальний рух шпинделя 10 з інструментом здійснюється від електродвигуна 14, пасову передачу з шківами 12-13, та валом 11 Рух подачі і холостих переміщень здійснюється гідравлічним механізмом циліндр - поршень 8-9 Робоча поверхня поршня 8 виконана наклонною до ВІСІ шпинделя 10 під кутом а Це забезпечує визначеність базування ПІНОЛІ на напрямних під час робочого ходу незалежно від коливань значення та напрямку технологічного навантаження А все це підвищує точність обробки Після закінчення процесу обробки планшайба З знову повертається на 180°, виконується зміна заготовки і процес обробки повторюється Таким чином, установка заготовки здійснюється, як звичайно, а обробка здійснюється свердлом знизу вверх Таке свердління поліпшує відведення стружки, що знижує момент тертя стружки об циліндричну поверхню отвору і дозволяє збільшити режими і підвищити продуктивність Істотні ВІДМІННОСТІ верстата полягають в тому що верстат оснащений механізмом повороту планшайби навколо горизонтальної ВІСІ І ІІ фіксації в двох протилежно розташованих точках, через які проходить площина розташування шпинделя свердлильної головки і затискного пристосування на планшайбі Це підвищує продуктивність і розширює технологічні можливості по досяжній глибині свердління Економічна ефективність забезпечується за рахунок перевищення продуктивности і розширення технологічних можливостей Верстат найде застосування в металообробці машинобудування і приладобудування. Джерела інформації 1 А С СССР №1115853 Токарный станок с программным управлением / Ю Л Апатов и В А Магазинер Опубл В Б И 1984 №36 2 А С СССР №1305000 Многооперационный станок с ЧПУ Д А Ноге А М Лурье, 3 И Шнеерсон, А И Городников и В Н Иванидзе Опубл В Б И 1986 №30 по В по А 2 А " -1-П71 г г гтт Комп'ютерна верстка М Кпюкін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45 м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності', вул Глазунова, 1, м Київ - 42, 01601
