Пристрій для вимірювання електропровідності електролітів

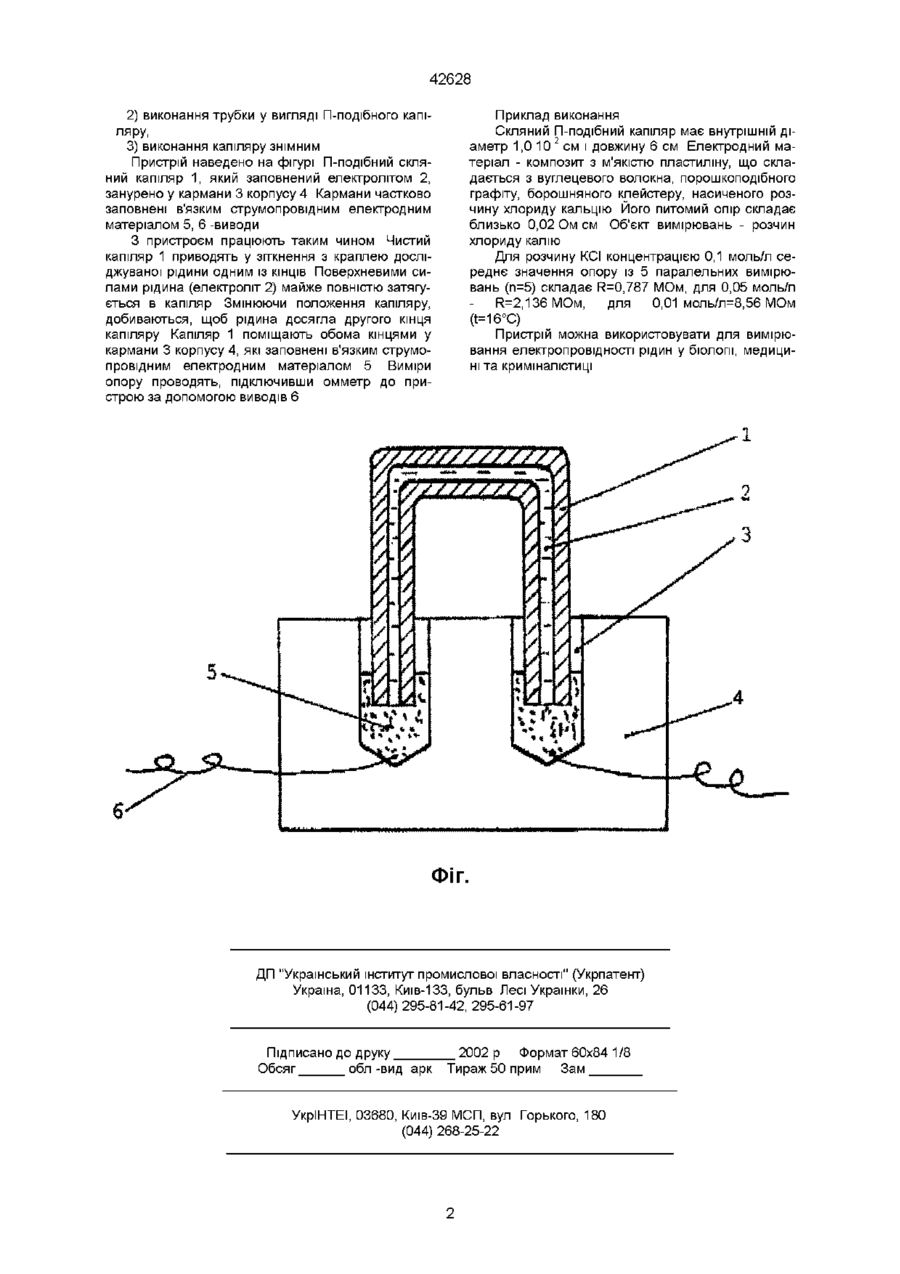

Пристрій для вимірювання електропровідності електролітів, що має діелектричний корпус, в якому розміщені два електроди та скляна трубка, що заповнена електролітом, який відрізняється тим, що електроди виконані з в'язкого струмопровідного матеріалу і розміщені в карманах корпусу, а трубка виконана у вигляді П-подібного капіляра, причому торці капіляра занурені в електродний матеріал, а капіляр виконаний знімним Пристрій відноситься до засобів аналізу матеріалів шляхом визначення їх електрохімічних параметрів ВІДОМІ аналогічні пристрої для вимірювання електропровідності електролітів (Худякова Т А , Крешков АП, Кондуктометрический метод анализа Учеб пособие для вузов - М Высшая школа, 1975 - С 130) Вони являють собою комірку з індиферентного матеріалу з двома електродами із благородного металу, частіше - з платини Вимірювання електропровідності у таких комірках здійснювали на змінному струмі звукової частоти, щоб виключити похибки, які викликають поляризацію електродів Як допоміжний прилад застосовували міст Кольрауша Недоліком таких комірок є необхідність при вимірюванні застосовувати змінний струм Найбільш близьким до запропонованого рішення (прототипом) є пристрій для вимірювання електропровідності електролітів (Кричмар С И Установка для измерения электропроводности на промышленной частоте без применения платинированных электродов // Журн физ Химии -1957 - Т 31, вып 10 - С 2361-2363) Він являє собою термостатовану скляну комірку гантелеподібної форми, в розширених частинах якої містяться плоскі платинові електроди У вузькій частині комірки (трубці) опір значно перевищує опір триелектродних областей, завдяки чому в цьому пристрої мінімальний вплив поляризації електродів при проходженні електричного струму Тому цю комірку можна використовувати для прецизійних вимірювань, зокрема, з застосуванням змінного струму промислової частоти Недоліком прототипу є значні розміри комірки, які не дозволяють проводити вимірювання при малих об'ємах електроліту Задачею винаходу є створення технічного рішення, яким можливо вимірювати електропровідність мікрокількостей рідин (0,5-50 мкл) на постійному струмі Зазначена мета досягається тим, що у відомому технічному рішенні, що має діелектричний корпус, в якому розміщені два електроди та скляна трубка, що заповнена електролітом, електроди виконані із в'язкого струмопровідного матеріалу і розміщені в карманах корпусу Трубка виконана у вигляді П-подібного капіляру, причому торці капіляру занурені в електродний матеріал, а капіляр виконаний знімним Виконання електродів у вигляді в'язкого струмопровідного матеріалу дозволяє фіксувати Пподібний капіляр у вертикальному або похилому положенні у карманах основи Виконання трубки у вигляді капіляру дозволяє зменшити об'єм досліджуваної рідини до мінімуму, и П-подібна форма спрощує процес заповнення і зменшує вірогідність утворення газових бульбашок Малий діаметр капіляру дозволяє утримувати рідину у трубці за рахунок сил поверхневого натягу Дуже великий опір електроліту у капілярі і порівняно малий опір у місцях контакту його з електродами дозволяє використовувати для вимірювання ДОПОМІЖНІ прилади, які працюють на постійному струмі Капіляр виконано знімним, щоб мати можливість заповнювати трубку досліджуваною рідиною Таким чином, основними суттєвими ознаками винаходу є 1) виконання електродів у вигляді в'язкого струмопровідного матеріалу, 00 (О 42628 2) виконання трубки у вигляді П-подібного капіляру, 3) виконання капіляру знімним Пристрій наведено на фігурі П-подібний скляний капіляр 1, який заповнений електролітом 2, занурено у кармани 3 корпусу 4 Кармани частково заповнені в'язким струмопровідним електродним матеріалом 5, 6 -виводи З пристроєм працюють таким чином Чистий капіляр 1 приводять у зіткнення з краплею досліджуваної рідини одним із КІНЦІВ Поверхневими силами рідина (електроліт 2) майже повністю затягується в капіляр Змінюючи положення капіляру, добиваються, щоб рідина досягла другого кінця капіляру Капіляр 1 поміщають обома кінцями у кармани 3 корпусу 4, які заповнені в'язким струмопровідним електродним матеріалом 5 Виміри опору проводять, підключивши омметр до пристрою за допомогою виводів 6 Приклад виконання Скляний П-подібний капіляр має внутрішній діаметр 1,0 10 2 см і довжину 6 см Електродний матеріал - композит з м'якістю пластиліну, що складається з вуглецевого волокна, порошкоподібного графіту, борошняного клейстеру, насиченого розчину хлориду кальцію Його питомий опір складає близько 0,02 Ом см Об'єкт вимірювань - розчин хлориду калію Для розчину КСІ концентрацією 0,1 моль/л середнє значення опору із 5 паралельних вимірювань (п=5) складає R=0,787 МОм, для 0,05 моль/л R=2,136 МОм, для 0,01 моль/л=8,56 МОм (t=16°C) Пристрій можна використовувати для вимірювання електропровідності рідин у біологи, медицині та криміналістиці ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг с)бл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вулі Горького, 180 (044) 268-25-22
