Застосування каталізатора для окислення аміаку для зменшення утворювання n2o

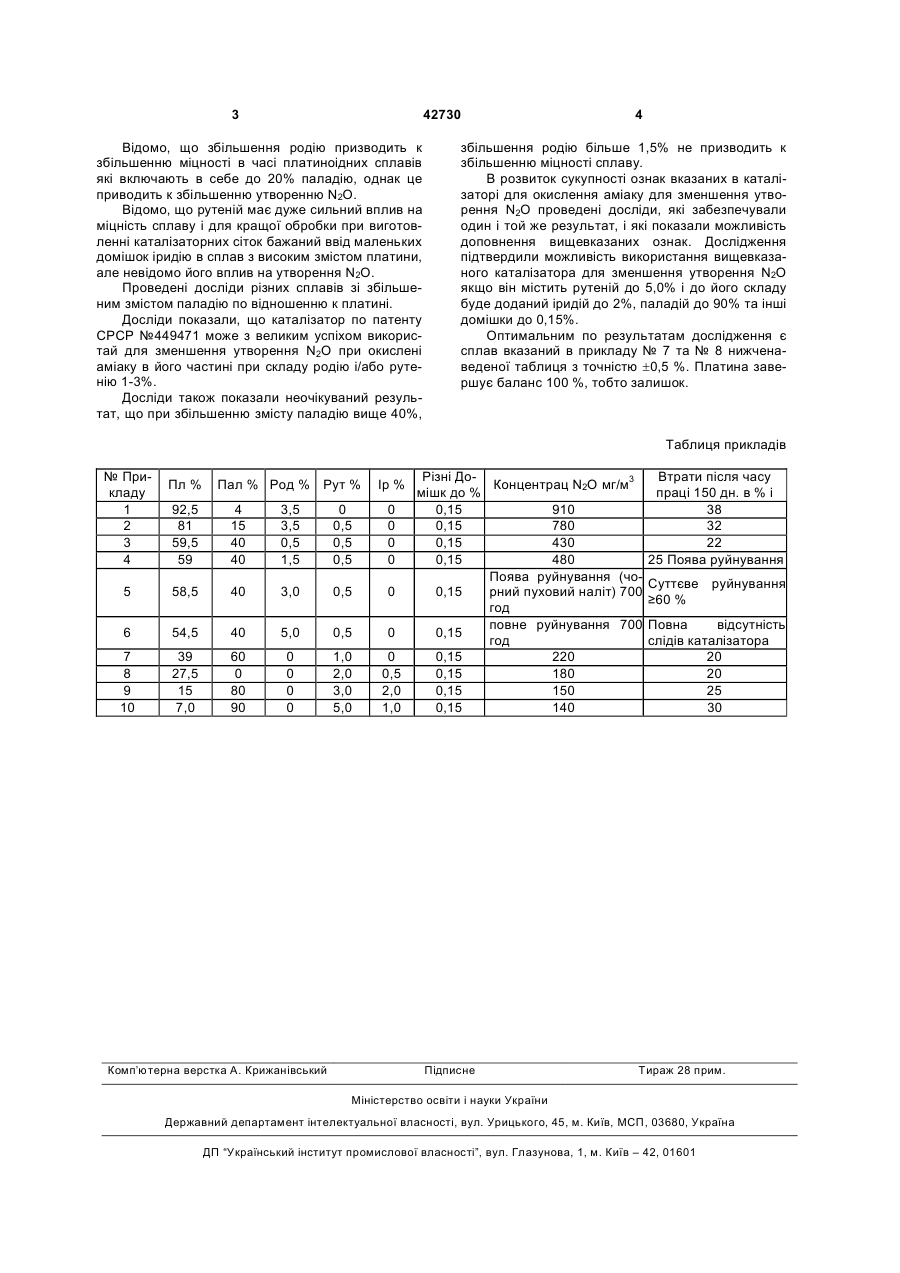

Застосування каталізатора для окислення аміаку, який містить (в вагових %) паладій 40-75 родій і/або рутеній 1-8 платина решта, для зменшення утворення N2О. (19) (21) u200808372 (22) 23.06.2008 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) РЯБЧИКОВ ВАДИМ ОЛЕКСАНДРОВИЧ, РЯБЧИКОВ ОЛЕКСАНДР ОЛЕКСІЙОВИЧ (73) РЯБЧИКОВ ВАДИМ ОЛЕКСАНДРОВИЧ, РЯБЧИКОВ ОЛЕКСАНДР ОЛЕКСІЙОВИЧ 3 42730 Відомо, що збільшення родію призводить к збільшенню міцності в часі платиноідних сплавів які включають в себе до 20% паладію, однак це приводить к збільшенню утворенню N2О. Відомо, що рутеній має дуже сильний вплив на міцність сплаву і для кращої обробки при виготовленні каталізаторних сіток бажаний ввід маленьких домішок іридію в сплав з високим змістом платини, але невідомо його вплив на утворення N2О. Проведені досліди різних сплавів зі збільшеним змістом паладію по відношенню к платині. Досліди показали, що каталізатор по патенту СРСР №449471 може з великим успіхом використай для зменшення утворення N2О при окислені аміаку в його частині при складу родію і/або рутенію 1-3%. Досліди також показали неочікуваний результат, що при збільшенню змісту паладію вище 40%, 4 збільшення родію більше 1,5% не призводить к збільшенню міцності сплаву. В розвиток сукупності ознак вказаних в каталізаторі для окислення аміаку для зменшення утворення N2О проведені досліди, які забезпечували один і той же результат, і які показали можливість доповнення вищевказаних ознак. Дослідження підтвердили можливість використання вищевказаного каталізатора для зменшення утворення N2О якщо він містить рутеній до 5,0% і до його складу буде доданий іридій до 2%, паладій до 90% та інші домішки до 0,15%. Оптимальним по результатам дослідження є сплав вказаний в прикладу № 7 та № 8 нижченаведеної таблиця з точністю ±0,5 %. Платина завершує баланс 100 %, тобто залишок. Таблиця прикладів № Прикладу 1 2 3 4 Пл % Пал % Род % Рут % Ір % 92,5 81 59,5 59 4 15 40 40 3,5 3,5 0,5 1,5 0 0,5 0,5 0,5 0 0 0 0 5 58,5 40 3,0 0,5 0 6 54,5 40 5,0 0,5 0 7 8 9 10 39 27,5 15 7,0 60 0 80 90 0 0 0 0 1,0 2,0 3,0 5,0 0 0,5 2,0 1,0 Комп’ютерна верстка А. Крижанівський Різні ДоКонцентрац N2O мг/м3 мішк до % 0,15 910 0,15 780 0,15 430 0,15 480 Поява руйнування (чо0,15 рний пуховий наліт) 700 год повне руйнування 700 0,15 год 0,15 220 0,15 180 0,15 150 0,15 140 Підписне Втрати після часу праці 150 дн. в % і 38 32 22 25 Поява руйнування Суттєве руйнування ≥60 % Повна відсутність слідів каталізатора 20 20 25 30 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
