Вакуум-апарат з пустотілим гідромеханічним інтенсифікатором
Номер патенту: 35053
Опубліковано: 26.08.2008
Автори: Пушанко Микола Миколайович, Литвиненко Олександр Анатолійович
Формула / Реферат
Вакуум-апарат з пустотілим гідромеханічним інтенсифікатором, що містить вертикальний циліндричний корпус з сепаратором вторинної пари, паровою камерою з циркуляційною трубою і розміщеним гідромеханічним інтенсифікатором з нижнім приводом, патрубками для подачі сиропу, пари та клапаном для спуску звареного утфелю, який відрізняється тим, що циркулятор виконано у вигляді мішалки з пустотілими лопатями різної довжини, закріпленими на трубовалу, з'єднаному з нерухомим паровим колектором, в яких отвори для борбатажу пари розташовані по радіусах різної величини.
Текст

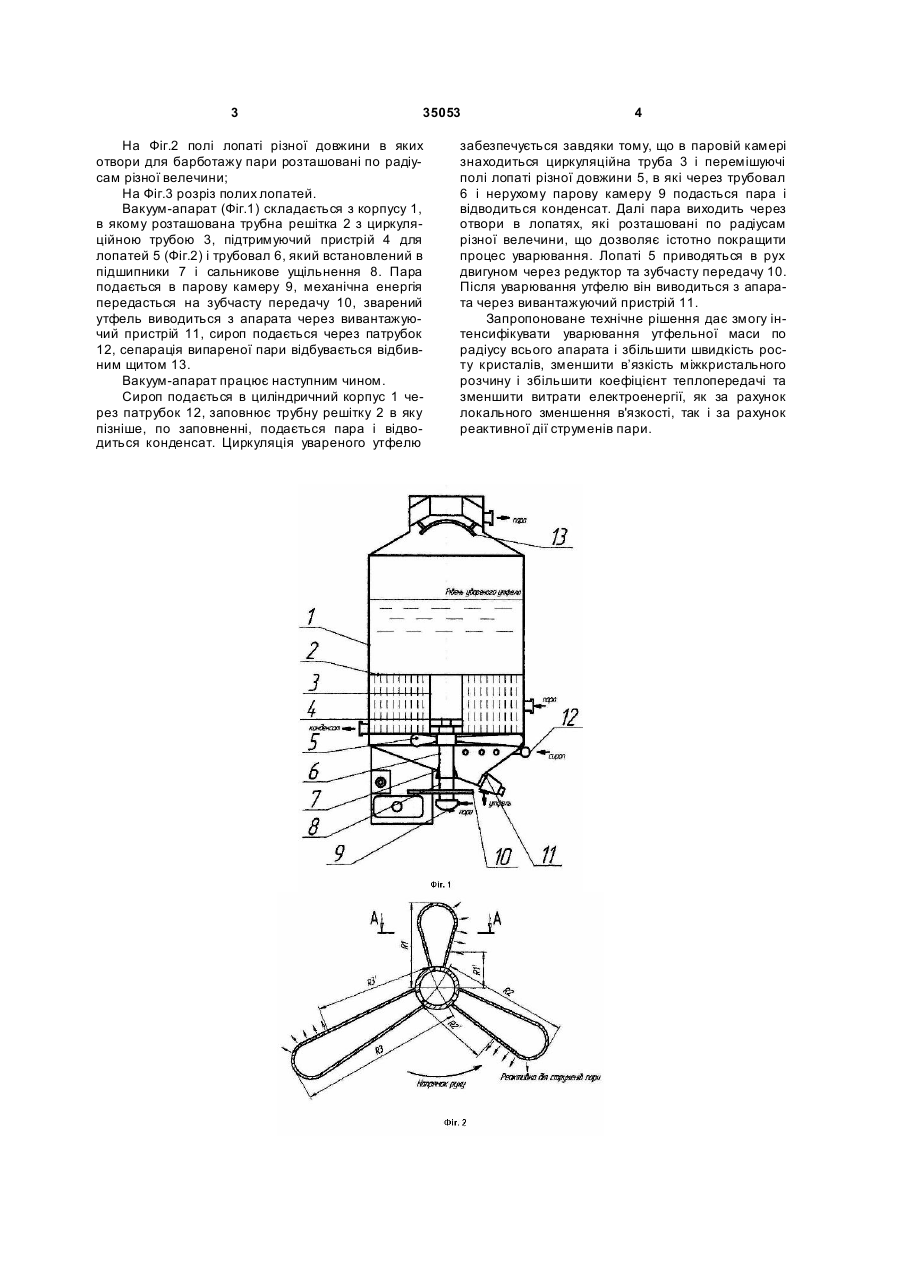

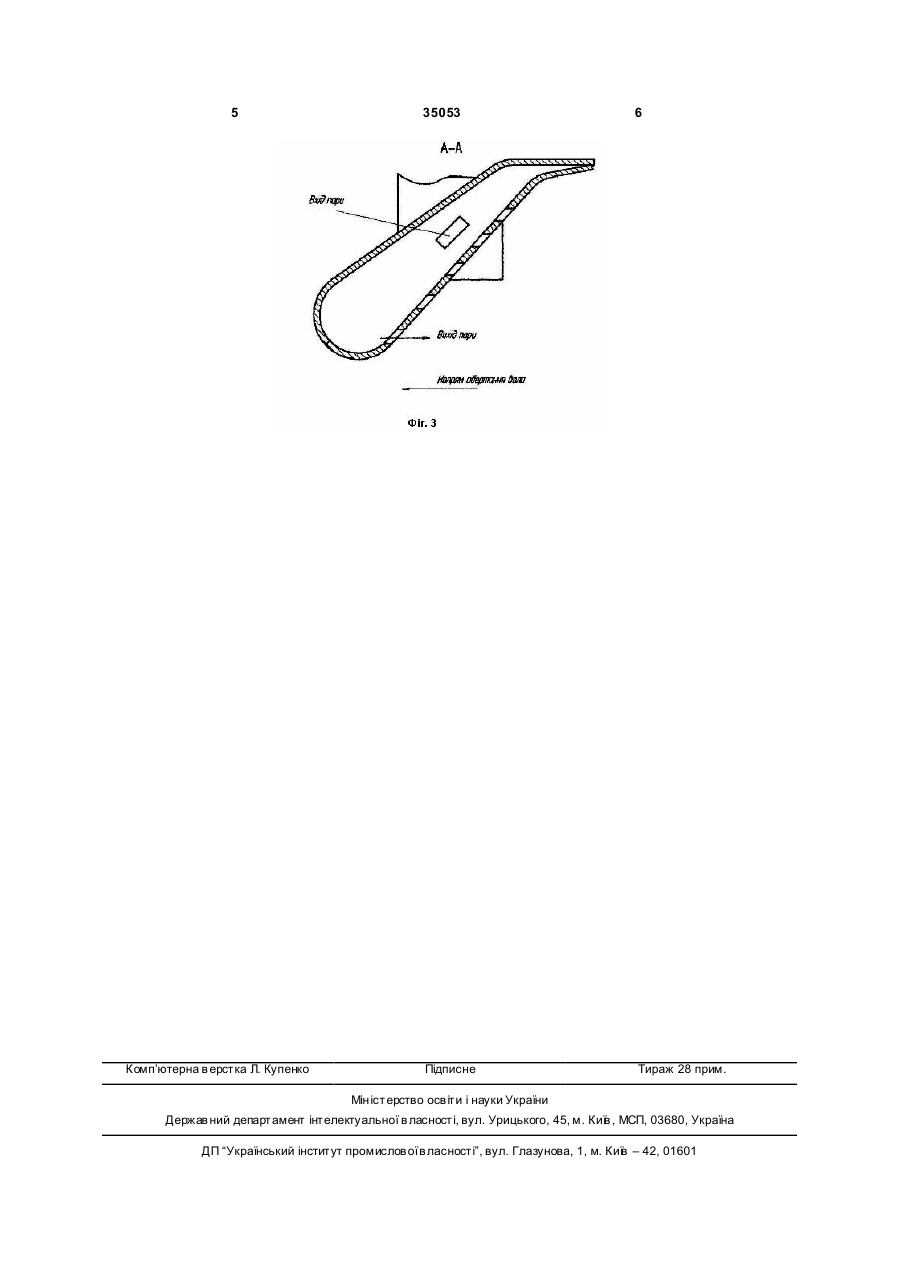

Вакуум-апарат з пустотілим гідромеханічним інтенсифікатором, що містить вертикальний циліндричний корпус з сепаратором вторинної пари, 3 35053 На Фіг.2 полі лопаті різної довжини в яких отвори для барботажу пари розташовані по радіусам різної велечини; На Фіг.3 розріз полих лопатей. Вакуум-апарат (Фіг.1) складається з корпусу 1, в якому розташована трубна решітка 2 з циркуляційною трубою 3, підтримуючий пристрій 4 для лопатей 5 (Фіг.2) і трубовал 6, який встановлений в підшипники 7 і сальникове ущільнення 8. Пара подається в парову камеру 9, механічна енергія передасться на зубчасту передачу 10, зварений утфель виводиться з апарата через вивантажуючий пристрій 11, сироп подається через патрубок 12, сепарація випареної пари відбувається відбивним щитом 13. Вакуум-апарат працює наступним чином. Сироп подається в циліндричний корпус 1 через патрубок 12, заповнює трубну решітку 2 в яку пізніше, по заповненні, подається пара і відводиться конденсат. Циркуляція увареного утфелю 4 забезпечується завдяки тому, що в паровій камері знаходиться циркуляційна труба 3 і перемішуючі полі лопаті різної довжини 5, в які через трубовал 6 і нерухому парову камеру 9 подасться пара і відводиться конденсат. Далі пара виходить через отвори в лопатях, які розташовані по радіусам різної велечини, що дозволяє істотно покращити процес уварювання. Лопаті 5 приводяться в рух двигуном через редуктор та зубчасту передачу 10. Після уварювання утфелю він виводиться з апарата через вивантажуючий пристрій 11. Запропоноване технічне рішення дає змогу інтенсифікувати уварювання утфельної маси по радіусу всього апарата і збільшити швидкість росту кристалів, зменшити в’язкість міжкристального розчину і збільшити коефіцієнт теплопередачі та зменшити витрати електроенергії, як за рахунок локального зменшення в'язкості, так і за рахунок реактивної дії струменів пари. 5 Комп’ютерна в ерстка Л. Купенко 35053 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVacuum pan with hollow hydromechanical intensifier
Автори англійськоюPushanko Mykola Mykolaiovych, Lytvynenko Oleksandr Anatoliiovych
Назва патенту російськоюВакуум-аппарат с пустотелым гидромеханическим интенсификатором
Автори російськоюПушанко Николай Николаевич, Литвиненко Александр Анатольевич
МПК / Мітки
МПК: C13D 1/00
Мітки: інтенсифікатором, пустотілим, вакуум-апарат, гідромеханічним
Код посилання
<a href="https://ua.patents.su/3-35053-vakuum-aparat-z-pustotilim-gidromekhanichnim-intensifikatorom.html" target="_blank" rel="follow" title="База патентів України">Вакуум-апарат з пустотілим гідромеханічним інтенсифікатором</a>
Вакуум-апарат з пустотілим циркулятором
Номер патенту: 27168
Опубліковано: 25.10.2007
Автори: Шелепов Дмитро Васильович, Пушанко Микола Миколайович
МПК: C13D 1/10
Мітки: вакуум-апарат, пустотілим, циркулятором
Формула / Реферат:
Вакуум-апарат з пустотілим циркулятором, що містить вертикальний циліндричний корпус з сепаратором вторинної пари, паровою камерою з циркуляційною трубою і розміщеним механічним циркулятором з нижнім приводом, патрубками для подачі сиропу, пари та клапаном для спуску звареного утфелю, який відрізняється тим, що циркулятор виконано у вигляді пустотілої лопатевої мішалки, закріпленої на трубовалу, з'єднаному з нерухомим паровим колектором.
Вакуум-апарат з гідромеханічним циркулятором
Номер патенту: 34983
Опубліковано: 26.08.2008
Автори: Мороз Віктор Іванович, Пушанко Микола Миколайович
МПК: C13D 1/10
Мітки: циркулятором, гідромеханічним, вакуум-апарат
Формула / Реферат:
Вакуум-апарат з гідромеханічним циркулятором, що містить вертикальний циліндричний корпус з сепаратором вторинної пари, паровою камерою з циркуляційною трубою і патрубками для подачі сиропу, пари та клапаном для спуску звареного утфелю, який відрізняється тим, що гідромеханічний циркулятор закріплений на пустотілому валу, з'єднаному з нерухомим паровим колектором, і виконаний у вигляді мішалки з пустотілими лопатями, на тильних сторонах яких...
Вакуум-апарат для кристалізації розчинів
Номер патенту: 14516
Опубліковано: 15.05.2006
Автори: Мирончук Валерій Григорович, Ночніченко Іван Юрійович
МПК: C13F 1/00
Мітки: вакуум-апарат, розчинів, кристалізації
Формула / Реферат:
1. Вакуум-апарат для кристалізації розчинів, що має вертикальний циліндричний корпус, підвісну гріючу камеру з центральним опускним каналом, циркулятор для перемішування та циркуляції кристаломаси, який відрізняється тим, що гріюча камера має радіально розташовані підйомні призмоподібні канали, які розширюються від центру до периферії.2. Вакуум-апарат за п. 1, який відрізняється тим, що поверхня радіальних стінок підйомних каналів...
Вакуум-апарат для кристалізації розчинів
Номер патенту: 14752
Опубліковано: 15.05.2006
Автори: Погорілий Тарас Михайлович, Мирончук Валерій Григорович, Ночніченко Іван Юрійович
МПК: C13F 1/00
Мітки: розчинів, кристалізації, вакуум-апарат
Формула / Реферат:
Вакуум-апарат для кристалізації розчинів, що містить вертикальний циліндричний корпус, підвісну нагрівну камеру з центральним опускним каналом, циркулятор для перемішування та циркуляції кристаломаси, який відрізняється тим, що в центральному опускному каналі розташовано порожнистий циліндр, який спирається бортиками, що знаходяться у його верхній частині, на парову камеру, і може вільно спливати при наповненні вакуум-апарата розчином під...
Вакуум-апарат безперервної дії для кристралізації цукру
Номер патенту: 37859
Опубліковано: 15.05.2001
Автори: Гулий Іван Степанович, Погорілий Тарас Михайлович, Мирончук Валерій Григорович, Бабко Євген Миколайович
Мітки: цукру, вакуум-апарат, безперервної, кристралізації, дії
Текст:
...перегородки 6 і циліндрична обичайка 8, а під нею нижні вертикальні перегородки 7 і циліндрична обичайка 9, які ділять камеру росту кристалів на секції І, II, III, IV, V і утворюють пучки кип'ятильних труб 10 для переходу утфелю з попередніх секцій в наступну. В нижній частині корпуса вакуум-апарата розташовані колектори 11 для підведення цукрового розчину, а в останній секції колектор 12 для підведення цукрового розчину - у верхній...
