Ковпачкова тарілка

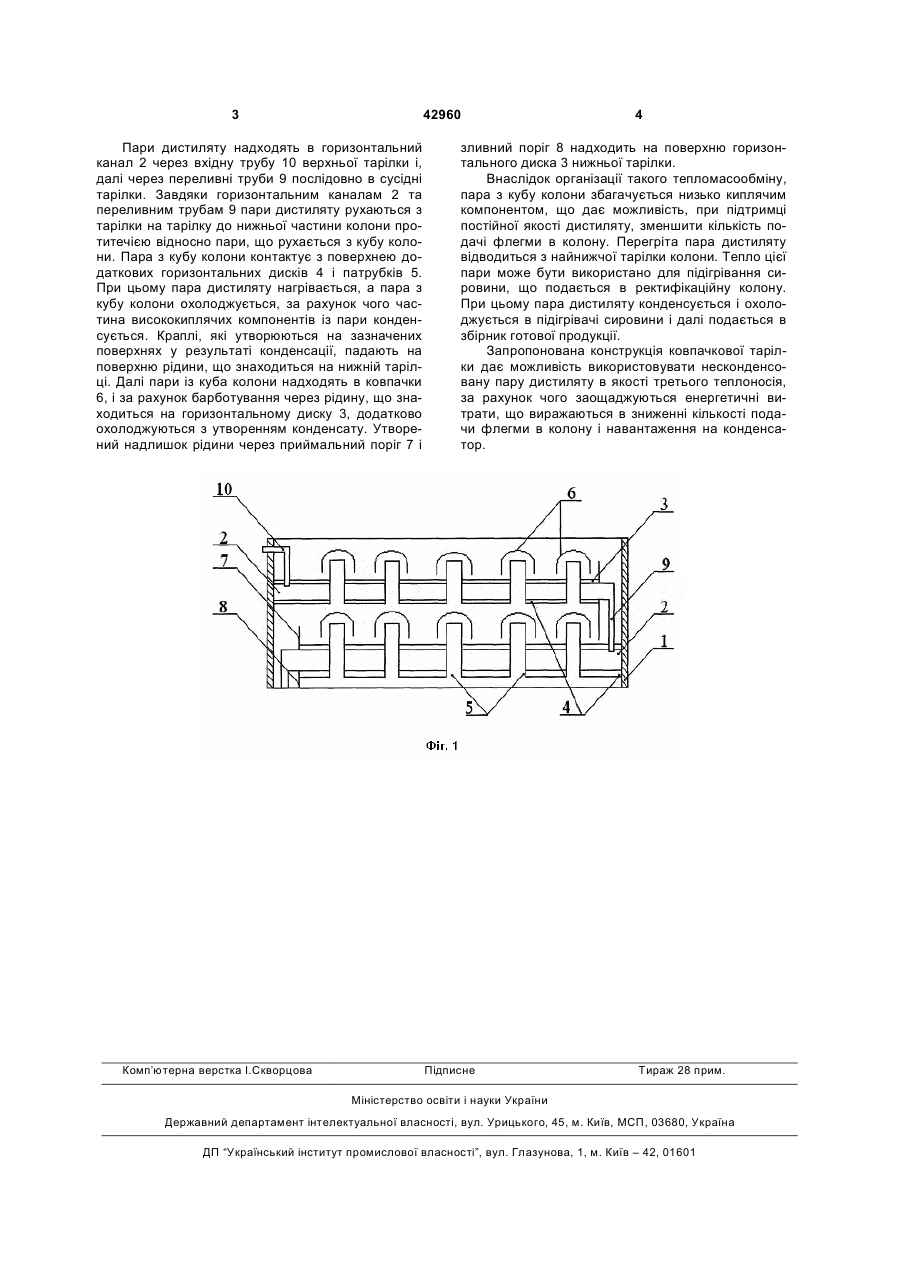

Ковпачкова тарілка, що містить диск з діаметрально розташованими приймальним і зливним порогами, патрубки з ковпачками, які розташовані на диску тарілки, і перегородку, що утворює переливний канал, яка відрізняється тим, що має додатковий диск з отворами для патрубків, встановлений паралельно основному диску, і переливні труби, що розташовані в переливних каналах між сусідніми тарілками. (19) (21) u200902335 (22) 16.03.2009 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) ВОЛОШИН МИКОЛА ДМИТРОВИЧ, ПАНЧЕНКО МИКОЛА ІВАНОВИЧ, ГАЛАНЬОВА ІРИНА ВОЛОДИМИРІВНА (73) ДНІПРОДЗЕРЖИНСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 42960 Пари дистиляту надходять в горизонтальний канал 2 через вхідну трубу 10 верхньої тарілки і, далі через переливні труби 9 послідовно в сусідні тарілки. Завдяки горизонтальним каналам 2 та переливним трубам 9 пари дистиляту рухаються з тарілки на тарілку до нижньої частини колони протитечією відносно пари, що рухається з кубу колони. Пара з кубу колони контактує з поверхнею додаткових горизонтальних дисків 4 і патрубків 5. При цьому пара дистиляту нагрівається, а пара з кубу колони охолоджується, за рахунок чого частина висококиплячих компонентів із пари конденсується. Краплі, які утворюються на зазначених поверхнях у результаті конденсації, падають на поверхню рідини, що знаходиться на нижній тарілці. Далі пари із куба колони надходять в ковпачки 6, і за рахунок барботування через рідину, що знаходиться на горизонтальному диску 3, додатково охолоджуються з утворенням конденсату. Утворений надлишок рідини через приймальний поріг 7 і Комп’ютерна верстка І.Скворцова 4 зливний поріг 8 надходить на поверхню горизонтального диска 3 нижньої тарілки. Внаслідок організації такого тепломасообміну, пара з кубу колони збагачується низько киплячим компонентом, що дає можливість, при підтримці постійної якості дистиляту, зменшити кількість подачі флегми в колону. Перегріта пара дистиляту відводиться з найнижчої тарілки колони. Тепло цієї пари може бути використано для підігрівання сировини, що подається в ректифікаційну колону. При цьому пара дистиляту конденсується і охолоджується в підігрівачі сировини і далі подається в збірник готової продукції. Запропонована конструкція ковпачкової тарілки дає можливість використовувати несконденсовану пару дистиляту в якості третього теплоносія, за рахунок чого заощаджуються енергетичні витрати, що виражаються в зниженні кількості подачи флегми в колону і навантаження на конденсатор. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
