Спосіб захисту електродвигуна

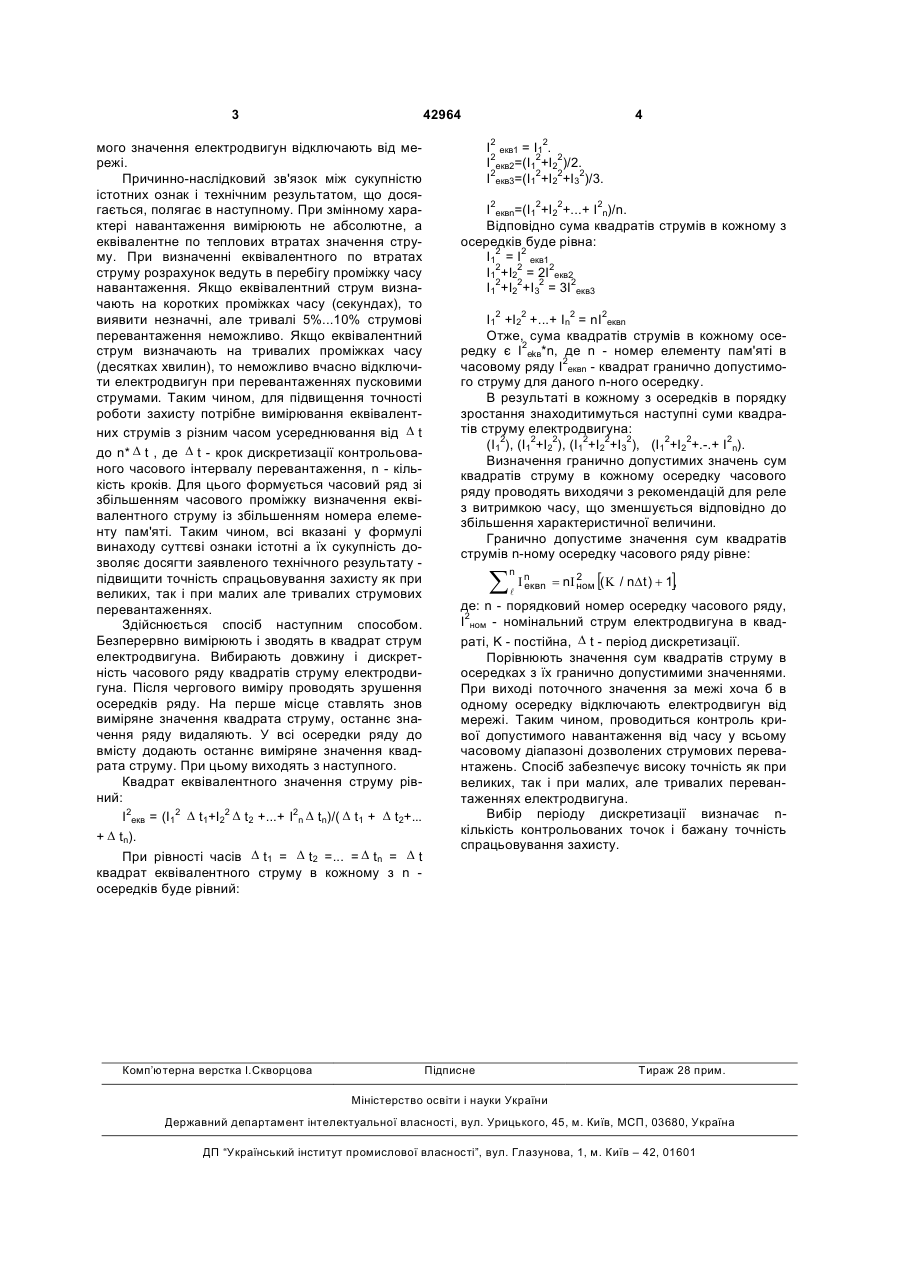

Спосіб захисту електродвигуна, що включає безперервне вимірювання струму електродвигуна, відключення електродвигуна від мережі при перевищенні гранично допустимої тривалості струмового перевантаження в будь-якій з nконтрольованих точок, який відрізняється тим, 3 42964 мого значення електродвигун відключають від мережі. Причинно-наслідковий зв'язок між сукупністю істотних ознак і технічним результатом, що досягається, полягає в наступному. При змінному характері навантаження вимірюють не абсолютне, а еквівалентне по теплових втратах значення струму. При визначенні еквівалентного по втратах струму розрахунок ведуть в перебігу проміжку часу навантаження. Якщо еквівалентний струм визначають на коротких проміжках часу (секундах), то виявити незначні, але тривалі 5%...10% струмові перевантаження неможливо. Якщо еквівалентний струм визначають на тривалих проміжках часу (десятках хвилин), то неможливо вчасно відключити електродвигун при перевантаженнях пусковими струмами. Таким чином, для підвищення точності роботи захисту потрібне вимірювання еквівалентних струмів з різним часом усереднювання від D t до n* D t , де D t - крок дискретизації контрольованого часового інтервалу перевантаження, n - кількість кроків. Для цього формується часовий ряд зі збільшенням часового проміжку визначення еквівалентного струму із збільшенням номера елементу пам'яті. Таким чином, всі вказані у формулі винаходу суттєві ознаки істотні а їх сукупність дозволяє досягти заявленого технічного результату підвищити точність спрацьовування захисту як при великих, так і при малих але тривалих струмових перевантаженнях. Здійснюється спосіб наступним способом. Безперервно вимірюють і зводять в квадрат струм електродвигуна. Вибирають довжину і дискретність часового ряду квадратів струму електродвигуна. Після чергового виміру проводять зрушення осередків ряду. На перше місце ставлять знов виміряне значення квадрата струму, останнє значення ряду видаляють. У всі осередки ряду до вмісту додають останнє виміряне значення квадрата струму. При цьому виходять з наступного. Квадрат еквівалентного значення струму рівний: 2 2 І2екв = (І12 D t1+I2 D t2 +...+ I n D tn)/( D t1 + D t2+... + D tn). При рівності часів D t1 = D t2 =... = D tn = D t квадрат еквівалентного струму в кожному з n осередків буде рівний: Комп’ютерна верстка І.Скворцова 4 I2 екв1 = I12. І2екв2=(І12+І22)/2. І2екв3=(І12+І22+І32)/3. І2еквn=(І12+І22+...+ І2n)/n. Відповідно сума квадратів струмів в кожному з осередків буде рівна: I12 = I2 екв1 І12+І22 = 2І2екв2 І12+І22+І32 = 3І2екв3 І12 +І22 +...+ Іn2 = nІ2еквn Отже, сума квадратів струмів в кожному осередку є І2еkв*n, де n - номер елементу пам'яті в часовому ряду І2еквn - квадрат гранично допустимого струму для даного n-ного осередку. В результаті в кожному з осередків в порядку зростання знаходитимуться наступні суми квадратів струму електродвигуна: (І12), (I12+І22), (І12+І22+І32), (І12+І22+.-.+ І2n). Визначення гранично допустимих значень сум квадратів струму в кожному осередку часового ряду проводять виходячи з рекомендацій для реле з витримкою часу, що зменшується відповідно до збільшення характеристичної величини. Гранично допустиме значення сум квадратів струмів n-ному осередку часового ряду рівне: å n n I еквn l 2 = nI ном [( K / nDt ) + 1], де: n - порядковий номер осередку часового ряду, І2ном - номінальний струм електродвигуна в квадраті, K - постійна, D t - період дискретизації. Порівнюють значення сум квадратів струму в осередках з їх гранично допустимими значеннями. При виході поточного значення за межі хоча б в одному осередку відключають електродвигун від мережі. Таким чином, проводиться контроль кривої допустимого навантаження від часу у всьому часовому діапазоні дозволених струмових перевантажень. Спосіб забезпечує високу точність як при великих, так і при малих, але тривалих перевантаженнях електродвигуна. Вибір періоду дискретизації визначає nкількість контрольованих точок і бажану точність спрацьовування захисту. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
