Вимірювальний перетворювач потужності на нвч
Номер патенту: 43000
Опубліковано: 15.11.2001
Автори: Кісельов Єгор Миколайович, Костенко Віталій Леонідович
Формула / Реферат
Вимірювальний перетворювач потужності на НВЧ, що включає кремнієву рамку з виконаним у ній підсилювальним елементом, діелектричну основу з розташованими на ній керуючим елементом із нижнім і верхнім електродами, чутливим елементом і міжелементні з'єднання між підсилювальним і керуючими елементами, який відрізняється тим, що діелектрична основа з керуючим елементом із нижнім і верхнім електродами і чутливим елементом розташовані послідовно над підсилювальним елементом, а міжелементні з'єднання знаходяться у вікні, виконаному в діелектричній основі.
Текст

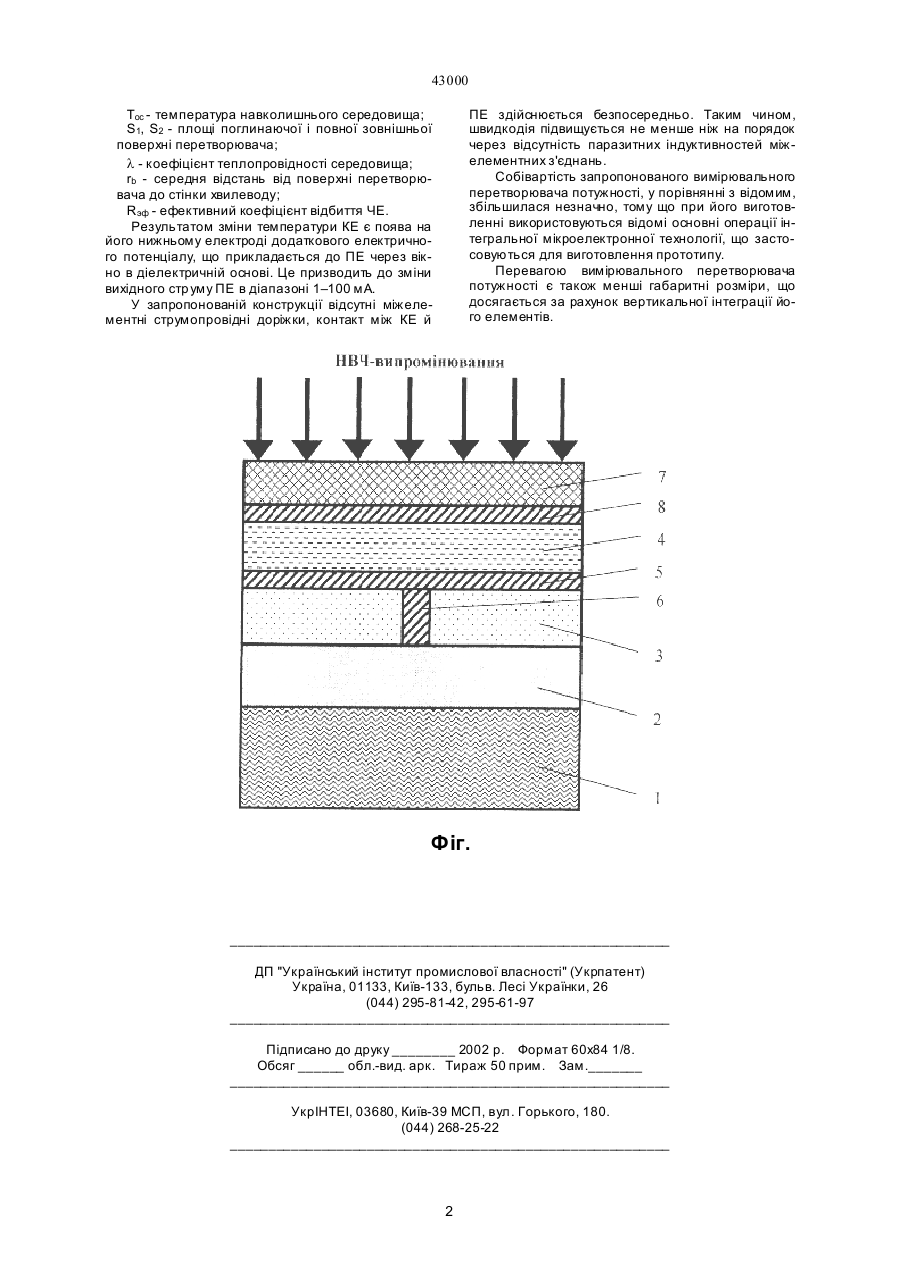

Вимірювальний перетворювач потужності на НВЧ, що включає кремнієву рамку з виконаним у 43000 Тос - температура навколишнього середовища; S1, S2 - площі поглинаючої і повної зовнішньої поверхні перетворювача; l - коефіцієнт теплопровідності середовища; rb - середня відстань від поверхні перетворювача до стінки хвилеводу; Rэф - ефективний коефіцієнт відбиття ЧЕ. Результатом зміни температури КЕ є поява на його нижньому електроді додаткового електричного потенціалу, що прикладається до ПЕ через вікно в діелектричній основі. Це призводить до зміни вихідного стр уму ПЕ в діапазоні 1–100 мА. У запропонованій конструкції відсутні міжелементні струмопровідні доріжки, контакт між КЕ й ПЕ здійснюється безпосередньо. Таким чином, швидкодія підвищується не менше ніж на порядок через відсутність паразитних індуктивностей міжелементних з'єднань. Собівартість запропонованого вимірювального перетворювача потужності, у порівнянні з відомим, збільшилася незначно, тому що при його виготовленні використовуються відомі основні операції інтегральної мікроелектронної технології, що застосовуються для виготовлення прототипу. Перевагою вимірювального перетворювача потужності є також менші габаритні розміри, що досягається за рахунок вертикальної інтеграції його елементів. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDetecting power converter for superhigh frequencies
Автори англійськоюKiseliov Yehor Mykolaiovych, Kostenko Vitalii Leonidovych
Назва патенту російськоюИзмерительный преобразователь мощности на свч
Автори російськоюКиселев Егор Николаевич, Костенко Виталий Леонидович
МПК / Мітки
МПК: G01R 21/00, H01L 27/00
Мітки: перетворювач, вимірювальний, нвч, потужності
Код посилання
<a href="https://ua.patents.su/2-43000-vimiryuvalnijj-peretvoryuvach-potuzhnosti-na-nvch.html" target="_blank" rel="follow" title="База патентів України">Вимірювальний перетворювач потужності на нвч</a>
