Перетворювач змінного струму
Номер патенту: 42999
Опубліковано: 15.11.2001
Автори: Варшава Славомир Степанович, Островський Ігор Петрович, Дружинін Анатолій Олександрович
Формула / Реферат
Перетворювач змінного струму, який містить структуру, що включає резистивну область, ізоляційний шар, термоелектричну область, який відрізняється тим, що вся структура виконана з одного напівпровідникового ниткоподібного елемента p-Si у формі хрестоподібного зростка з двох кристалів - поздовжнього і поперечного, причому поздовжній кристал є резистивною областю, поперечний - термоелектричною, а вузол зростка - ізоляційним шаром.
Текст

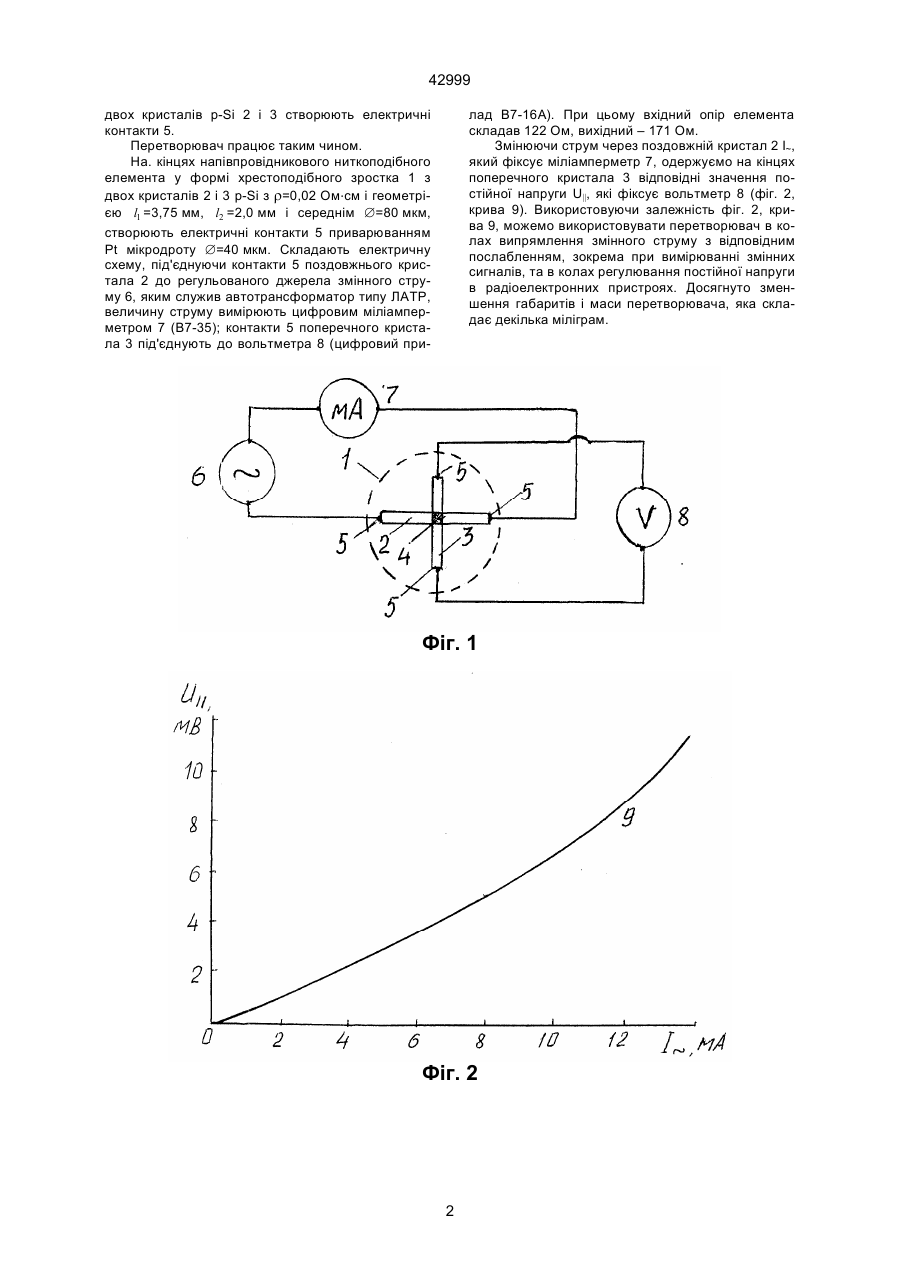

Перетворювач змінного струму, який містить структуру, що включає резистивну область, ізоляційний шар, термоелектричну область, який відрізняється тим, що вся структура виконана з одного напівпровідникового ниткоподібного елемента p-Si у формі хрестоподібного зростка з двох кристалів поздовжнього і поперечного, причому поздовжній кристал є резистивною областю, поперечний термоелектричною, а вузол зростка - ізоляційним шаром. (19) (21) 2000116356 (22) 10.11.2000 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Варшава Славомир Степанович, Дружинін Анатолій Олександрович, Островський Ігор Петрович (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", UA 42999 лад В7-16А). При цьому вхідний опір елемента складав 122 Ом, вихідний – 171 Ом. Змінюючи струм через поздовжній кристал 2 І~, який фіксує міліамперметр 7, одержуємо на кінцях поперечного кристала 3 відповідні значення постійної напруги U||, які фіксує вольтметр 8 (фіг. 2, крива 9). Використовуючи залежність фіг. 2, крива 9, можемо використовувати перетворювач в колах випрямлення змінного струму з відповідним послабленням, зокрема при вимірюванні змінних сигналів, та в колах регулювання постійної напруги в радіоелектронних пристроях. Досягнуто зменшення габаритів і маси перетворювача, яка складає декілька міліграм. двох кристалів р-Sі 2 і 3 створюють електричні контакти 5. Перетворювач працює таким чином. На. кінцях напівпровідникового ниткоподібного елемента у формі хрестоподібного зростка 1 з двох кристалів 2 і 3 р-Sі з r=0,02 Ом×см і геометрією l1 =3,75 мм, l2 =2,0 мм і середнім Æ=80 мкм, створюють електричні контакти 5 приварюванням Рt мікродроту Æ=40 мкм. Складають електричну схему, під'єднуючи контакти 5 поздовжнього кристала 2 до регульованого джерела змінного струму 6, яким служив автотрансформатор типу ЛАТР, величину струму вимірюють цифровим міліамперметром 7 (В7-35); контакти 5 поперечного кристала 3 під'єднують до вольтметра 8 (цифровий при Фіг. 1 Фіг. 2 2 42999 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюAlternating current converter
Автори англійськоюVarshava Slavomyr Stepanovych, Druzhynin Anatolii Oleksandrovych, Ostrovskyi Ihor Petrovych
Назва патенту російськоюПреобразователь переменного тока
Автори російськоюВаршава Славомир Степанович, Дружинин Анатолий Александрович, Островский Игорь Петрович
МПК / Мітки
МПК: H02M 7/00
Мітки: змінного, перетворювач, струму
