Штамп для виготовлення біметалевих виробів

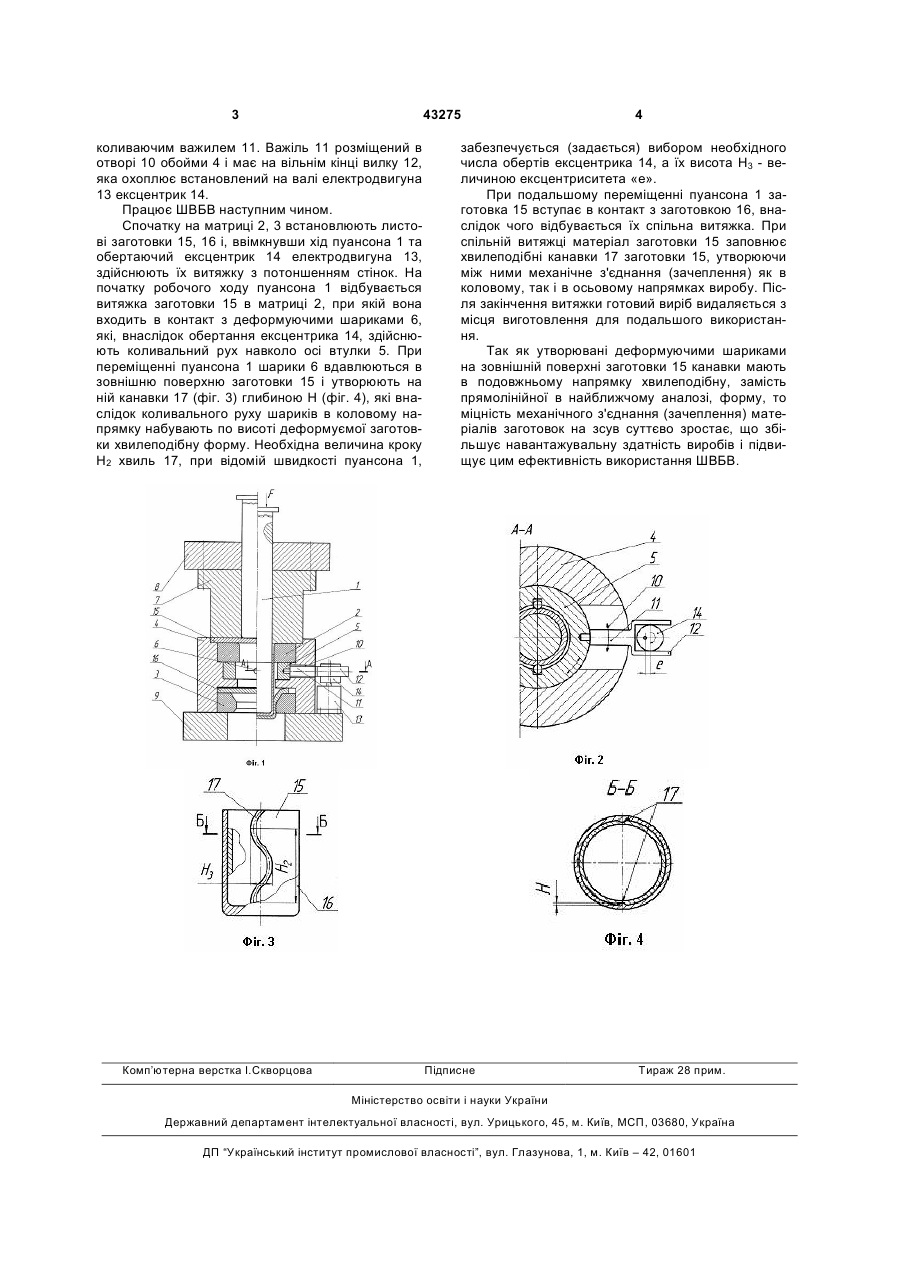

Штамп для виготовлення біметалевих виробів, що містить встановлені по спільній осі пуансон, дві дистанційно розміщені в обоймі матриці, розташовану між матрицями втулку з деформуючими шариками, притискний циліндр, а також верхню і нижню плити, який відрізняється тим, що обойма виконана з розташованим в її стінці отвором, а втулка обладнана розміщеним в згаданому отворі і приєднаним до неї одним кінцем примусово коливним важелем. (19) (21) u200902424 (22) 18.03.2009 (24) 10.08.2009 (46) 10.08.2009, Бюл.№ 15, 2009 р. (72) ТІТОВ ВЯЧЕСЛАВ АНДРІЙОВИЧ, ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, ХОЛЯВІК ОЛЬГА ВІТАЛІЇВНА, БОРИС РУСЛАН СТЕПАНОВИЧ, КЛІСКО АНДРІЙ ВАЛЕРІЙОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 43275 коливаючим важилем 11. Важіль 11 розміщений в отворі 10 обойми 4 і має на вільнім кінці вилку 12, яка охоплює встановлений на валі електродвигуна 13 ексцентрик 14. Працює ШВБВ наступним чином. Спочатку на матриці 2, 3 встановлюють листові заготовки 15, 16 і, ввімкнувши хід пуансона 1 та обертаючий ексцентрик 14 електродвигуна 13, здійснюють їх витяжку з потоншенням стінок. На початку робочого ходу пуансона 1 відбувається витяжка заготовки 15 в матриці 2, при якій вона входить в контакт з деформуючими шариками 6, які, внаслідок обертання ексцентрика 14, здійснюють коливальний рух навколо осі втулки 5. При переміщенні пуансона 1 шарики 6 вдавлюються в зовнішню поверхню заготовки 15 і утворюють на ній канавки 17 (фіг. 3) глибиною Н (фіг. 4), які внаслідок коливального руху шариків в коловому напрямку набувають по висоті деформуємої заготовки хвилеподібну форму. Необхідна величина кроку Н2 хвиль 17, при відомій швидкості пуансона 1, Комп’ютерна верстка І.Скворцова 4 забезпечується (задається) вибором необхідного числа обертів ексцентрика 14, а їх висота Н3 - величиною ексцентриситета «е». При подальшому переміщенні пуансона 1 заготовка 15 вступає в контакт з заготовкою 16, внаслідок чого відбувається їх спільна витяжка. При спільній витяжці матеріал заготовки 15 заповнює хвилеподібні канавки 17 заготовки 15, утворюючи між ними механічне з'єднання (зачеплення) як в коловому, так і в осьовому напрямках виробу. Після закінчення витяжки готовий виріб видаляється з місця виготовлення для подальшого використання. Так як утворювані деформуючими шариками на зовнішній поверхні заготовки 15 канавки мають в подовжньому напрямку хвилеподібну, замість прямолінійної в найближчому аналозі, форму, то міцність механічного з'єднання (зачеплення) матеріалів заготовок на зсув суттєво зростає, що збільшує навантажувальну здатність виробів і підвищує цим ефективність використання ШВБВ. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
