Мотор-редуктор

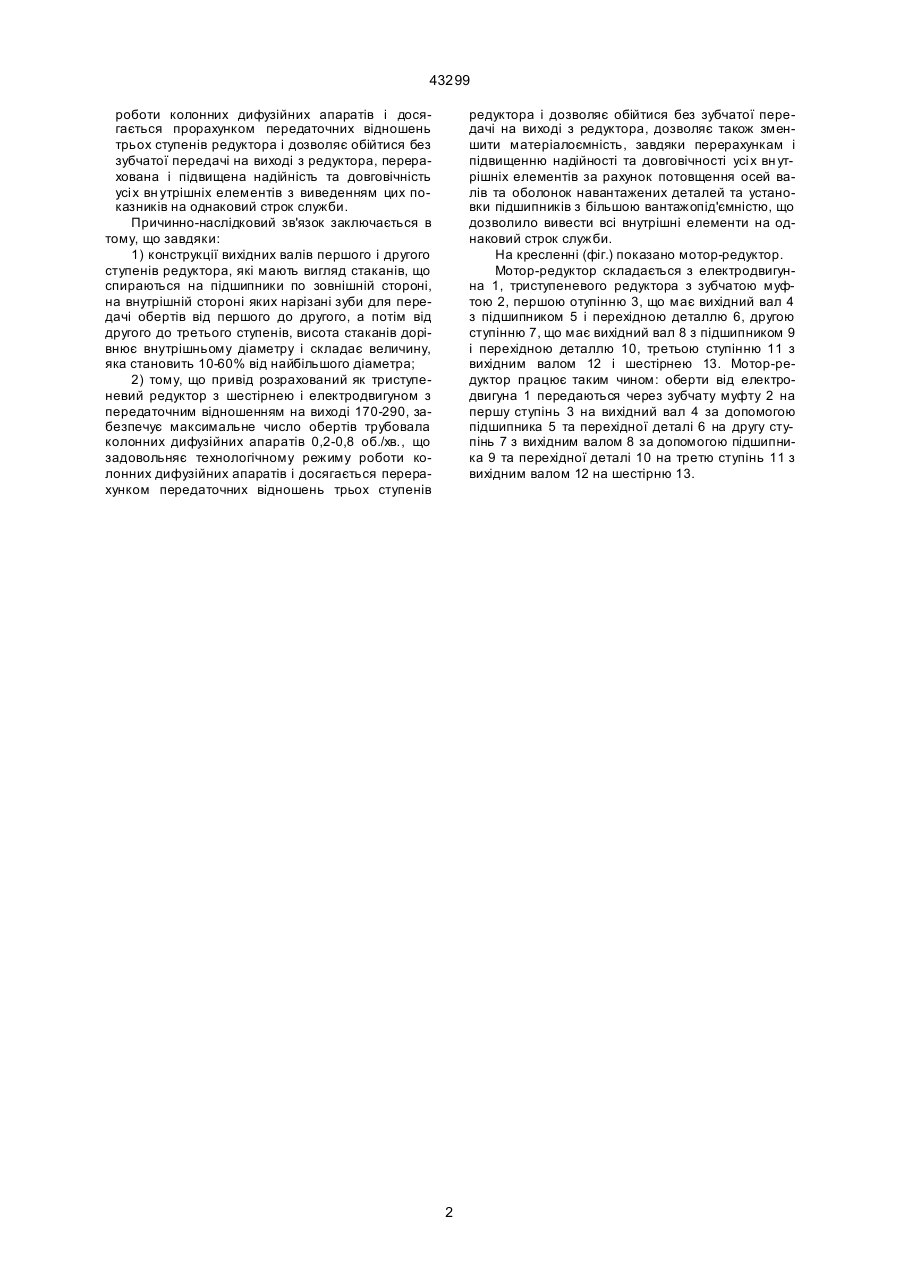

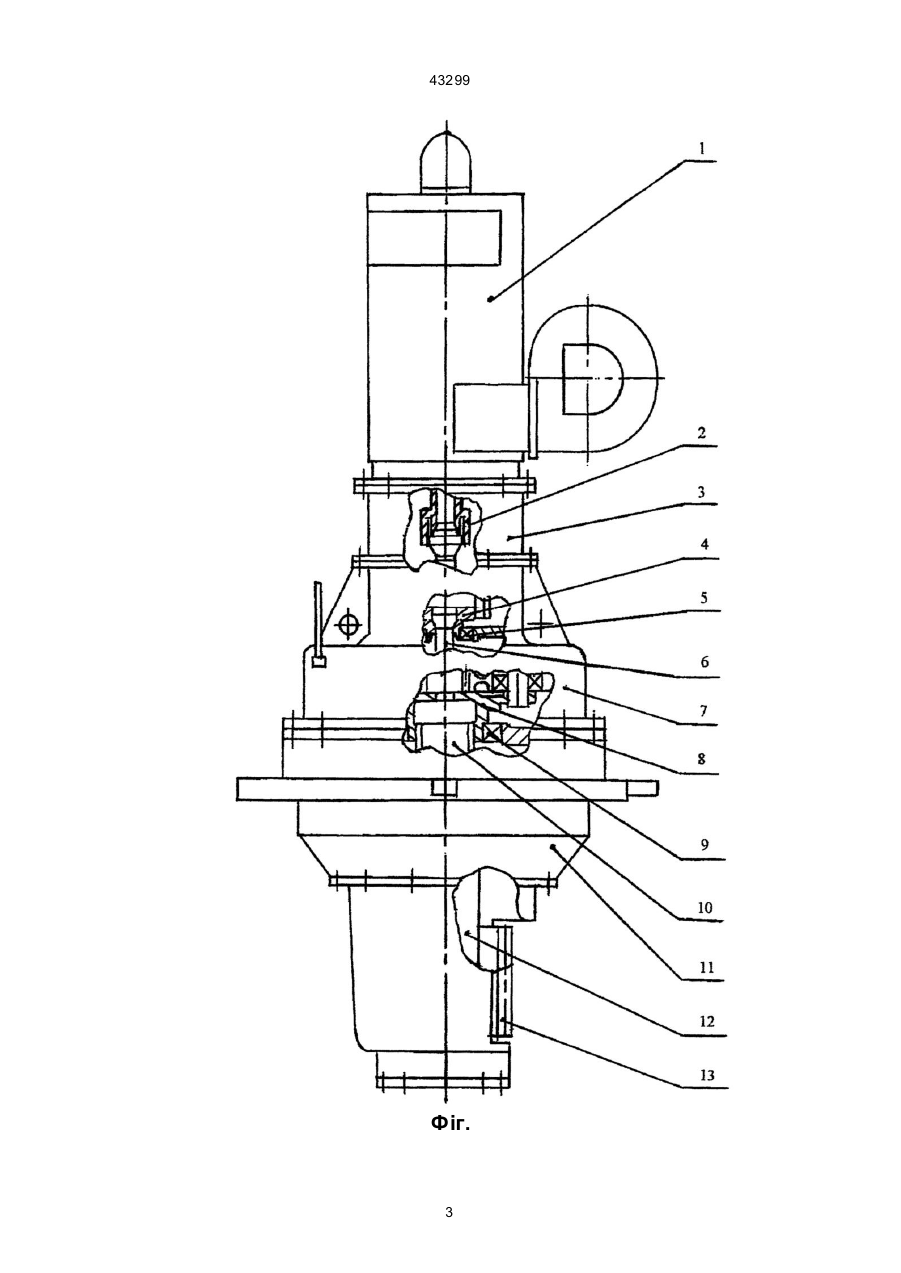

1. Мотор-редуктор, який складається з електродвигуна, триступеневого планетарного редуктора, перший, другий і третій ступені якого закінчу 43299 роботи колонних дифузійних апаратів і досягається прорахунком передаточних відношень трьох ступенів редуктора і дозволяє обійтися без зубчатої передачі на виході з редуктора, перерахована і підвищена надійність та довговічність усі х вн утрішніх елементів з виведенням цих показників на однаковий строк служби. Причинно-наслідковий зв'язок заключається в тому, що завдяки: 1) конструкції вихідних валів першого і другого ступенів редуктора, які мають вигляд стаканів, що спираються на підшипники по зовнішній стороні, на внутрішній стороні яких нарізані зуби для передачі обертів від першого до другого, а потім від другого до третього ступенів, висота стаканів дорівнює внутрішньому діаметру і складає величину, яка становить 10-60% від найбільшого діаметра; 2) тому, що привід розрахований як триступеневий редуктор з шестірнею і електродвигуном з передаточним відношенням на виході 170-290, забезпечує максимальне число обертів трубовала колонних дифузійних апаратів 0,2-0,8 об./хв., що задовольняє технологічному режиму роботи колонних дифузійних апаратів і досягається перерахунком передаточних відношень трьох ступенів редуктора і дозволяє обійтися без зубчатої передачі на виході з редуктора, дозволяє також зменшити матеріалоємність, завдяки перерахункам і підвищенню надійності та довговічності усі х вн утрішніх елементів за рахунок потовщення осей валів та оболонок навантажених деталей та установки підшипників з більшою вантажопід'ємністю, що дозволило вивести всі внутрішні елементи на однаковий строк служби. На кресленні (фіг.) показано мотор-редуктор. Мотор-редуктор складається з електродвигунна 1, триступеневого редуктора з зубчатою муфтою 2, першою отупінню 3, що має вихідний вал 4 з підшипником 5 і перехідною деталлю 6, другою ступінню 7, що має вихідний вал 8 з підшипником 9 і перехідною деталлю 10, третьою ступінню 11 з вихідним валом 12 і шестірнею 13. Мотор-редуктор працює таким чином: оберти від електродвигуна 1 передаються через зубчату муфту 2 на першу ступінь 3 на вихідний вал 4 за допомогою підшипника 5 та перехідної деталі 6 на другу ступінь 7 з вихідним валом 8 за допомогою підшипника 9 та перехідної деталі 10 на третю ступінь 11 з вихідним валом 12 на шестірню 13. 2 43299 Фіг. 3 43299 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
