Комбікормовий агрегат

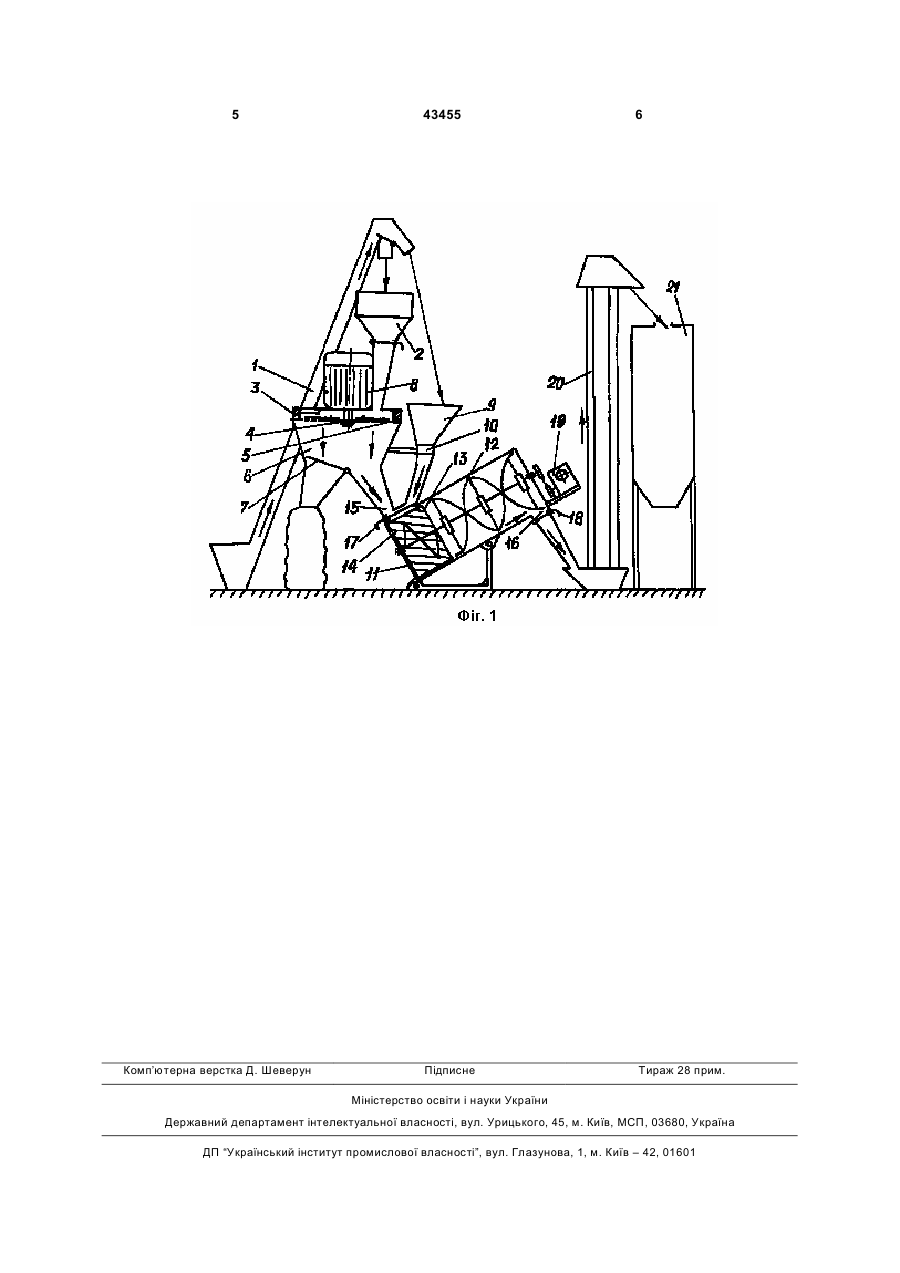

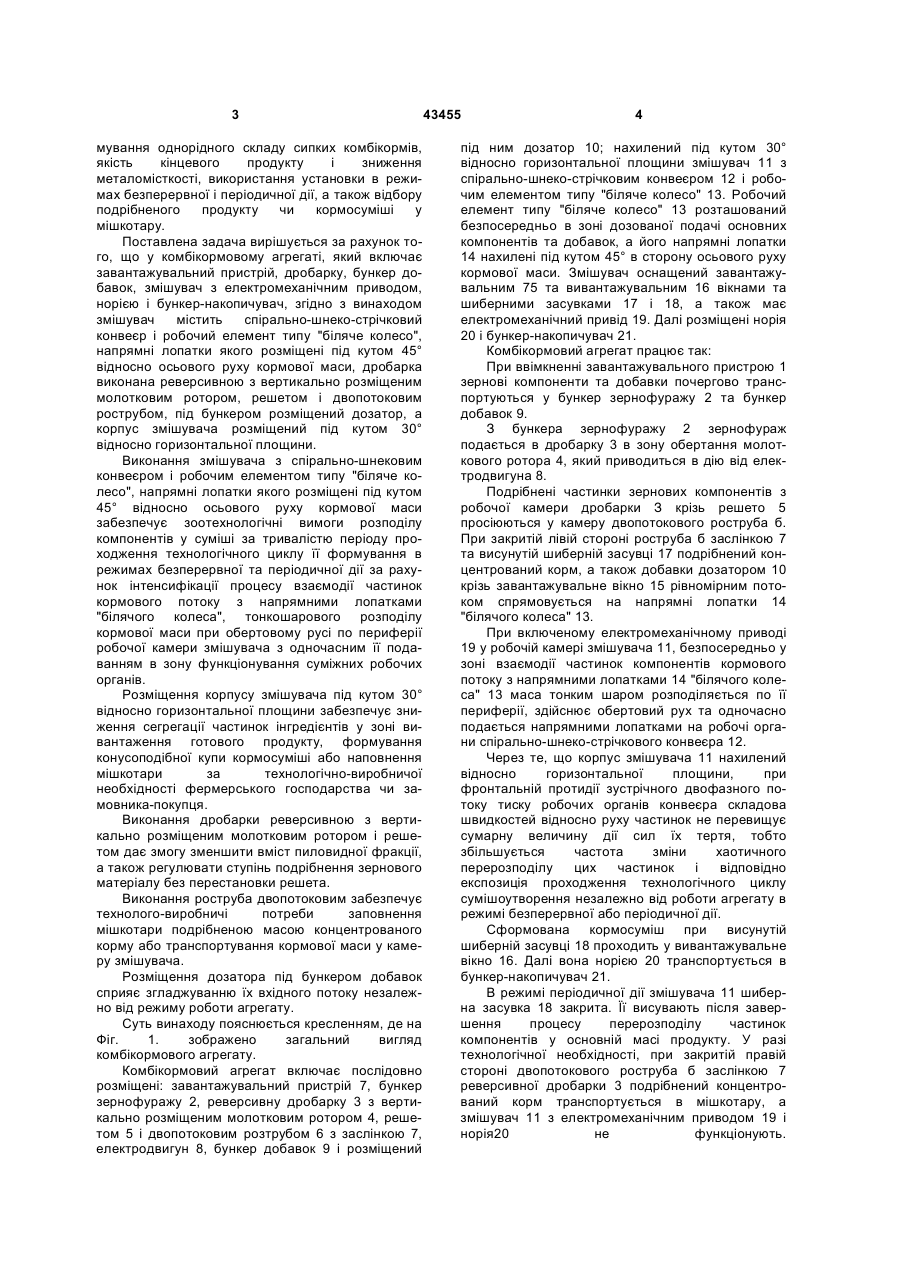

1. Комбікормовий агрегат, що містить завантажувальний пристрій, бункер зернофуражу, дробарку, бункер добавок, змішувач з електромеханічним приводом, норію і бункер-накопичувач, який 3 мування однорідного складу сипких комбікормів, якість кінцевого продукту і зниження металомісткості, використання установки в режимах безперервної і періодичної дії, а також відбору подрібненого продукту чи кормосуміші у мішкотару. Поставлена задача вирішується за рахунок того, що у комбікормовому агрегаті, який включає завантажувальний пристрій, дробарку, бункер добавок, змішувач з електромеханічним приводом, норією і бункер-накопичувач, згідно з винаходом змішувач містить спірально-шнеко-стрічковий конвеєр і робочий елемент типу "біляче колесо", напрямні лопатки якого розміщені під кутом 45° відносно осьового руху кормової маси, дробарка виконана реверсивною з вертикально розміщеним молотковим ротором, решетом і двопотоковим рострубом, під бункером розміщений дозатор, а корпус змішувача розміщений під кутом 30° відносно горизонтальної площини. Виконання змішувача з спірально-шнековим конвеєром і робочим елементом типу "біляче колесо", напрямні лопатки якого розміщені під кутом 45° відносно осьового руху кормової маси забезпечує зоотехнологічні вимоги розподілу компонентів у суміші за тривалістю періоду проходження технологічного циклу її формування в режимах безперервної та періодичної дії за рахунок інтенсифікації процесу взаємодії частинок кормового потоку з напрямними лопатками "білячого колеса", тонкошарового розподілу кормової маси при обертовому русі по периферії робочої камери змішувача з одночасним її подаванням в зону функціонування суміжних робочих органів. Розміщення корпусу змішувача під кутом 30° відносно горизонтальної площини забезпечує зниження сегрегації частинок інгредієнтів у зоні вивантаження готового продукту, формування конусоподібної купи кормосуміші або наповнення мішкотари за технологічно-виробничої необхідності фермерського господарства чи замовника-покупця. Виконання дробарки реверсивною з вертикально розміщеним молотковим ротором і решетом дає змогу зменшити вміст пиловидної фракції, а також регулювати ступінь подрібнення зернового матеріалу без перестановки решета. Виконання роструба двопотоковим забезпечує технолого-виробничі потреби заповнення мішкотари подрібненою масою концентрованого корму або транспортування кормової маси у камеру змішувача. Розміщення дозатора під бункером добавок сприяє згладжуванню їх вхідного потоку незалежно від режиму роботи агрегату. Суть винаходу пояснюється кресленням, де на Фіг. 1. зображено загальний вигляд комбікормового агрегату. Комбікормовий агрегат включає послідовно розміщені: завантажувальний пристрій 7, бункер зернофуражу 2, реверсивну дробарку 3 з вертикально розміщеним молотковим ротором 4, решетом 5 і двопотоковим розтрубом 6 з заслінкою 7, електродвигун 8, бункер добавок 9 і розміщений 43455 4 під ним дозатор 10; нахилений під кутом 30° відносно горизонтальної площини змішувач 11 з спірально-шнеко-стрічковим конвеєром 12 і робочим елементом типу "біляче колесо" 13. Робочий елемент типу "біляче колесо" 13 розташований безпосередньо в зоні дозованої подачі основних компонентів та добавок, а його напрямні лопатки 14 нахилені під кутом 45° в сторону осьового руху кормової маси. Змішувач оснащений завантажувальним 75 та вивантажувальним 16 вікнами та шиберними засувками 17 і 18, а також має електромеханічний привід 19. Далі розміщені норія 20 і бункер-накопичувач 21. Комбікормовий агрегат працює так: При ввімкненні завантажувального пристрою 1 зернові компоненти та добавки почергово транспортуються у бункер зернофуражу 2 та бункер добавок 9. З бункера зернофуражу 2 зернофураж подається в дробарку 3 в зону обертання молоткового ротора 4, який приводиться в дію від електродвигуна 8. Подрібнені частинки зернових компонентів з робочої камери дробарки З крізь решето 5 просіюються у камеру двопотокового роструба б. При закритій лівій стороні роструба б заслінкою 7 та висунутій шиберній засувці 17 подрібнений концентрований корм, а також добавки дозатором 10 крізь завантажувальне вікно 15 рівномірним потоком спрямовується на напрямні лопатки 14 "білячого колеса" 13. При включеному електромеханічному приводі 19 у робочій камері змішувача 11, безпосередньо у зоні взаємодії частинок компонентів кормового потоку з напрямними лопатками 14 "білячого колеса" 13 маса тонким шаром розподіляється по її периферії, здійснює обертовий рух та одночасно подається напрямними лопатками на робочі органи спірально-шнеко-стрічкового конвеєра 12. Через те, що корпус змішувача 11 нахилений відносно горизонтальної площини, при фронтальній протидії зустрічного двофазного потоку тиску робочих органів конвеєра складова швидкостей відносно руху частинок не перевищує сумарну величину дії сил їх тертя, тобто збільшується частота зміни хаотичного перерозподілу цих частинок і відповідно експозиція проходження технологічного циклу сумішоутворення незалежно від роботи агрегату в режимі безперервної або періодичної дії. Сформована кормосуміш при висунутій шиберній засувці 18 проходить у вивантажувальне вікно 16. Далі вона норією 20 транспортується в бункер-накопичувач 21. В режимі періодичної дії змішувача 11 шиберна засувка 18 закрита. Її висувають після завершення процесу перерозподілу частинок компонентів у основній масі продукту. У разі технологічної необхідності, при закритій правій стороні двопотокового роструба б заслінкою 7 реверсивної дробарки 3 подрібнений концентрований корм транспортується в мішкотару, а змішувач 11 з електромеханічним приводом 19 і норія20 не функціонують. 5 Комп’ютерна верстка Д. Шеверун 43455 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
