Спосіб отримання твердих розчинів на основі телуриду германію

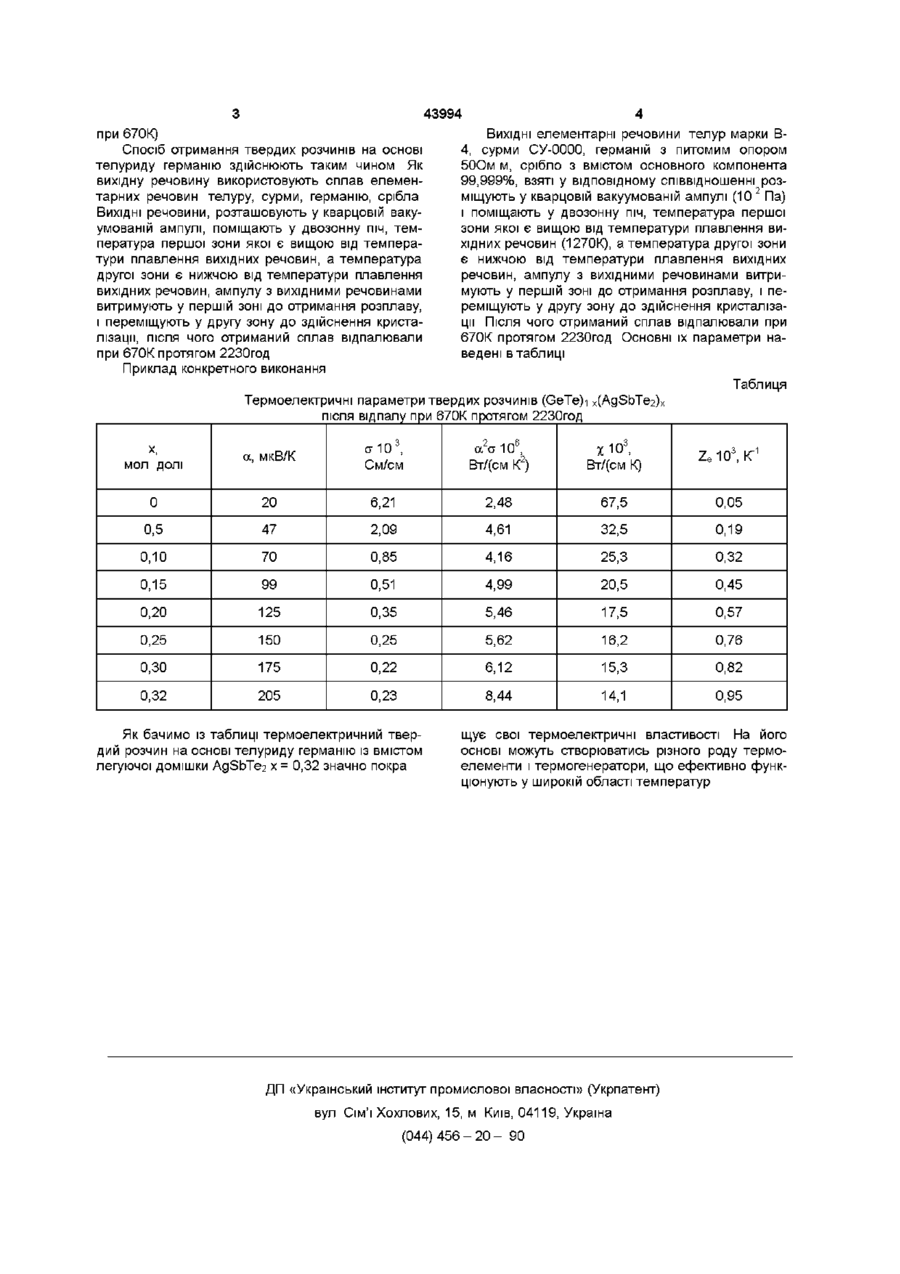

1 Спосіб отримання твердих розчинів на основі телуриду германію, який полягає в тому, що ВИХІДНІ речовини розташовують у кварцовій вакуумованій ампулі, поміщають у двозонну піч, В основу винаходу поставлене завдання ство Експериментальне встановлено, що для даної речовини коефіцієнт термо-е р с а, а також термоелектрична добротність Z із зміною складу змінюється Крім того, на основі результатів ДТА і РФА, а також вимірювань мікротвердості і термоелектричних властивостей сплавів при кімнатній температурі показано, що в системі GeTe-AgSbTe2 утворюється обмежений ряд твердих розчинів на основі телуриду германія (до ~32мол % AgSbTe2 со 43994 при 670К) Спосіб отримання твердих розчинів на основі телуриду германію здійснюють таким чином Як вихідну речовину використовують сплав елементарних речовин телуру, сурми, германію, срібла ВИХІДНІ речовини, розташовують у кварцовій вакуумованій ампулі, поміщають у двозонну піч, температура першої зони якої є вищою від температури плавлення вихідних речовин, а температура другої зони є нижчою від температури плавлення вихідних речовин, ампулу з вихідними речовинами витримують у першій зоні до отримання розплаву, і переміщують у другу зону до здійснення кристалізації, після чого отриманий сплав відпалювали при 670К протягом 2230год ВИХІДНІ елементарні речовини телур марки В4, сурми СУ-0000, германій з питомим опором 50Ом м, срібло з вмістом основного компонента 99,999%, взяті у відповідному співвідношенні розміщують у кварцовій вакуумованій ампулі (10 2 Па) і поміщають у двозонну піч, температура першої зони якої є вищою від температури плавлення вихідних речовин (1270К), а температура другої зони є нижчою від температури плавлення вихідних речовин, ампулу з вихідними речовинами витримують у першій зоні до отримання розплаву, і переміщують у другу зону до здійснення кристалізації Після ЧОГО отриманий сплав відпалювали при 670К протягом 2230год Основні їх параметри наведені в таблиці Приклад конкретного виконання Таблиця Термоелектричні параметри твердих розчинів (GeTe)i x(AgSbTe2)> після відпалу при 670К протягом 2230год а, мкВ/К аЮ3, См/см а 2 а10 6 , Вт/(см К2) Вт/(см К) 0 20 6,21 2,48 67,5 0,05 0,5 47 2,09 4,61 32,5 0,19 0,10 70 0,85 4,16 25,3 0,32 0,15 99 0,51 4,99 20,5 0,45 0,20 125 0,35 5,46 17,5 0,57 0,25 150 0,25 5,62 16,2 0,76 0,30 175 0,22 6,12 15,3 0,82 0,32 205 0,23 8,44 14,1 0,95 МОЛ ДОЛІ Як бачимо із таблиці термоелектричний твердий розчин на основі телуриду германію із вмістом легуючої домішки AgSbTe2 x = 0,32 значно покра %ю 3 , z e io 3 , к:1 щує свої термоелектричні властивості На його основі можуть створюватись різного роду термоелементи і термогенератори, що ефективно функціонують у широкій області температур ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
