Спосіб отримання твердих розчинів на основі телуриду германію в системі gete-agsbte2

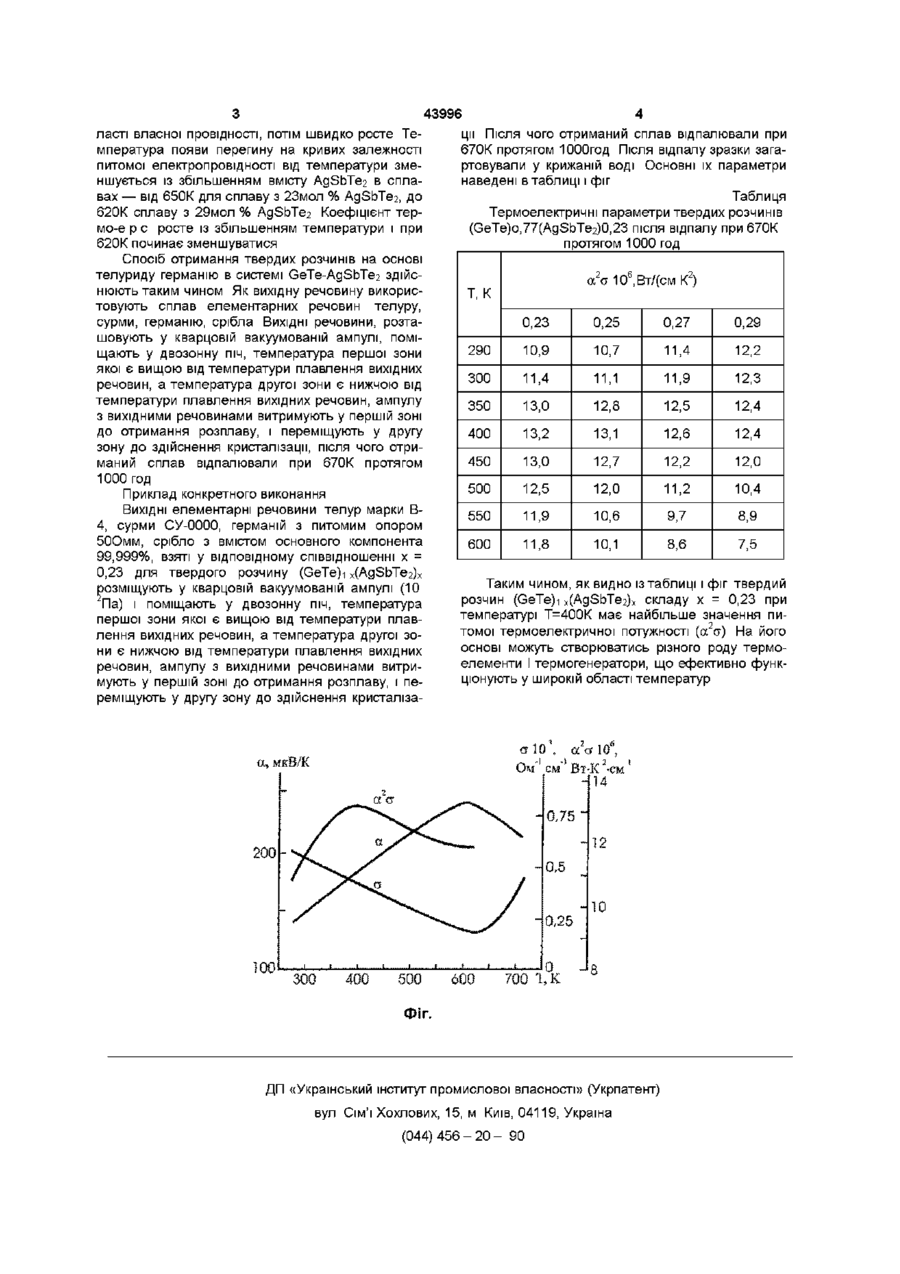

1 Спосіб отримання твердих розчинів на основі телуриду германію в системі GeTe-AgSbTe2, який полягає в тому, що ВИХІДНІ речовини розташовують у кварцовій вакуумованій ампулі, поміщають у двозонну піч, температура першої зони якої є вищою від температури плавлення вихідних речовин, а температура другої зони є нижчою від Винахід відноситься до технології напівпровідникових матеріалів і може бути застосований у приладобудуванні, термоелектриці, оптоелектроніці IV VI Халькогенідні напівпровідники групи A B і тверді розчини на їх основі, що використовуються як термоелектричні матеріали, отримують у вигляді моно- чи полікристалів з розплаву або з газової фази (Анатычук Л И Термоэлементы и термоэлектрические устройства Справочник — Киев Наукова думка —1979 —768 с) Однак, ці способи їх отримання складні, дорогі, не дозволяють плавно керувати електричними і термоелектричними параметрами, а головне досягати їх високих значень Найбільш близьким до запропонованого винаходу є спосіб отримання твердих розчинів на основі телуриду германію в системі GeTe-AgSbTe2, який полягає у тому, що ВИХІДНІ речовини, розташовують у кварцовій вакуумованій ампулі, поміщають у двозонну піч, температура першої зони якої є вищою від температури плавлення вихідних речовин, а температура другої зони є нижчою від температури плавлення вихідних речовин, ампулу з вихідними речовинами витримують у першій зоні до отримання розплаву, і переміщують у другу зону до здійснення кристалізації (Абрикосов М X , температури плавлення вихідних речовин, ампулу з вихідними речовинами витримують у першій зоні до отримання розплаву і переміщують у другу зону до здійснення кристалізації, який відрізняється тим, що як вихідну речовину використовують сплав GeTe-AgSbTe2 2 Спосіб отримання твердих розчинів на основі телуриду германію в системі GeTe-AgSbTe2, по п 1, який відрізняється тим, що склад твердого розчину задається (GeTe)o 77(AgSbTe2)o 23 3 Спосіб отримання твердих розчинів на основі телуриду германію в системі GeTe-AgSbTe2, по п 1, п 2, який відрізняється тим, що отриманий сплав відпалюють при 670К протягом 1000 год і експлуатують при 400К Шелимова Л Е Полупроводниковые материалы на основе соединений A I V B V I — М Наука — 1975) В основу винаходу поставлене завдання створити спосіб отримання твердих розчинів на основі телуриду германію в системі GeTe-AgSbTe2, в якому вибір складу вихідної речовини, а також додатковий гомонізуючий відпал дозволив би отримати матеріал з високими термоелектричними параметрами Поставлене завдання вирішується тим, що у способі отримання твердих розчинів на основі телуриду германію в системі GeTe-AgSbTe2, який полягає в тому, що ВИХІДНІ речовини, розташовують у кварцовій вакуумованій ампулі, поміщають у двозонну піч, температура першої зони якої є вищою від температури плавлення вихідних речовин, а температура другої зони є нижчою від температури плавлення вихідних речовин, ампулу з вихідними речовинами витримують у першій зоні до отримання розплаву, і перемішують у другу зону до здійснення кристалізації, після чого отриманий сплав відпалювали при 670К протягом 10ООгод , згідно винаходу, як вихідну речовину використовують сплав GeTe-AgSbTe2 Експериментальне встановлено, що при 290 700К питома електропровідність плавно зменшується з підвищенням температури до початку об (О со 43996 ласті власної провідності, потім швидко росте Теції Після ЧОГО отриманий сплав відпалювали при мпература появи перегину на кривих залежності 670К протягом ЮООгод Після відпалу зразки загапитомої електропровідності від температури змертовували у крижаній воді Основні їх параметри ншується із збільшенням вмісту AgSbTe2 в спланаведені в таблиці і фіг вах — від 650К для сплаву з 23мол % AgSbTe2, до Таблиця 620К сплаву з 29мол % AgSbTe2 Коефіцієнт терТермоелектричні параметри твердих розчинів мо-е р с росте із збільшенням температури і при (GeTe)o,77(AgSbTe2)0,23 після відпалу при 670К 620К починає зменшуватися протягом 1000 год Спосіб отримання твердих розчинів на основі 2 6 2 телуриду германію в системі GeTe-AgSbTe2 здійса а10 ,Вт/(см К ) нюють таким чином Як вихідну речовину використ, к товують сплав елементарних речовин телуру, сурми, германію, срібла ВИХІДНІ речовини, розта0,23 0,25 0,27 0,29 шовують у кварцовій вакуумованій ампулі, поміщають у двозонну піч, температура першої зони 10,7 11,4 12,2 290 10,9 якої є вищою від температури плавлення вихідних 11,1 11,9 12,3 300 11,4 речовин, а температура другої зони є нижчою від температури плавлення вихідних речовин, ампулу 12,8 12,5 12,4 350 13,0 з вихідними речовинами витримують у першій зоні до отримання розплаву, і переміщують у другу 13,1 12,6 12,4 400 13,2 зону до здійснення кристалізації, після чого отриманий сплав відпалювали при 670К протягом 12,7 12,2 12,0 450 13,0 1000 год 12,0 11,2 10,4 500 12,5 Приклад конкретного виконання ВИХІДНІ елементарні речовини телур марки В10,6 9,7 8,9 550 11,9 4, сурми СУ-0000, германій з питомим опором 50Омм, срібло з вмістом основного компонента 600 11,8 10,1 8,6 7,5 99,999%, взяті у відповідному співвідношенні х = 0,23 для твердого розчину (GeTe)i x(AgSbTe2)x Таким чином, як видно із таблиці і фіг твердий розміщують у кварцовій вакуумованій ампулі (10 розчин (GeTe)i x(AgSbTe2)x складу х = 0,23 при Па) і поміщають у двозонну піч, температура температурі Т=400К має найбільше значення пипершої зони якої є вищою від температури плавтомої термоелектричної потужності (а2а) На його лення вихідних речовин, а температура другої зони є нижчою від температури плавлення вихідних основі можуть створюватись різного роду терморечовин, ампулу з вихідними речовинами витриелементи І термогенератори, що ефективно функмують у першій зоні до отримання розплаву, і пеціонують у широкій області температур реміщують у другу зону до здійснення кристаліза аіо\ az
