Спосіб отримання твердих розчинів gete-pbte

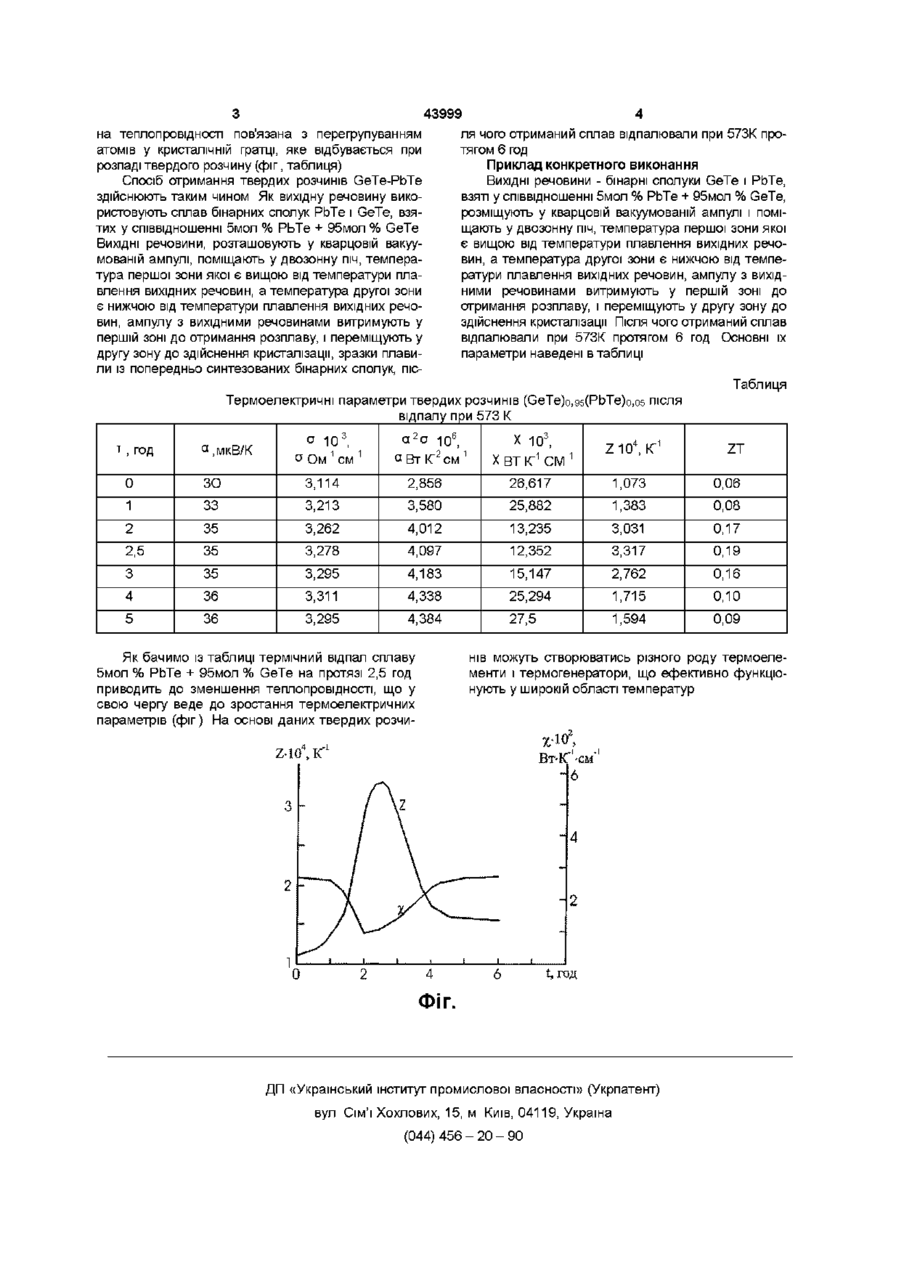

1 Спосіб отримання твердих розчинів GeTeРЬТе, який полягає в тому, що ВИХІДНІ речовини розташовують у кварцовій вакуумованій ампулі, поміщають у двозонну піч, температура першої Експериментальне встановлено, що для даної речовини на протязі 2,5 години відпалу при 573К теплопровідність зменшується При подальшому відпалі теплопровідність починає зростати Така змі со 43999 ля чого отриманий сплав відпалювали при 573К протягом 6 год Приклад конкретного виконання ВИХІДНІ речовини - бінарні сполуки GeTe і РЬТе, взяті у співвідношенні 5мол % РЬТе + 95мол % GeTe, розміщують у кварцовій вакуумованій ампулі і поміщають у двозонну піч, температура першої зони якої є вищою від температури плавлення вихідних речовин, а температура другої зони є нижчою від температури плавлення вихідних речовин, ампулу з вихідними речовинами витримують у першій зоні до отримання розплаву, і переміщують у другу зону до здійснення кристалізації Після чого отриманий сплав відпалювали при 573К протягом 6 год Основні їх параметри наведені в таблиці на теплопровідності повязана з перегрупуванням атомів у кристалічній гратці, яке відбувається при розпаді твердого розчину (фіг, таблиця) Спосіб отримання твердих розчинів GeTe-PbTe здійснюють таким чином Як вихідну речовину використовують сплав бінарних сполук РЬТе і GeTe, взятих у співвідношенні 5мол % РЬТе + 95мол % GeTe ВИХІДНІ речовини, розташовують у кварцовій вакуумованій ампулі, поміщають у двозонну піч, температура першої зони якої є вищою від температури плавлення вихідних речовин, а температура другої зони є нижчою від температури плавлення вихідних речовин, ампулу з вихідними речовинами витримують у першій зоні до отримання розплаву, і переміщують у другу зону до здійснення кристалізації, зразки плавили із попередньо синтезованих бінарних сполук, піс Таблиця Термоелектричні параметри твердих розчинів (GeTe)o,9e (РЬТе)о,О5 відпалу при 573 К 3 т о іо , 1 1 о Ом см 2 6 а а іо , 2 1 а Вт КГ см , год а,мкВ/К 0 ЗО 3,114 2,856 1 33 3,213 3,580 2 35 3,262 4,012 2,5 35 3,278 4,097 3 35 3,295 4,183 4 36 3,311 4,338 5 36 3,295 4,384 Як бачимо із таблиці термічний відпал сплаву 5мол % РЬТе + 95мол % GeTe на протязі 2,5 год приводить до зменшення теплопровідності, що у свою чергу веде до зростання термоелектричних параметрів (фіг) На основі даних твердих розчи ПІСЛЯ 3 X Ю, 1 х вт к: см 26,617 25,882 13,235 12,352 15,147 25,294 27,5 1 4 1 Z10 , К" ZT 1,073 0,06 1,383 0,08 3,031 0,17 3,317 0,19 2,762 0,16 1,715 0,10 1,594 0,09 нів можуть створюватись різного роду термоелементи і термогенератори, що ефективно функціонують у широкій області температур Z-104,K"1 t, год ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
