Спосіб отримання твердих розчинів (pbte)1-x (gete)x

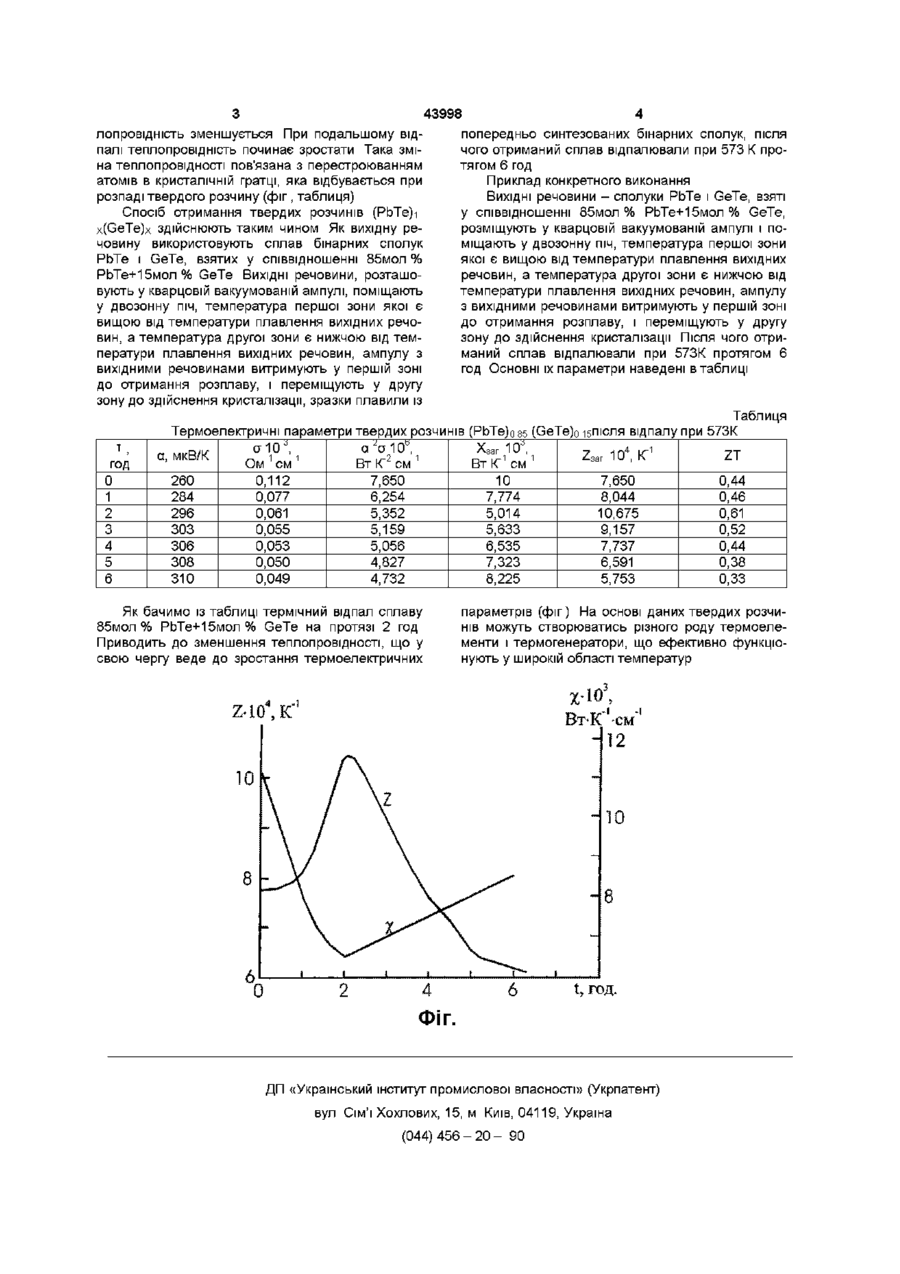

1 Спосіб отримання твердих розчинів (РЬТе)і x (GeTe) x , який полягає втому, що ВИХІДНІ речовини розташовують у кварцовій вакуумованій ампулі, поміщають у двозонну піч, температура першої Експериментальне встановлено, що для даної речовини на протязі 2 годин відпалу при 573Ктеп 00 со 43998 лопровідність зменшується При подальшому відпалі теплопровідність починає зростати Така зміна теплопровідності пов'язана з перестроюванням атомів в кристалічній гратці, яка відбувається при розпаді твердого розчину (фіг, таблиця) Спосіб отримання твердих розчинів (РЬТе)і x(GeTe)x здійснюють таким чином Як вихідну речовину використовують сплав бінарних сполук РЬТе і GeTe, взятих у співвідношенні 85мол % РЬТе+15мол% GeTe ВИХІДНІ речовини, розташовують у кварцовій вакуумованій ампулі, поміщають у двозонну піч, температура першої зони якої є вищою від температури плавлення вихідних речовин, а температура другої зони є нижчою від температури плавлення вихідних речовин, ампулу з вихідними речовинами витримують у першій зоні до отримання розплаву, і переміщують у другу зону до здійснення кристалізації, зразки плавили із т , год 0 1 2 3 4 5 6 попередньо синтезованих бінарних сполук, після чого отриманий сплав відпалювали при 573 К протягом 6 год Приклад конкретного виконання ВИХІДНІ речовини - сполуки РЬТе і GeTe, взяті у співвідношенні 85мол % РЬТе+15мол% GeTe, розміщують у кварцовій вакуумованій ампулі і поміщають у двозонну піч, температура першої зони якої є вищою від температури плавлення вихідних речовин, а температура другої зони є нижчою від температури плавлення вихідних речовин, ампулу з вихідними речовинами витримують у першій зоні до отримання розплаву, і переміщують у другу зону до здійснення кристалізації Після чого отриманий сплав відпалювали при 573К протягом 6 год Основні їх параметри наведені в таблиці Таблиця Термоелектричні параметри твердих розчинів (PbTe)o85(GeTe)c опісля відпалу при 573К аЮ3, а2а10ь, X3ar 10 і , а, мкВ/К ZT Z 3ar Ю4, К"1 1 1 2 1 Ом см Вт КГ см Вт к:1 см 1 260 0,112 7,650 7,650 0,44 10 284 0,077 6,254 8,044 0,46 7,774 296 0,061 5,352 10,675 0,61 5,014 303 0,055 5,159 9,157 0,52 5,633 306 0,053 5,056 7,737 0,44 6,535 308 0,050 4,827 6,591 0,38 7,323 310 0,049 4,732 5,753 0,33 8,225 Як бачимо із таблиці термічний відпал сплаву 85мол % РЬТе+15мол% GeTe на протязі 2 год Приводить до зменшення теплопровідності, що у свою чергу веде до зростання термоелектричних параметрів (фіг) На основі даних твердих розчинів можуть створюватись різного роду термоелементи і термогенератори, що ефективно функціонують у широкій області температур Z-10 4 ,K"' Вт-КГ'-см" - 12 t, год. ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
