Кран стріловий монтажний

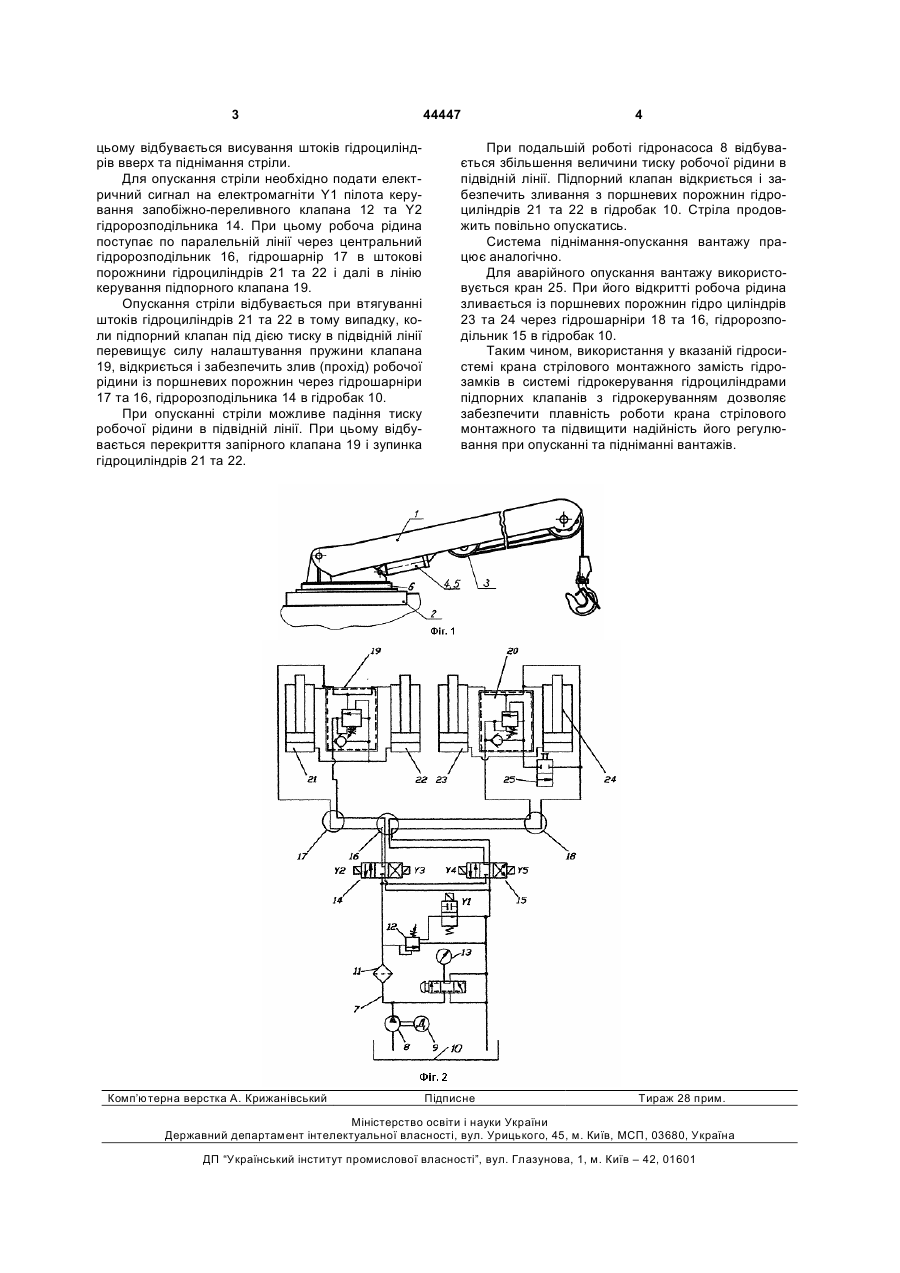

Кран стріловий, який містить стрілу з розміщеним на ній опорно-підйомним механізмом, що являє собою 4-кратний поліспаст зворотної дії з приводом від двох гідроциліндрів, опорноповоротний пристрій та систему гідрокерування, який відрізняється тим, що замість гідрозамків в системі гідрокерування гідроциліндрами використовують підпорні клапани з гідрокеруванням. (19) (21) u200902110 (22) 11.03.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) МАЗУРЕНКО ПЕТРО ГРИГОРОВИЧ, ОГОРОДНІК БОГДАН МИКОЛАЙОВИЧ, ЮРЧУК ВОЛОДИМИР ПЕТРОВИЧ, ІВЖЕНКО АНАТОЛІЙ ВОЛОДИМИРОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "БУДШЛЯХМАШ" 3 цьому відбувається висування штоків гідроциліндрів вверх та піднімання стріли. Для опускання стріли необхідно подати електричний сигнал на електромагніти Y1 пілота керування запобіжно-переливного клапана 12 та Y2 гідророзподільника 14. При цьому робоча рідина поступає по паралельній лінії через центральний гідророзподільник 16, гідрошарнір 17 в штокові порожнини гідроциліндрів 21 та 22 і далі в лінію керування підпорного клапана 19. Опускання стріли відбувається при втягуванні штоків гідроциліндрів 21 та 22 в тому випадку, коли підпорний клапан під дією тиску в підвідній лінії перевищує силу налаштування пружини клапана 19, відкриється і забезпечить злив (прохід) робочої рідини із поршневих порожнин через гідрошарніри 17 та 16, гідророзподільника 14 в гідробак 10. При опусканні стріли можливе падіння тиску робочої рідини в підвідній лінії. При цьому відбувається перекриття запірного клапана 19 і зупинка гідроциліндрів 21 та 22. Комп’ютерна верстка А. Крижанівський 44447 4 При подальшій роботі гідронасоса 8 відбувається збільшення величини тиску робочої рідини в підвідній лінії. Підпорний клапан відкриється і забезпечить зливання з поршневих порожнин гідроциліндрів 21 та 22 в гідробак 10. Стріла продовжить повільно опускатись. Система піднімання-опускання вантажу працює аналогічно. Для аварійного опускання вантажу використовується кран 25. При його відкритті робоча рідина зливається із поршневих порожнин гідро циліндрів 23 та 24 через гідрошарніри 18 та 16, гідророзподільник 15 в гідробак 10. Таким чином, використання у вказаній гідросистемі крана стрілового монтажного замість гідрозамків в системі гідрокерування гідроциліндрами підпорних клапанів з гідрокеруванням дозволяє забезпечити плавність роботи крана стрілового монтажного та підвищити надійність його регулювання при опусканні та підніманні вантажів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
