Стріловий гідравлічний кран

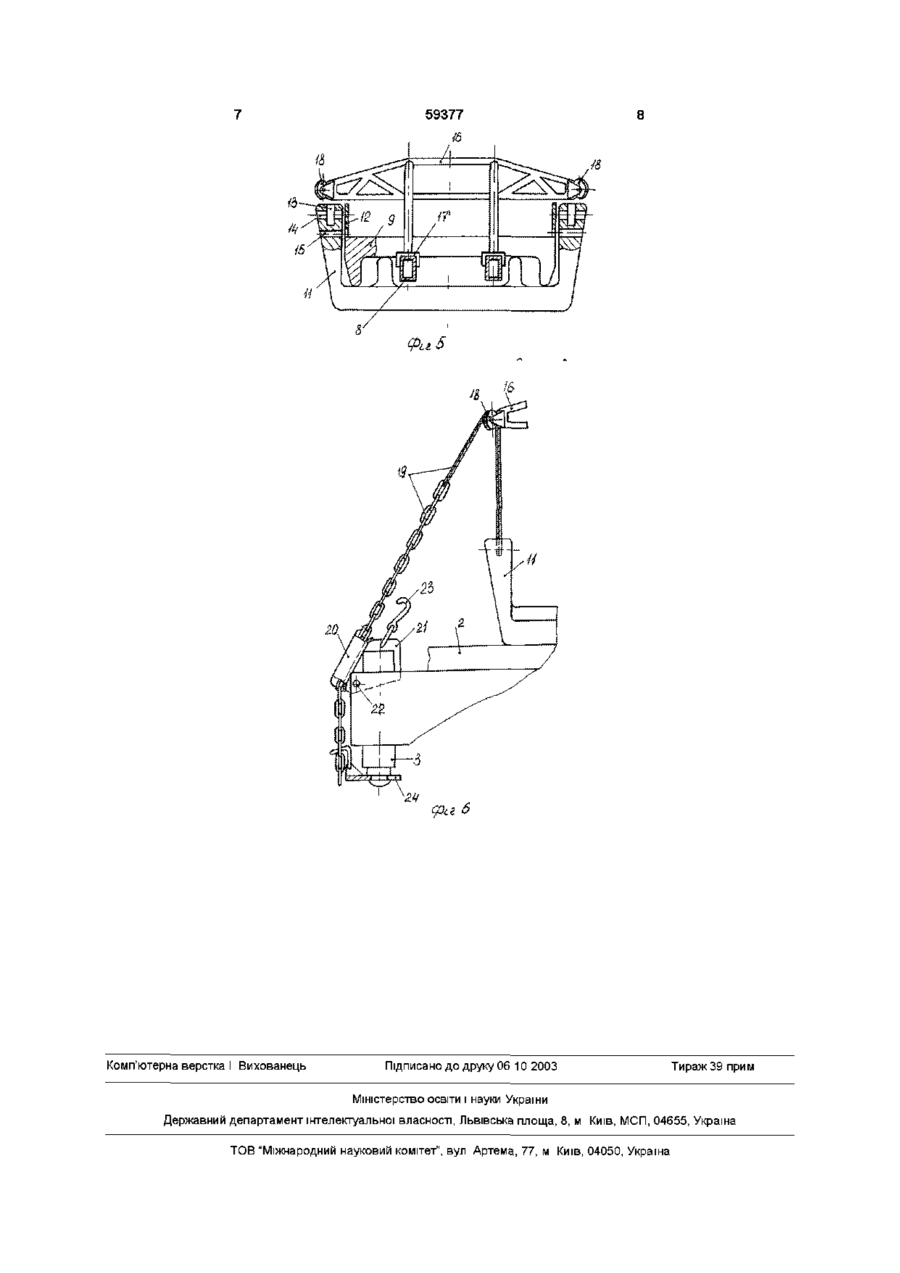

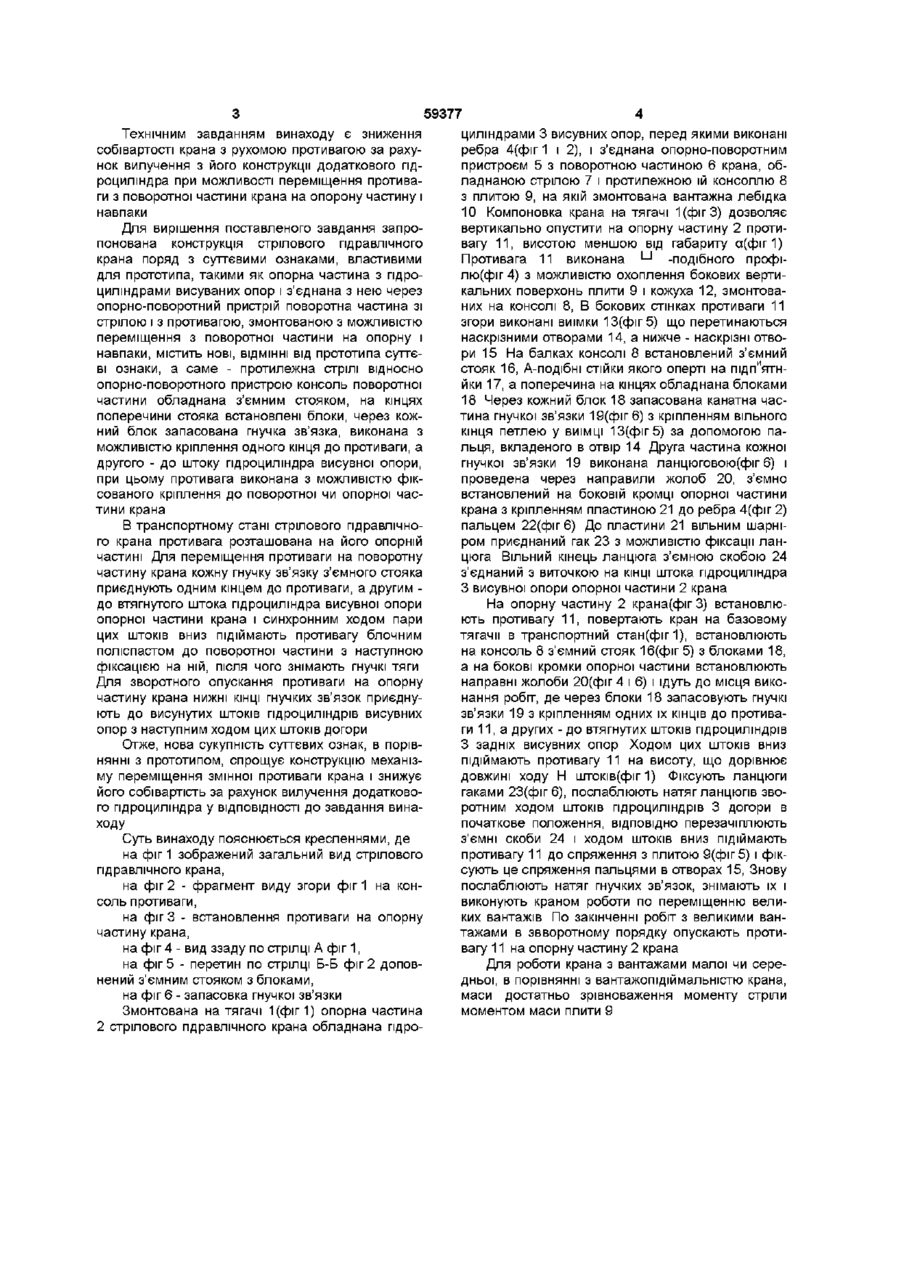

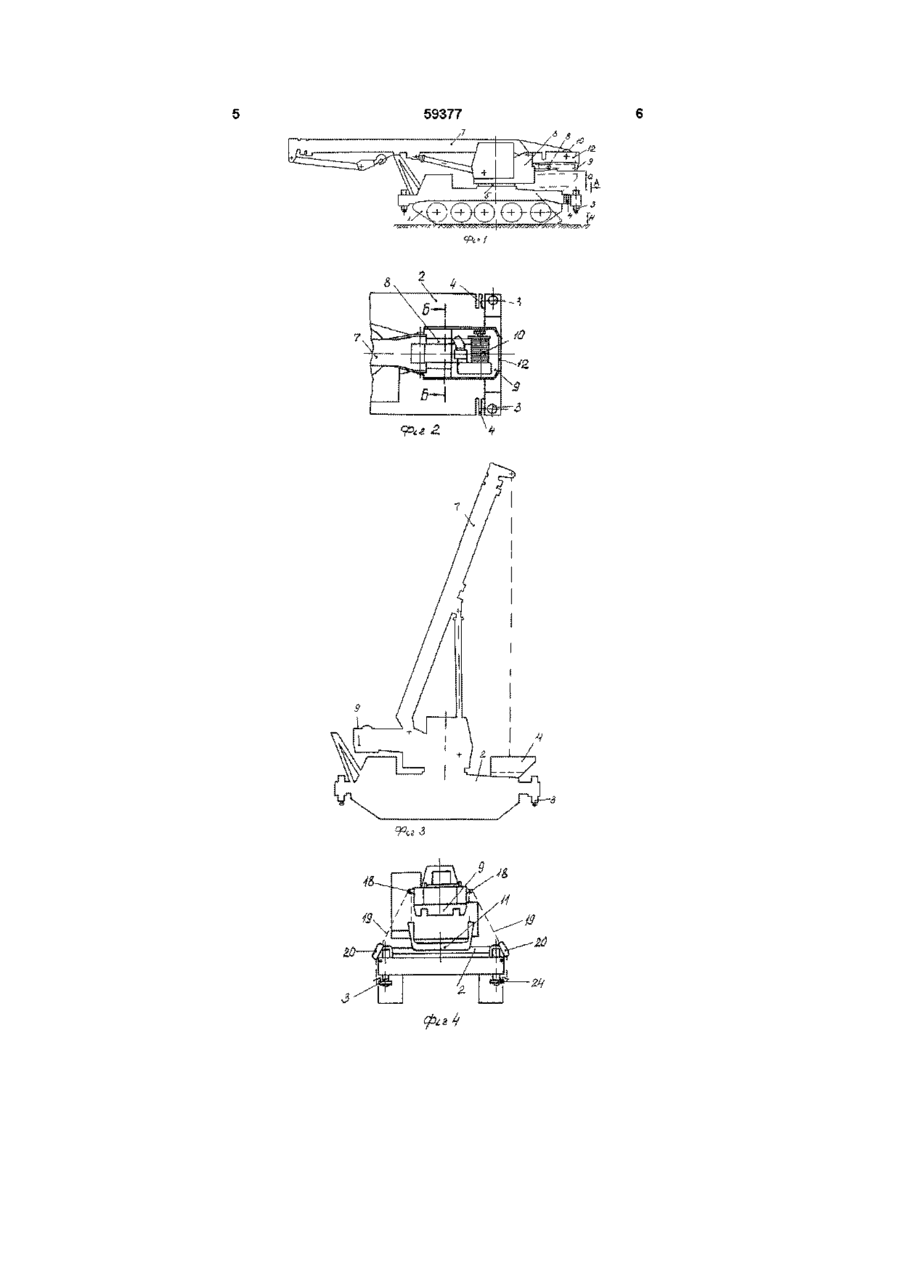

Стріловий гідравлічний кран, що містить опорну частину крана з гідроциліндрами висувних опор і з'єднану з нею за допомогою опорноповоротного пристрою поворотну частину крана зі стрілою і противагою, встановленою з можливістю переміщення її з поворотної частини крана на опорну і навпаки, яка відрізняється тим, що поворотна частина з боку протилежного від стріли обладнана стояком з встановленими на ньому блоками, через кожний блок запасована гнучка зв'язка, при цьому гнучка зв'язка виконана з можливістю приєднання її з одного боку до противаги, а з другого - до штока гідроциліндра висувної опори Винахід відноситься до кранобудування і призначений для захисту стрілового гідравлічного крана від руйнування опорно-поворотного пристрою надмірними асиметричними навантаженнями шляхом зміни маси противаги, а саме - нарощування маси противаги при максимальному навантаженні стріли і зменшення маси противаги при помірних навантаженнях стріли чи в транспортному стані крана за рахунок переміщення зайвої маси противаги з поворотної частини крана на його опорну ходову частину і навпаки Відомий, ЯК аналог, стріловий самохідний кран з пдроприводом, що містить опорну частину у вигляді гусеничного шасі і з'єднану з опорною частиною через опорно-поворотний пристрій поворотну частину зі стрілою і противагою [див .наприклад, опис винаходу СРСР до а с №1791355, кл В66С 23/72, 1990р] В процесі роботи аналога момент відносно опорно-поворотного пристрою, створений стрілою компенсується моментом, створеним противагою Недоліком аналога є недостатня компенсація моментів відносно опорно-поворотного пристрою, зокрема, при мінімальних і максимальних навантаженнях стріли через постійний опосереднений момент противаги, що не виключає виникнення асиметричних руйнівних навантажень опорноповоротного пристрою Відомий також, вибраний як прототип за більшістю співпадаючих суттєвих ознак і за призначенням, автомобільний кран, що містить ходову опорну частину з висувними опорами, обладнаними вертикальними гідроциліндрами, і з'єднану з опорною частиною через опорно-поворотний пристрій поворотну частину зі стрілою і противагою з можливістю переміщення противаги з поворотної частини на опорну частину додатковім гідроциліндром, спеціально для того встановленим уздовж рами поворотної частини і прикріпленим гільзою до поворотної частини, а штоком до противаги [див О В д о а с №737351, кл В66С 23/74, 1977р ] В процесі роботи прототипа з навантаженою стрілою втягнутий шток гідроциліндра забезпечує приєднання противаги до поворотної частини і, ВІДПОВІДНО, зрівноваження моменту навантаженої стріли відносно опорно-поворотного пристрою, а в транспортному стані крана з опертою на стійку шасі стрілою висунутий шток гідроциліндра переміщує противагу на опорну частину крана, запобігаючи дії асиметричних моментів на опорноповоротний пристрій Недоліком прототипа є підвищення собівартості крана внаслідок застосування для переміщення противаги додаткового гідроциліндра з приладами управління ним і з нарощенням, ВІДПОВІДНО, об'єму робочої рідини в системі пдроприводу крана О со Ю 59377 Технічним завданням винаходу є зниження собівартості крана з рухомою противагою за рахунок вилучення з його конструкції додаткового гідроциліндра при можливості переміщення противаги з поворотної частини крана на опорону частину і навпаки Для вирішення поставленого завдання запропонована конструкція стрілового гідравлічного крана поряд з суттєвими ознаками, властивими для прототипа, такими як опорна частина з гідроциліндрами висуваних опор і з'єднана з нею через опорно-поворотний пристрій поворотна частина зі стрілою і з противагою, змонтованою з можливістю переміщення з поворотної частини на опорну і навпаки, містить нові, ВІДМІННІ ВІД прототипа суттєві ознаки, а саме - протилежна стрілі відносно опорно-поворотного пристрою консоль поворотної частини обладнана з'ємним стояком, на кінцях поперечини стояка встановлені блоки, через кожний блок запасована гнучка зв'язка, виконана з можливістю кріплення одного кінця до противаги, а другого - до штоку гідроциліндра висувної опори, при цьому противага виконана з можливістю фіксованого кріплення до поворотної чи опорної частини крана В транспортному стані стрілового гідравлічного крана противага розташована на його опорній частині Для переміщення противаги на поворотну частину крана кожну гнучку зв'язку з'ємного стояка приєднують одним кінцем до противаги, а другим до втягнутого штока гідроциліндра висувної опори опорної частини крана і синхронним ходом пари цих штоків вниз підіймають противагу блочним поліспастом до поворотної частини з наступною фіксацією на ній, після чого знімають гнучкі тяги Для зворотного опускання противаги на опорну частину крана нижні КІНЦІ гнучких зв'язок приєднують до висунутих штоків гідроциліндрів висувних опор з наступним ходом цих штоків догори Отже, нова сукупність суттєвих ознак, в порівнянні з прототипом, спрощує конструкцію механізму переміщення змінної противаги крана і знижує його собівартість за рахунок вилучення додаткового гідроциліндра у ВІДПОВІДНОСТІ ДО завдання винаходу Суть винаходу пояснюється кресленнями, де на фіг 1 зображений загальний вид стрілового гідравлічного крана, на фіг 2 - фрагмент виду згори фіг 1 на консоль противаги, на фіг 3 - встановлення противаги на опорну частину крана, на фіг 4 - вид ззаду по стрілці А фіг 1, на фіг 5 - перетин по стрілці Б-Б фіг 2 доповнений з'ємним стояком з блоками, на фіг 6 - запасовка гнучкої зв'язки Змонтована на тягачі 1(фіг1) опорна частина 2 стрілового гідравлічного крана обладнана гідро циліндрами 3 висувних опор, перед якими виконані ребра 4(фіг 1 і 2), і з'єднана опорно-поворотним пристроєм 5 з поворотною частиною 6 крана, обладнаною стрілою 7 і протилежною їй консоллю 8 з плитою 9, на якій змонтована вантажна лебідка 10 Компоновка крана на тягачі 1 (фіг 3) дозволяє вертикально опустити на опорну частину 2 противагу 11, висотою меншою від габариту а(фіг1) Противага 11 виконана L J -подібного профілю(фіг4) з можливістю охоплення бокових вертикальних поверхонь плити 9 і кожуха 12, змонтованих на консолі 8, В бокових стінках противаги 11 згори виконані виїмки 13(фіг5) що перетинаються наскрізними отворами 14, а нижче - наскрізні отвори 15 На балках консолі 8 встановлений з'ємний стояк 16, А-подібні стійки якого оперті на підп'ятники 17, а поперечина на кінцях обладнана блоками 18 Через кожний блок 18 запасована канатна частина гнучкої зв'язки 19(фіг6) з кріпленням вільного кінця петлею у виїмці 13(фіг5) за допомогою пальця, вкладеного в отвір 14 Друга частина кожної гнучкої зв'язки 19 виконана ланцюговою(фіг 6) і проведена через направили жолоб 20, з'ємно встановлений на боковій кромці опорної частини крана з кріпленням пластиною 21 до ребра 4(фіг 2) пальцем 22(фіг6) До пластини 21 вільним шарніром приєднаний гак 23 з можливістю фіксації ланцюга Вільний кінець ланцюга з'ємною скобою 24 з'єднаний з виточкою на КІНЦІ штока гідроциліндра З висувної опори опорної частини 2 крана На опорну частину 2 крана(фігЗ) встановлюють противагу 11, повертають кран на базовому тягачи в транспортний стан(фіМ), встановлюють на консоль 8 з'ємний стояк 16(фіг5) з блоками 18, а на бокові кромки опорної частини встановлюють направні жолоби 20(фіг 4 і 6) і ідуть до місця виконання робіт, де через блоки 18 запасовують гнучкі зв'язки 19 з кріпленням одних їх КІНЦІВ до противаги 11, а других - до втягнутих штоків гідроциліндрів З задніх висувних опор Ходом цих штоків вниз підіймають противагу 11 на висоту, що дорівнює довжині ходу Н штоків(фіМ) Фіксують ланцюги гаками 23(фіг6), послаблюють натяг ланцюгів зворотним ходом штоків гідроциліндрів 3 догори в початкове положення, ВІДПОВІДНО перезачіплюють з'ємні скоби 24 і ходом штоків вниз підіймають противагу 11 до спряження з плитою 9(фіг5) і фіксують це спряження пальцями в отворах 15, Знову послаблюють натяг гнучких зв'язок, знімають їх і виконують краном роботи по переміщенню великих вантажів По закінченні робіт з великими вантажами в звворотному порядку опускають противагу 11 на опорну частину 2 крана Для роботи крана з вантажами малої чи середньої, в порівнянні з вантажопідіймальністю крана, маси достатньо зрівноваження моменту стріли моментом маси плити 9 59377 и 2. 4 59377 (pa б Комп'ютерна верстка І Вихованець Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
